خرپای تیرچه صنعتی چیست؟

خرپای تیرچه صنعتی چیست؟

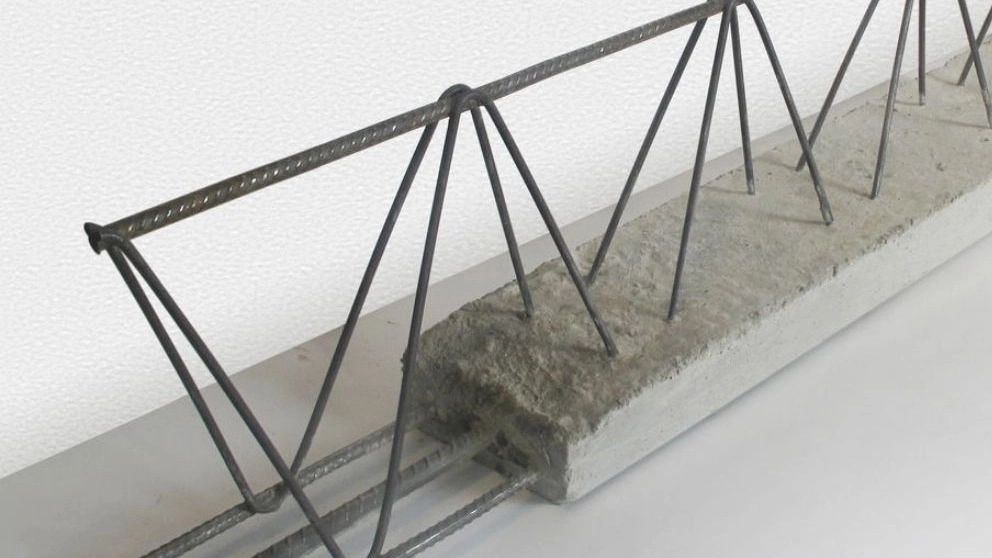

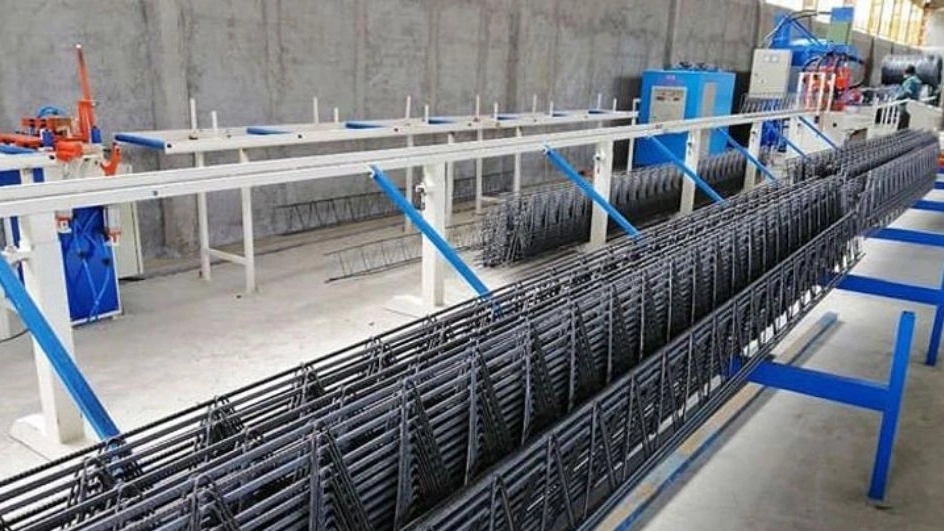

خرپای تیرچه صنعتی به خرپایی گفته می شود که کاملا اتوماتیک تولید شده باشد. فرایند تولید اتوماتیک خرپا صنعتی به این صورت است که میلگرد زیرین و میلگرد فوقانی که به مجموع این دو میلگردها، میلگرد اصلی گفته می شود، همزمان وارد دستگاه می گردند.

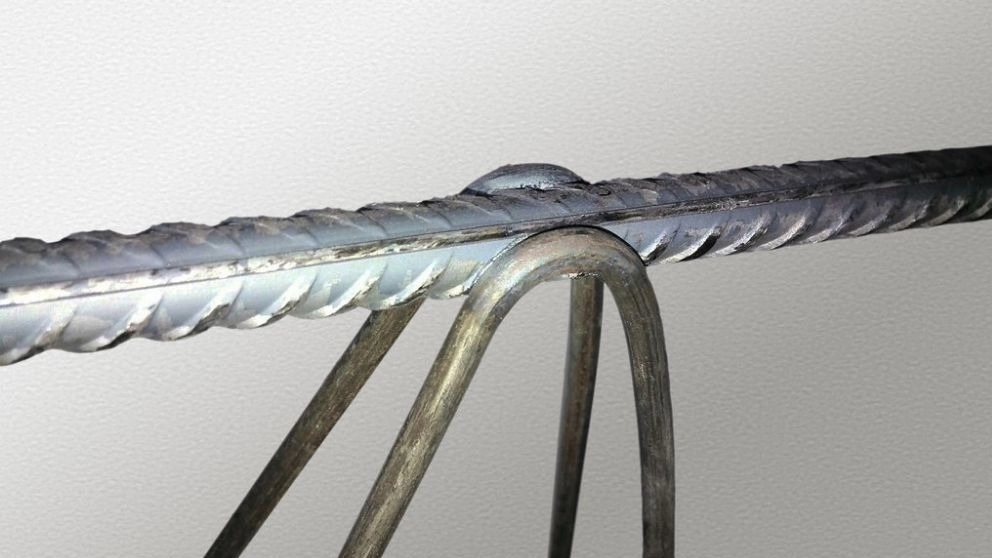

خرپای تیرچه صنعتی، خرپا هایی هستند که از طریق جوش نقطه ای تولید می شوند. در واقع در این تیرچه ها که به صورت اتوماتیک و مکانیزه ساخته می شوند; بر خلاف نوع سنتی، جوش قوس الکتریکی برای تولید استفاده نمی شود. در نتیجه شکستگی تیرچه کاهش می یابد. شکل ظاهری این قطعه مثلثی و چهار ضلعی است و اجزای آن بدون هیچ انحنای به هم متصل شده اند.

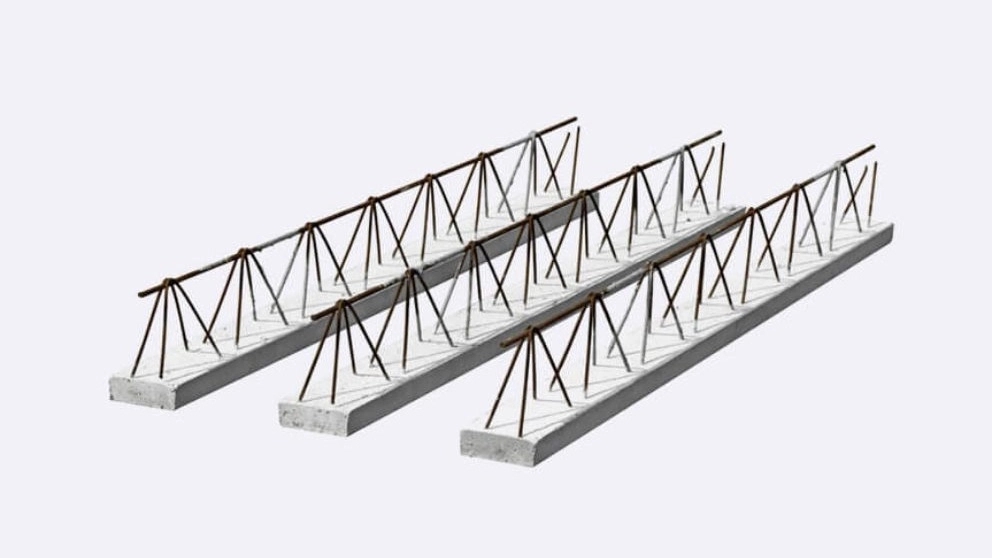

اجزای تشکیل دهنده خرپای تیرچه صنعتی

1- آرماتورهای کششی (میلگرد های تحتانی خرپا)

در مرحله اول بارگذاری تیرچه، میلگرد تحتانی تیرچه بعنوان عضو کششی خرپای تیرچه، باید قادر به تحمل نیروی کششی(حاصل از لنگر خمشی) ناشی از وزن خود تیرچه در زمان حمل و نقل باشد. در مرحله دوم بارگذاری تیرچه نیز این عضو باید قادر به تحمل نیروی کششی(حاصل از لنگر خمشی) ناشی از بار مرده سقف در فاصله محور به محور تیرچه ها و بین دو تکیه گاه موقت(شمع بندی ) باشد. در مرحله سوم بارگذاری تیرچه (مرحله بهره برداری) میلگرد تحتانی به عنوان عضو کششی تیر T شکل عمل می کند.

2- آرماتورهای عرضی (میلگرد زیگزاگ یا دیاگونال)

در مرحله اول بارگذاری، آرماتورهای عرضی همانند عضو مورب خرپا عمل كرده و به كمك اعضای كششی زیرین و اعضای بالایی، ایستایی لازم را جهت تحمل وزن خود تیرچه به هنگام حمل و نقل تأمین میكنند. در مرحله دوم بارگذاری نیز، این آرماتورها ایستایی لازم را جهت تحمل بار مرده سقف بین تكیه گاه های موقت در هنگام اجرا تأمین می نمایند. در مرحله سوم بارگذاری تیرچه ها، آرماتورهای عرضی پیوستگی لازم را بین آرماتور كششی خرپا و بتن پوششی درجا ایجاد می كنند.

3- آرماتور فوقانی (میلگرد مونتاژ)

در مرحله اول و دوم بارگذاری، آرماتور تعبیه شده در قسمت بالای تیرچه، به عنوان عضو بالایی خرپا عمل كرده و به كمک دیگر اعضای خرپا، وزن تیرچه را به هنگام حمل و نقل و همچنین بار مرده سقف را در فاصله بین دو تكیه گاه موقت به هنگام قالب بندی و بتن ریزی تحمل می نماید.

در مرحله سوم بارگذاری تیرچه، اگر آرماتور بالایی در ضخامت بتن پوششی و بالاتر از سطوح بلوكها قرار گیرد، در نقش آرماتورافت و حرارت یا همان میلگرد حرارتی عمل میكند و در صورتی كه پایین تر از سطوح بلوكهاقرار گیرد، چنین نقشی را نخواهد داشت و بایدبطور جداگانه از میلگرد حرارتی استفاده نمود.
