آسیاب چکشی

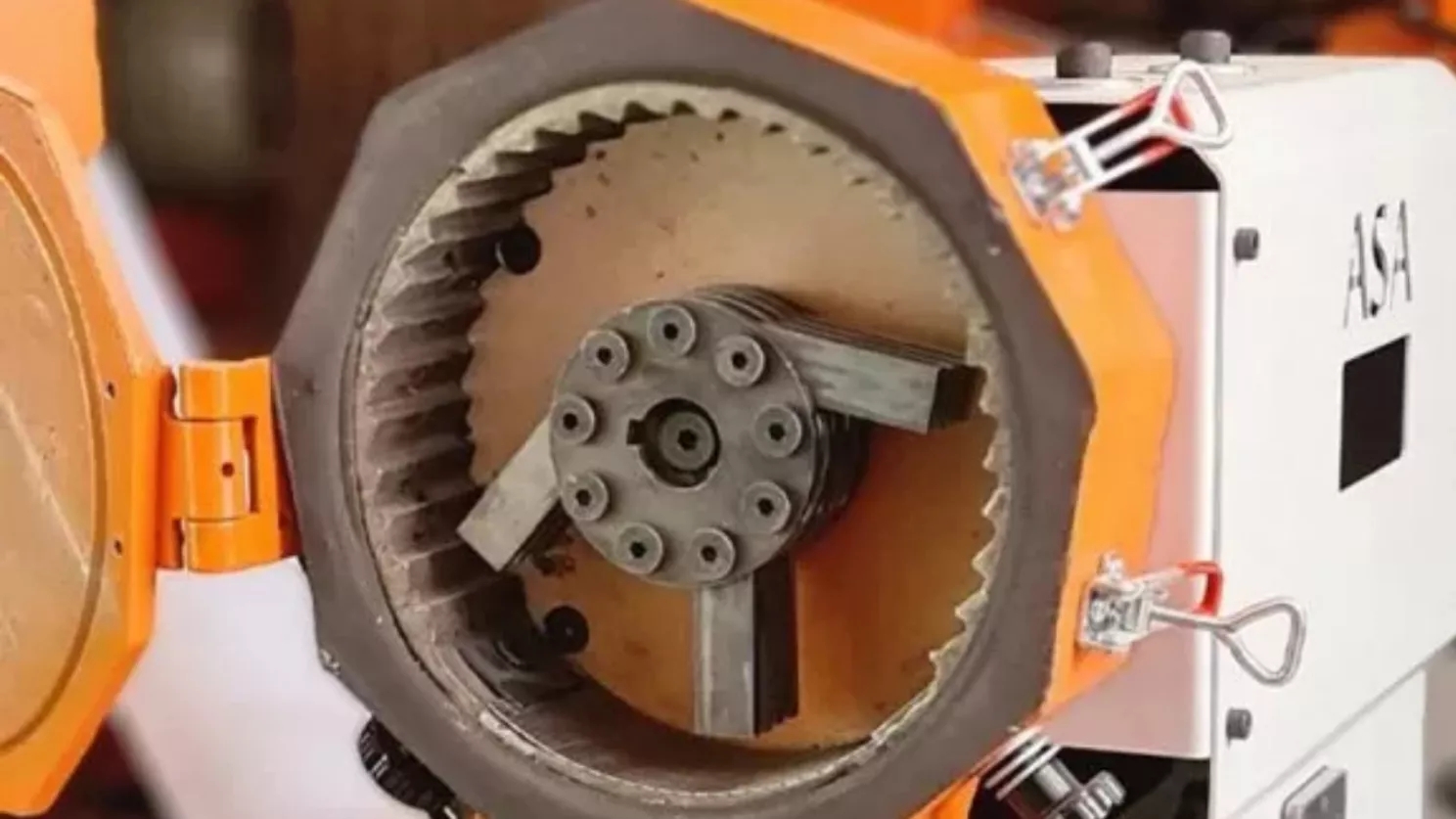

یکی از پرکاربردترین نوع آسیاب ها می باشد و در میان قدیمی ترین آنهاست. آنها از مجموعه ای از چکش ها (معمولاً چهار یا بیشتر) تشکیل شده اند که روی یک محور مرکزی لولا شده اند و در یک محفظه فلزی سفت و سخت محصور شده اند. که با ضربه باعث .کاهش اندازه مواد می شود موادی که قرار است آسیاب شوند توسط این قطعات مستطیلی از فولاد سخت شده (چکش دار) که با سرعت بالایی در داخل محفظه می چرخد، برخورد می کنند. این چکش‌های در حال نوسان رادیکال (از محور چرخان مرکزی) با سرعت زاویه‌ای بالا حرکت می‌کنند و باعث شکستگی شکننده مواد می‌شوند.

آسیاب های چکشی بر اساس عملکرد صنعتی دسته بندی می شوند. انواع آسیاب چکشی مبتنی بر عملکرد به شرح زیر است.

در این آسیاب های چکشی، چکش های تاب دار بر روی شفت نصب می شوند. کاهش اندازه ذرات با استفاده از چکش و همچنین با نیروی ذره بر ذره صورت می گیرد. دبی در این آسیاب ها تحت تاثیر گرانش بوده و از پایین می باشد، به همین دلیل به آسیاب چکشی تخلیه ته نشینی یا چکشی تخلیه ثقلی می گویند. از این آسیاب ها برای خرد کردن شیشه، مواد شیمیایی خشک، سرامیک و غیره استفاده می شود.

عملکرد چکش کاری آسیاب های چکشی پنوماتیکی با وجود نازک بودن دیواره های محفظه و چکش مشابه آسیاب های تخلیه ثقلی است. با این حال، این نوع دارای داشبورد صفحه ای است که به کاهش اندازه کمک می کند. در این نوع، تخلیه توسط فرآیند تخلیه هوا برای افزایش خروجی کلی کمک می شود. این چکش ها برای مواد سبک تر مانند کاغذ، زیست توده، چوب سبز و غیره استفاده می شود.

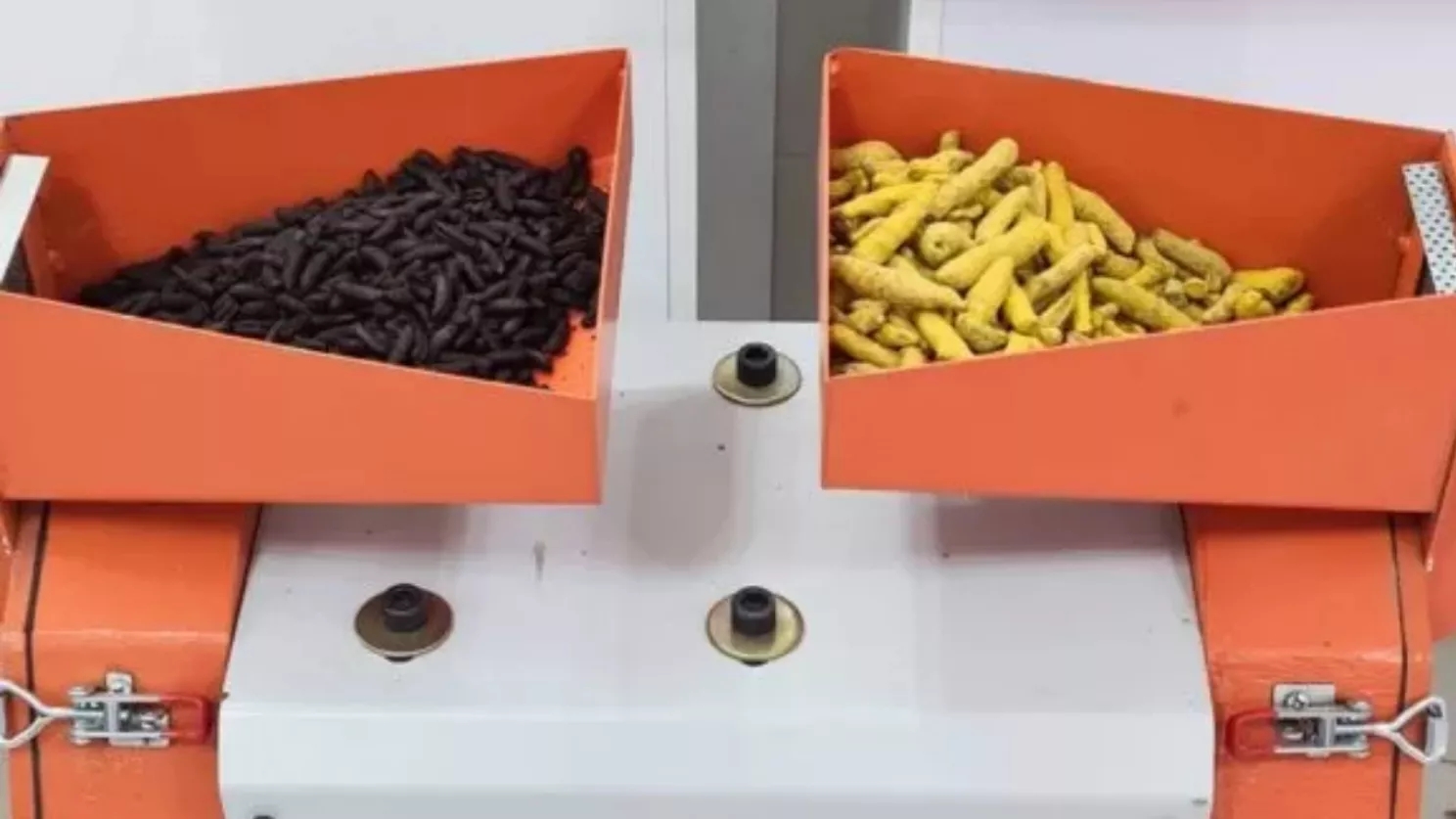

این چکش های صنعتی دارای صفحه چرخشی ۳۰۰ درجه هستند که تخلیه ذرات را بهبود می بخشد. برای اجزای سبک وزن که نیازی به آسیاب اولیه ندارند مناسب است. از این آسیاب ها برای چکش زدن ادویه جات، علف ها و … استفاده می شود.

این آسیاب های چکشی به گونه ای طراحی شده اند که مواد را از کنار وارد کنند نه از بالا. این آسیاب ها از نظر عملکرد تهاجمی هستند، بنابراین برای آسیاب ذرات سنگین استفاده می شود. آسیاب های ضایعاتی و آسیاب های پالت در این آسیاب های چکشی برای انجام سنگ زنی صنعتی هاردکور وجود دارند.

کلوخه شکن از نظر طراحی و عملکرد بسیار متفاوت از سایر آسیاب های چکشی است. در این نوع، چکش تاب دار وجود ندارد، اما دارای یک ساختار چکش ثابت کوچک روی شفت است. هدف این آسیاب چکشی کاهش اندازه ذرات نیست بلکه صاف کردن پودر یا خمیر است. ساختار چکشی روی شفت را شانه می گویند. ذرات به گونه ای ساخته می شوند که از شانه عبور کنند تا به اندازه ذرات مورد نظر برسند. از این آسیاب های چکشی برای شکر، مواد شیمیایی خشک، سیمان و … استفاده می شود.
