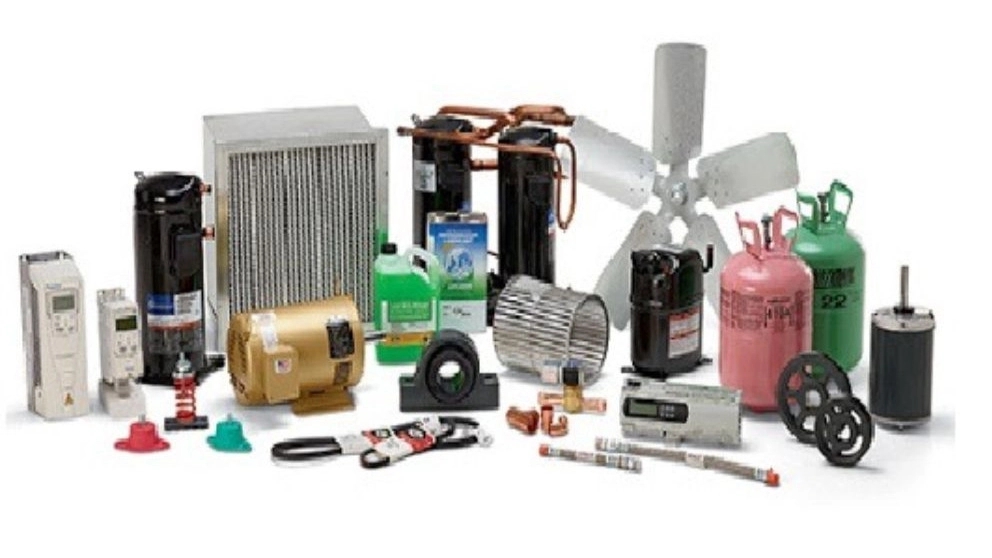

میتوان قطعات اسپلیت را به ۱۳ عنوان تقسیم کرد :
خازن ، کنتاکتور ، موتور فن (خارجی)، کمپرسور ، کندانسور ، شیر برقی چهار طرفه ، سنسور لو پرشر و های پرشر ، در پنل خارجی
برد الکترونیکی ، بلوور فن (داخلی) ، اواپراتور ، سنسور پایپ و محیطی ، فیلتر .
کنتاکتور
کنتاکتور کولر گازی در پنل بیرونی نصب میشود و وظیفهٔ وصل کردن جریان فاز کمپرسور را دارد .
فازه دستور از برد پنل داخل به کنتاکتور وارد میشود و کلید کنتاکتور را وصل میکند تا برق اصلی به سر کمپرسور برسد
جریان نول در یک سمت کنتاکتور به صورت ثابت وجود دارد .
یکی از مهمترین قطعات کولر گازی خازن است
این قطعه در دستگاه وظیفه دارد تا انرژی اولیه برای استارت کمپرسور و فن بیرونی را مهیا کند
خازنها در دو مدل استوانه ای برای کمپرسور و مکعبی کوچک برای موتور فن بیرونی وجود دارند
خازن ها برق را با ولتاژ بالا داخل خود ذخیره می کنند ، از این رو نباید بدون دستکش به سر سوکت های خازن دست زد
ابتدا باید آن را با یک پیچ گوشتی عایق تخلیه انرژی کنید
چنانچه خازن کمپرسور معیوب باشد ، کمپرسور نمی تواند شروع به کار کنند و درنتیجه گاز به پنل داخلی فرستاده نمیشود و باد سرد نخواهیم داشت .
موتور فن
فن موجود در پنل بیرونی اسپلیت وظیفه دارد باد را از میان پره های کندانسور مکش کند و گاز داخل لوله های مسی را سرد کند .
فن پنل بیرونی باید باد را به سمت جلوی یونیت پرتاب کند و زمانی که دستمان را در پشت پنل بیرونی میگیریم نباید وزش باد را احساس کنیم
موتور فن پنل بیرونی برای استارت اولیه نیاز به خازن دارد
این خازن یا داخل خازن استوانه ای قرار دارد و خازن را ۳ سر میکند .
کمپرسور
اصلیترین قسمت و گرانترین قطعه کولر گازی کمپرسور می باشد .
کمپرسور همانند قلب انسان عمل میکند و وظیفه دارد گاز را به پنل داخلی پمپاژ کرده و مکش کند .
در بسیاری از موارد تفاوت اسپیلت خوب و بد را میتوان از کیفیت کمپرسور دستگاه تشخیص داد .
کمپرسور ها معمولاً در مدل های پیستونی روتاری و اسکرال وجود دارند .
کمپرسور های که به سنگین بودن معروف شده اند مدل های پیستونی می باشند
کمپرسورهای اسکرال معمولاً برای کولر گازی های اینورتر استفاده میشود
کمپرسورهای پیستونی مصرف برق بیشتری نسبت به کمپرسور های روتاری دارند
کندانسور
به قسمت های مشبک در پنل بیرونی گفته میشود ، که شامل لوله های مسی و پره های آلومینیومی میباشد .
گاز کولر گازی بعد از فشرده شدن داخل کمپرسور ، وارد کندانسور میشود تا دمای خود را از دست بدهد
سپس وارد شیر انبساط و لوله مویی شده و از آنجا گاز سرد شده وارد اواپراتور در پنل داخلی میشود .
بسیاری از مواقع کندانسور اسپلیت ها دچار کثیفی و گل و لای شدید میشوند .
که باید به کمک فشار آب گل و لای موجود در بین پره های کندانسور را تمیز کنید تا دستگاه بتواند به کارکرد اصلی خود برگردد
شیر چهار طرفه برقی
شیر چهار طرفه برقی در فصل گرما و در زمان تولید باد سرد توسط دستگاه هیچ وظیفه ای ندارد ، و باید بدون عمل کردن ساکن بماند
شیر ۴ طرفه برقی مخصوص مدل های سرد و گرم می باشند
و چنانچه اسپیلت شما فقط توانایی تولید باد سرد داشته باشد ، این قطعه را در پنل بیرونی نخواهید داشت
در فصل سرما و برای تولید باد گرم توسط کولر گازی ، شیر چهار طرفه برقی عمل کرده و سیکل تبرید را برعکس می کند .
همانطور که میدانید در فصل گرما ، فن بیرونی باد گرم تولید میکند و فن داخلی باد سرد پرتاب میکند
سنسور لوپرشر و های پرشر
این سنسورها در بعضی از دستگاه های با ظرفیت بالا وجود دارند و وظیفه دارند تا گاز داخل سیستم را بررسی کنند
چنانچه گاز داخل مدار کم یا زیاد باشد اجازه استارت کمپرسور را نمی دهد .
سنسورهای فشار پایین و فشار بالا برای ایمنی قطعات اسپلیت به خصوص کندانسور کولر گازی استفاده میشود
برد الکترونیکی
همانطور که در ابتدای متن توضیح دادیم در کولر گازی های معمولی برد الکترونیکی فقط در پنل داخلی موجود می باشد .
ولی دستگاه های اینورتر دارای دو برد می باشند که در پنل داخلی و بیرونی قرار میگیرد .
برد وظیفه دارد که جریان فاز را مانند دستور به سمت کمپرسور ، فن بیرونی و داخلی بفرستد .
در دستگاه های گرم و سرد برد الکترونیکی فاز دستور را برای شیر برقی چهار طرفه نیز ارسال می کند .

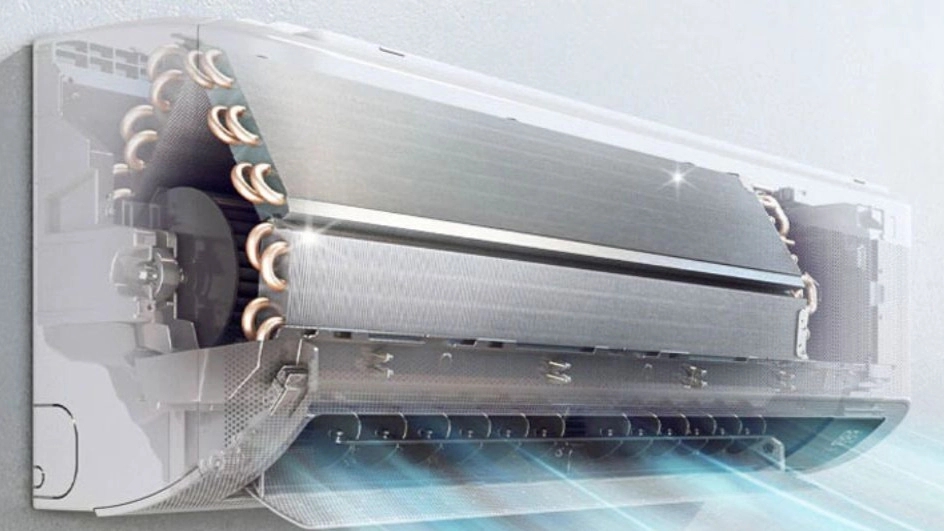

بلوور فن
بلوور فن استوانه ای شکل می باشد و معمولا طول آن بین ۱ الی ۲ متر میباشد
بلوور فن وظیفه دارد تا هوای داخل اتاق را از میان اواپراتور مکش کرده و به داخل محیط پرتاب کند .
گاز داخل اواپراتور کولر گازی سرد میباشد و اپراتور از قطعات حساس در مقابل کثیفی میباشد .
