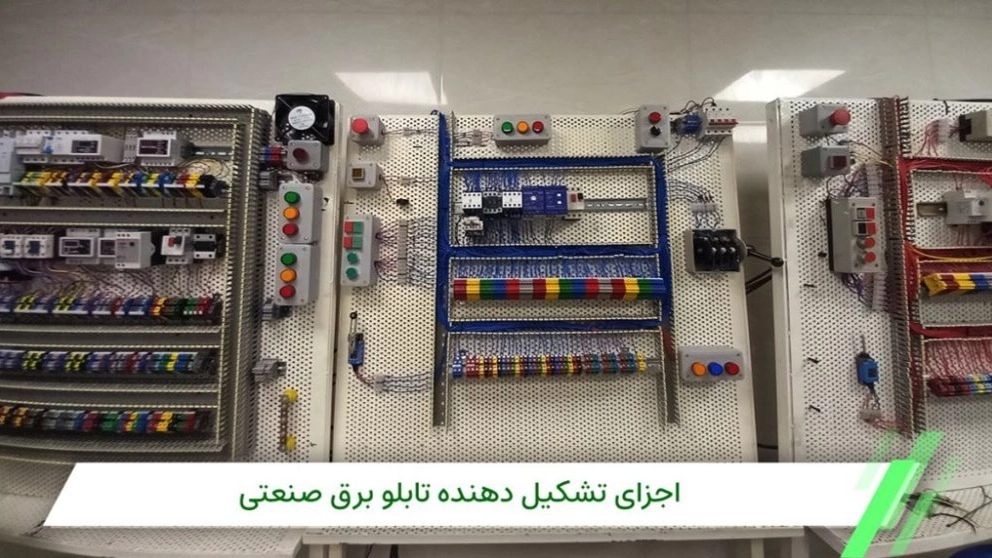

اجزای تشکیل دهنده تابلو برق صنعتی حسرتی در کرمانشاه

تابلو برق صنعتی در صنایع تولیدی و کارخانجات نقش بسیار مهم و حیاتی را ایفا می‌کند. تابلو برق باعث نظم و ارتباط صحیح میان اجزای یک سیستم برقی می‌شود. ضمن اینکه باعث ایجاد ایمنی در محیط کار نیز می‌شود. تابلو برق صنعتی در مکان‌هایی همچون ایستگاه‌های توزیع، ایستگاه‌های برق، ایستگاه‌های مبدل، ساختمان‌های تجاری و سازمانی، کارخانه‌های صنعتی، پالایشگاه‌ها و… مورد استفاده قرار می‌گیرند. با درنظر داشتن اینکه کاربرد و استفاده از تابلو برق در صنعت بسیار گسترده است، لازم است که مدیران و مهندسین برق فعال در عرصه‌ی صنعت آشنایی کافی با این تابلوها را داشته باشند.

تابلو برق صنعتی چیست؟

قبل از اینکه به معرفی انواع تابلوهای برق صنعتی و تجهیزات مورد استفاده در آنها بپردازیم، بهتر است در ابتدا توضیحی در مورد اینکه اصلاً آنها چه هستند بدهیم تابلوهای برق صنعتی شامل محفظه‌ای معمولاً فلزی هستند که تجهیزات و قطعات مربوط به کنترل برق درون آنها نصب می‌شود. این تجهیزات و قطعات داخلی، بنا به کاربرد تابلو برق می‌توانند متفاوت باشند همچنین از دیگر کاربردهای تابلو برق، محافظت افراد در مقابل برق‌گرفتگی است. ضمن اینکه از تجهیزات درونی خود نیز در برابر تأثیر عوامل محیطی محافظت می‌کند. تابلو برق، تجهیزات الکتریکی یا الکترونیکی از قبیل سوئیچ‌ها، دستگیره‌ها و نمایشگرها را در ردیف‌های عایق‌بندی شده و به‌صورت منظم قرار می‌دهد تا کنترل، تعویض و تعمیر آنها توسط اپراتور به‌آسانی قابل انجام باشد دراین‌ بین، ممکن است لازم باشد که برخی از تابلو برق‌ های الکترونیکی ویژگی‌های خاصی از جمله تهویه مناسب برای کاهش دما، محافظت از اختلال فرکانس‌های رادیویی، یا قابلیت محافظت از تخلیه الکترواستاتیکی، را دارا باشند.

اجزای تشکیل دهنده تابلو برق صنعتی

برای این که تابلو برق ساختمان بتواند کار تقسیم و حفاظت را به درستی انجام دهد از اجزای مختلفی استفاده می‌کند، اجزای تابلو برق صنعتی(اجزای تشکیل دهنده تابلو برق صنعتی)؛ عبارت‌اند از مجموعه تجهیزاتی شامل کلید، تایمر، سوئیچ، فیوز و … که در راستای هدف مشترکی براساس برنامه‌ای که به آنها داده شده، کنار هم کار می‌کنند.

به صورت کلی اجزای تابلو برق صنعتی به شرح زیر هستند:

1. مدار قدرت(مدار کنترل)
2. مدار کنترل
3. فیوز
4. سوئیچ(پوش باتن)
5. چراغ های هشدار و سیگنال
6. سوئیچ جداکننده
7. کنترل کننده منطقی قابل برنامه ریزی
8. کنتاکتور
9. ترانسفورماتور(ترانس)
10. مقره Insulator
11. شینه Busbar
12. شینه Busbar
13. رله
14. مدارشکن
15. بی متال
16. بلوک‌های ترمینال
17. قطع کننده مدار
18. پنل های پشتی
19. پنل‌های زمین
20. کلید نشتی جریان(محافظ جان)
21. کلید کامپکت (MCCB)
22. کلید حرارتی(MPCB)
23. کلید مینیاتوری (MCB)
24. تایمر
25. سیم و کابل
26. کلید نشستی جریان
27. کلید نشستی جریان
28. داکت کابل

انواع تابلو برق صنعتی

بد نیست کمی هم درمورد انواع تابلو برق‌های صنعتی بدانید، تابلو برق‌ها از لحاظ ابعاد به انواع مختلفی تقسیم می‌شوند. و هر کدام از اندازه‌های آن برای موارد مختلفی مورد استفاده قرار می‌گیرند. انواع مختلف تابلو برق‌ها می‌توانند مانند یک جعبه کوچک روی دیوار تا یک اتاق کوچک نظارت توسط یک تیم باشند. به صورت کلی تابلو برق‌ها در انواع فشار قوی، متوسط، ضعیف برای اهداف متناسب به کار می‌روند.
