از دادههای مدارهای فرمان و قدرت برای تحلیل نقشههای برقی استفاده میشود. تمامی مدارهای الکتریکی از دو قسمت فرمان و قدرت تشکیل شدهاند. مدار قدرت وظیفه عبور دادن جریان اصلی مصرف کننده را برعهده دارد. برای ایجاد طراحیهای متنوع، بهکارگیری کنتاکتور در مدار کنترل بسیار موثر است. به طور کلی مدارهای راهاندازی و کنترل به دو قسمت زیر تقسیم میشوند:
مدار فرمان: این قسمت از مدار کنترل، وظیفه قطع و وصل کنتاکتور را برعهده دارد. این کار از طریق تحریک بوبین کنتاکتور انجام میشود. البته باید بدانید که مدار فرمان ارتباط خاصی با مدار قدرت ندارد.
مدار قدرت: این مدار کل اتصالات انتقال انرژی الکتریکی به مصرفکننده را برعهده دارد.

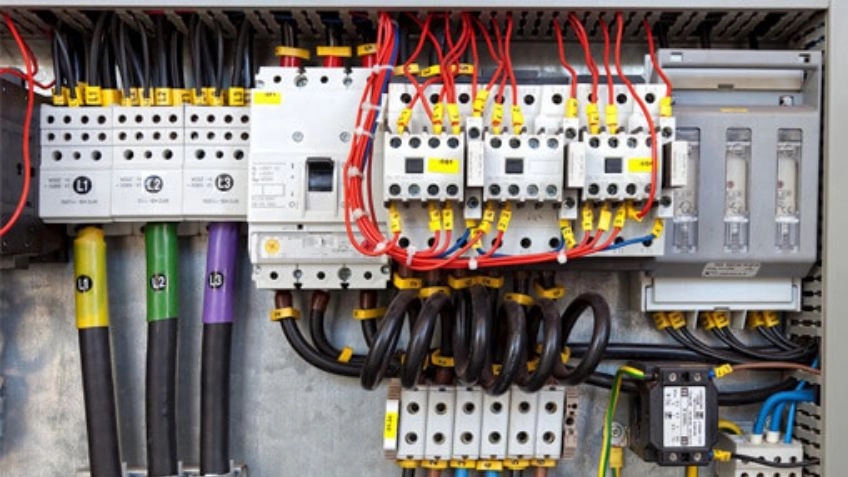

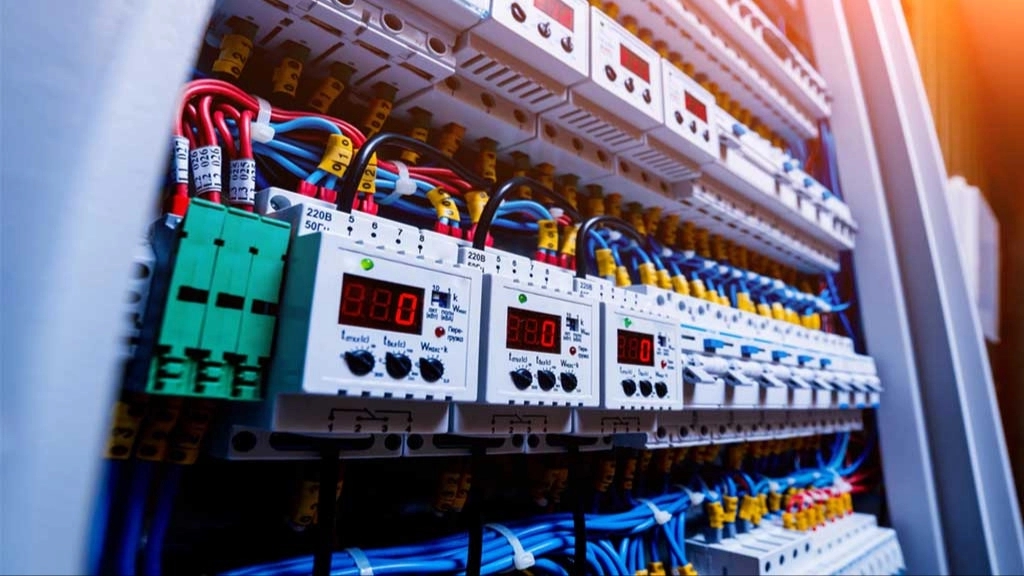

⭕️ آشنایی با تجهیزات موجود در تابلو برق ⭕️

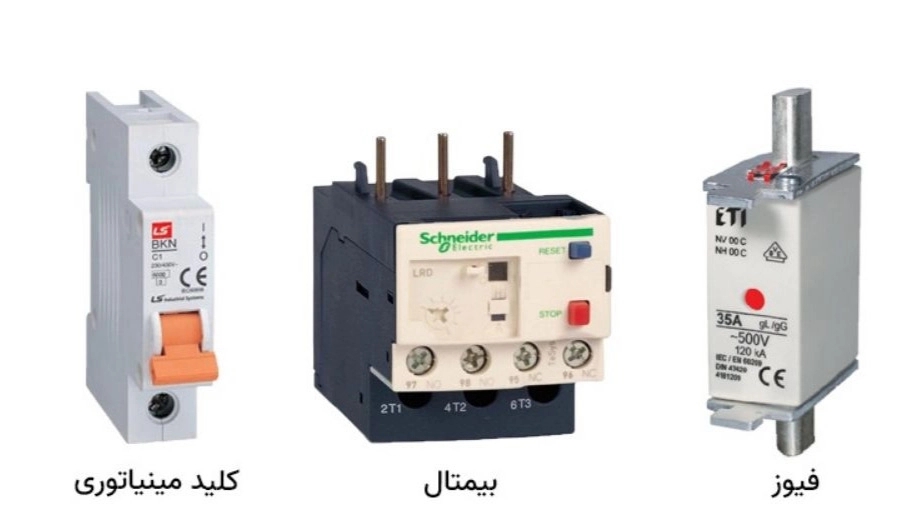

🔻فیوز
وسیلهای که وظیفه محافظت از مدار در برابر اضافه بار و اتصال کوتاه را دارد. به این صورت که با افزایش جریان در مدار، فیوز میسوزد و باعث قطع جریان الکتریکی میشود. این کار از آسیب به بقیه تجهیزات جلوگیری میکند.
🔻بیمتال
این دستگاه وظیفه قطع جریان برق در صورت افزایش دما را برعهده دارد. وقتی دما بیش از اندازه افزایش پیدا میکند، بیمتال جریان را قطع میکند. بیمتالها از موتورهای 3 فاز در برابر اور هیتینگ یا گرم شدن بیش از حد، محافظت میکنند.
🔻 کلید مینیاتوری
وظیفه این کلید مثل فیوز، قطع کردن جریان برق در مواقع اتصال کوتاه و اضافه بار است، اما کلید مینیاتوری بعد از قطع جریان نمیسوزد و دوباره به سیستم برمیگردد.

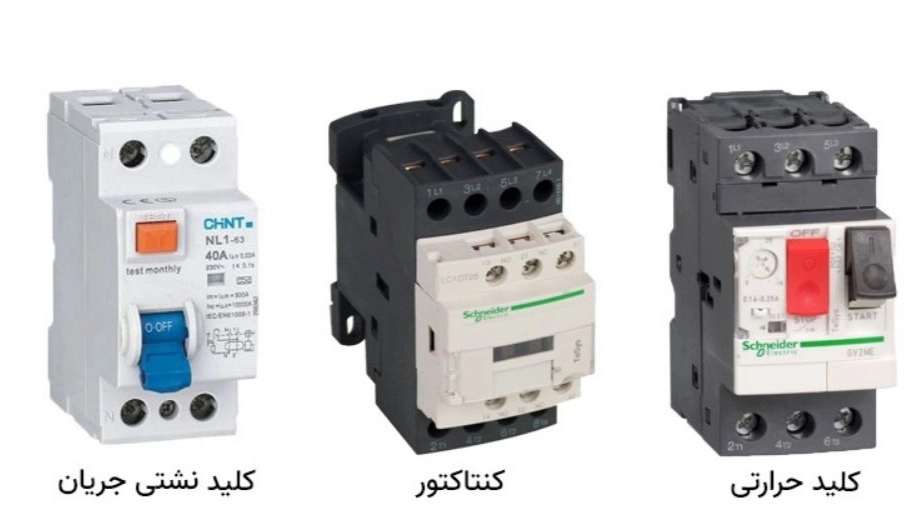

🔻کلید حرارتی
این کلیدها در تابلو برق، وظیفه محافظت از موتورهای الکتریکی در برابر عدم تعادل فاز، اضافه بار و … را دارند.
🔻کنتاکتور
این تجهیزات شباهت بسیار زیادی با رله دارند. از کنتاکتور برای کلیدزنی در مدار استفاده میشود.
🔻کلید نشتی جریان (محافظ جان)
این کلید وظیفه محافظت از انسان در برابر شوک الکتریکی یا برقگرفتگی را دارد. بلافاصله بعد از ایجاد نشتی در جریان، کلید محافظ جان وارد عمل شده و مدار را قطع میکند. به این ترتیب از مدار در برابر آسیبها هم جلوگیری میکند.

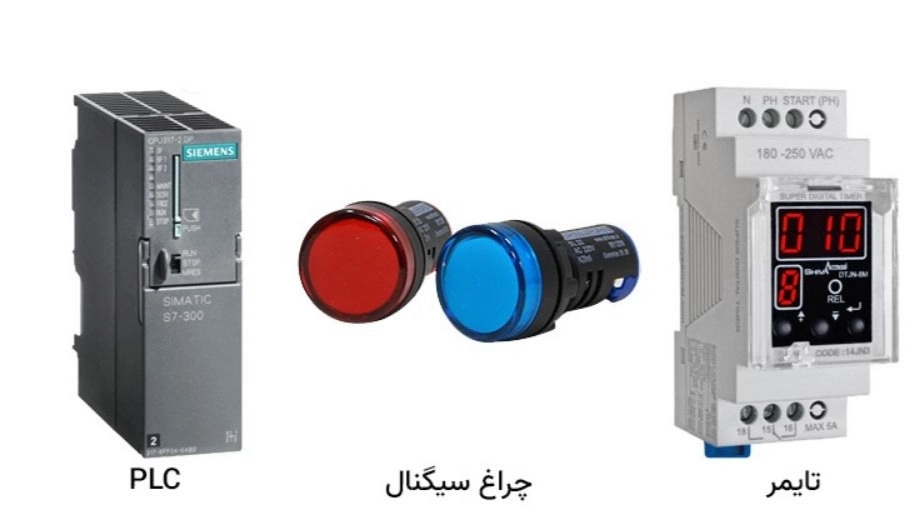

🔻چراغ سیگنال
چراغ یا چراغهایی هستند که خاموش یا روشن بودن بخشهای مختلف تابلو را نشان میدهند.
🔻تایمر
وظیفه این قطعه زمانبندی و مدیریت زمان برای ارسال سیگنال در مواقع مناسب است.
🔻 PLC
سامانه کنترلی است که وظیفه کنترل و نظارت بر سیستم را دارد. این سامانه پیشرفته، قابل برنامهریزی بوده و شرایط عملکرد تجهیزات را بررسی میکند. این سامانه طبق برنامهریزی انجام شده واکنش مناسب در برابر قطع و وصل شدن دستگاه را انجام میدهد.
🔻داکت کابل
این داکتها پوششهایی برای محافظت از سیمکشی تجهیزات داخل تابلو هستند. درواقع کابلها را داخل این داکتها قرار میدهند. به این ترتیب علاوهبر حفظ ایمنی، ظاهر جمعوجور و زیباتری هم به تابلو میبخشد.
🔻سوئیچ الکتریکی
با استفاده از این سوئیچ، میتوان به صورت دستی جریان را قطع یا وصل کرد.
