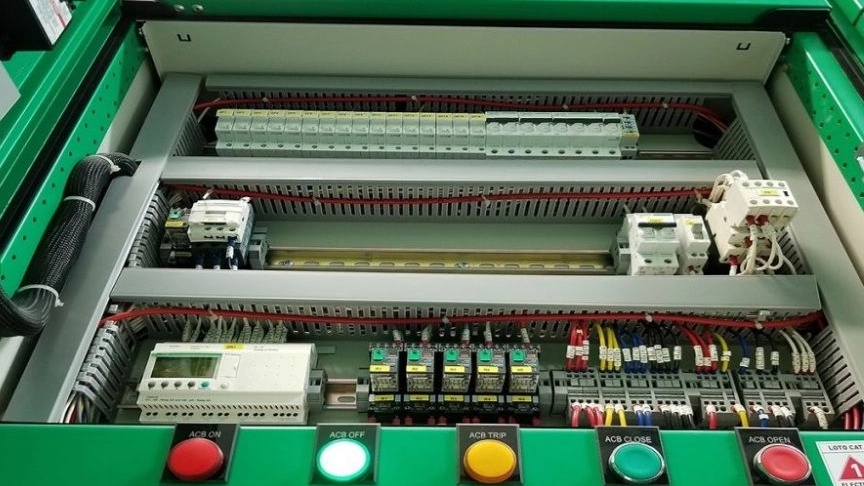

طراحی تابلو برق فشار ضعیف که یکی از انواع پر کاربرد تابلو برق است، هم برای سازندگان و هم برای کسانی که قصد سفارش و استفاده از این تابلو برق را دارند، با اهمیت است. برای طراحی نیاز است تا نکات مهم مربوط به آن را بدانیم، با اجزا و قطعات استفاده شده آشنا شویم و هم چنین از استاندارها نیز اطلاع پیدا کنیم.
با تابلو برق فشار ضعیف بیشتر آشنا شویم
ابتدا قبل از آشنایی با طراحی تابلو برق فشار ضعیف بهتر است تا با آن بیشتر آشنا شویم. درواقع تابلو برق محفظه ای است که اجزای درونی آن هر کدام برای کنترل یا توزیع جریان برق کاری را انجام می دهند. ولتاژ مورد استفاده در تابلو برق ها بر اساس کاربردی که دارند، متفاوت است. از این رو در تابلو برق فشار ضعیف نیاز به ۳۸۰ تا ۱۰۰۰ ولت است. معمولا این تابلوها بخاطر استفاده از ولتاژ پایین فروش بالایی داشته و کاربردی تر از دیگر انواع مورد توجه قرار می گیرند. هم چنین این تابلو برق ها نیز دارای انواع مختلف بوده که تابلو برق فشار ضعیف ایستاده، دیواری، بیرونی یا درونی و تابلو برق رک از این انواع هستند.
طراحی تابلو برق فشار ضعیف به چه صورت است؟
بعد از اینکه با تابلو برق فشار ضعیف آشنا شدیم، نوبت به طراحی آن می رسد. برای اینکه بتوان طراحی صحیح انجام داد، این کار را به صورت مرحله به مرحله توضیح می دهیم.
مشخص کردن نوع تابلو
اولین مرحله از طراحی تابلو برق فشار ضعیف این است که نوع تابلو برق بر اساس مواردی که در بالا بیان کردیم مشخص شود. البته گاهی ممکن است این نوع سفارشی در نظر گرفته شده و بر اساس خواسته های سفارش دهنده طراحی انجام شود. کشیدن نقشه تابلو برق بعد از اینکه نوع تابلو برق فشار ضعیف مشخص شد یک نقشه برای آن طراحی می شود. در این نقشه محل قرار گیری اجزای تابلو برق به همراه اتصالاتی که قرار است بین قطعات انجام شود، مشخص خواهد شد.
انتخاب اجزای تابلو برق فشار ضعیف
مرحله بعد از کشیدن نقشه نوبت به تهیه اجزای تابلو برق فشار قوی یا قطعات آن است. این اجزا را در زیر نام می بریم: باکس یا محفظه تابلو برق فیوز مینیاتوری به همراه ریل فیوز ترانس ها، که شامل ترانس جریان و ولتاژ است. کانال های پلاستیکی انواع مقره پلاستیکی و سرامیکی شمش مسی یا شین سیم های برق استاندار کلید از نوع اتوماتیک که به عنوان کلید یا فیوز کار می کند. کنتاکتور بیمتال و فتوسل ها

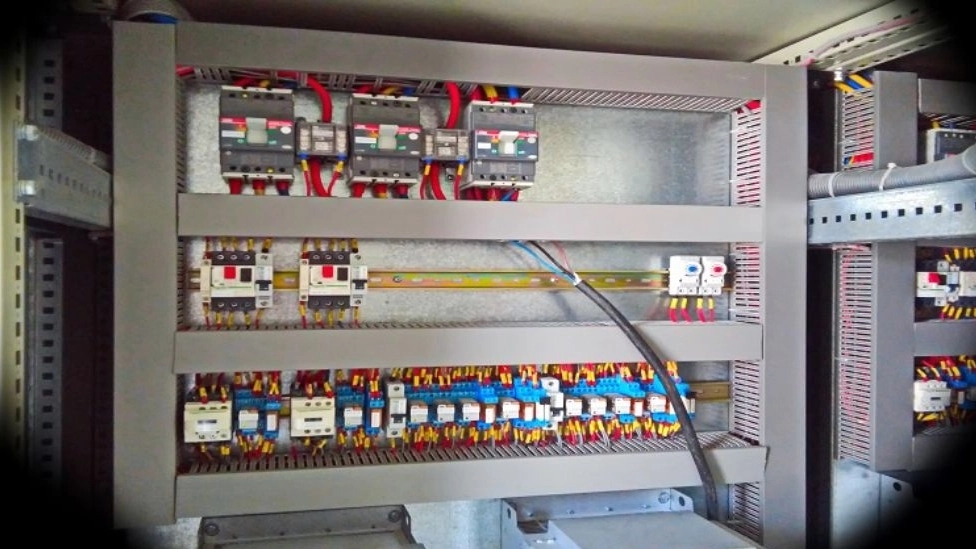

مونتاژ تابلو برق فشار ضعیف
بعد از اینکه قطعات و اجزا مشخص شد، نوبت به مونتاژ تابلو برق می رسد که بر اساس نقشه تهیه شده انجام می شود.
