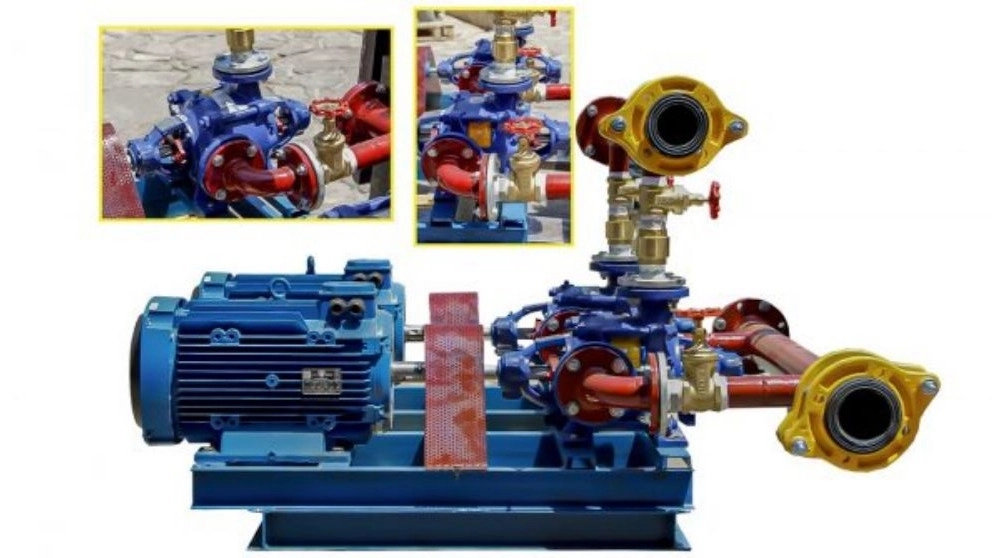

انواع تابلو برق بوستر پمپ

استفاده از منبع انبساط و و ست کنترل است. از طرف دیگر، اتوماتیک کردن بوستر پمپ ها از طریق تابلو برق صورت می گیرد که در ادامه به معرفی انواع تابلو برق بوستر پمپ می پردازیم.

✳️ بوستر پمپ های دور ثابت ✳️

در بوستر پمپ هایی که سیستم کنترل کننده آن ها تابلو برق دور ثابت است، برای اتوماتیک کردن پمپ از کلید پرشر استفاده می شود. در این روش برای کلید پرشر یک حداقل فشار و حداکثر فشار اولیه تعیین می کنند.
یعنی با مصرف آب (باز کردن شیرآب) فشار آن افت می کند و زمانی که فشار سیستم به حداقل فشار تعیین شده رسید؛ اولین پمپ وارد سیستم می شود و با روشن شدنش سعی می کند افت فشار را تامین کند.
بعد از تامین فشار تا حد یک مشخص (حداکثر فشار تعیین شده)، کلید پرشر دستور خاموش شدن پمپ را می دهد و این شرایط ادامه پیدا می کند تا همواره تعادل فشار آب در سیستم حفظ شود.

با این حال، در بوستر پمپ ها برای هر پمپ یک کلید پرشر تعبییه می کنند و اگر افت فشار در حدی باشد که پمپ اول نتواند به تنهایی فشار مورد نیاز را تامین کند، پمپ دوم و به همین ترتیب پمپ‌های بعدی وارد مدار می شوند تا افت فشار سیستم را تامین کنند. در نتیجه پرشر سوئیچ ها نقش بسیار مهمی در دستور به جا و به موقع به پمپ ها ایفا می کنند.
در بوستر پمپ های با دور ثابت، همانطور که از نام آن پیداست دو حالت وجود دارد؛ با حداکثر توان خود روشن می شود و یا خاموش است و از مدار خارج شده است و سرعتی مابین این دو وجود ندارد. که این استارت خوردن‌های پمپ در نهایت طول عمر آن را کاهش می دهد و می تواند موجب ایجاد ضربه قوچ در خطوط لوله شود. زیرا پمپ برای استارت خوردن به ولتاژی در حدود ۷ برابر ولتاژ معمول خود برای کار کردن نیاز دارد و هربار وارد کردن این ولتاژ فشار زیادی به موتور وارد می کند.جدای از اینکه اگر فشار وارد شده بیش از حد نیاز باشد پمپ داغ می کند و این داغ کردن‌ می تواند منجر به خرابی سیل و نفوذ آب به موتور شود، اگر ولتاژ نیز کافی نباشد، پمپ به هیچ عنوان روشن نشده و برای تامین فشار آب وارد مدار نمی شود.

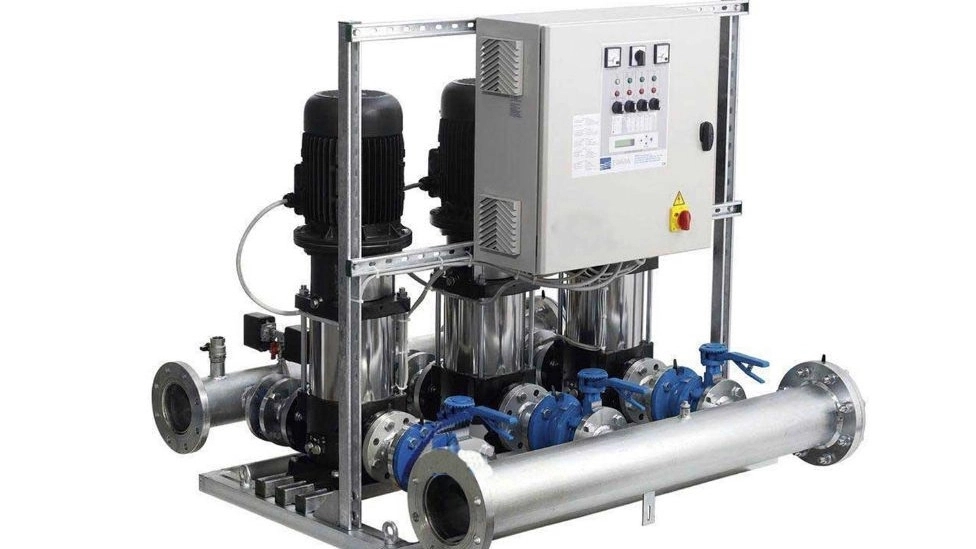

" مدار فرمان بوستر پمپ دور ثابت "

در بوستر پمپ با سیستم کنترل دور ثابت، مهم است که فشار کلید پرشرها به درستی و بادقت تنظیم شوند. از آنجایی که این تغییرات فشار اهمیت زیادی دارند بهتر است در این سیستم‌ها از یک منبع تحت فشار کمک بگیریم تا در صورت عدم تنظیم فشار به طور دقیق، مخزن بتواند فشار اضافی ایجاد شده را جذب کند و مانع از وارد شدن فشار اضافی مذکور به اجزای سیستم و بروز آسیب‌های احتمالی شود.
امروزه در بعضی از سیستم های آبرسانی با تابلو برق دور ثابت، برای هر پمپ از دو کلید فشار استفاده می کنند؛ یکی برای حداقل فشار و دیگری برای حداکثر فشار تا خطاهای احتمالی را به حداقل برسانند. علاوه بر آن، در برخی موارد یک کلید جریان یا Flow Switch هم در بوستر پمپ نصب می شود تا از وجود آب در پمپ آب خانگی اطمینان حاصل کند و مطمئن شود پمپ به هیچ عنوان بدون آب کار نمی کند.

به کار بردن کلید پرشر به این دلیل اهمیت دارد که پمپ های بکار برده شده در ساخت بوستر پمپ ها گران هستند و اگر پمپ به کار خود بدون آب ادامه دهد، موتور آن داغ می کند و در اثر خراب شدن سیل، آب وارد موتور شده و باعث سوختن آن می شود. پس بهتر است با صرف این قبیل از هزینه‌های اولیه، خود را از هزینه‌های احتمالی و سنگین در آینده برای تعمیرات و تعویض قطعات مصون کنید.
علاوه برآن، از دیگر تجهیزاتی که سازندگان در ساخت بوستر پمپ دور ثابت بکار می برند شیر کاهش فشار است. از آنجایی که بوستر پمپ دور ثابت نمی تواند فشار را در نقطه خاصی ثابت نگه دارد؛ ممکن است فشار بیش از حد بالا برود و در اینجا شیر ذکر شده فشار اضافی را مهار می کند تا به اتصالات وارد نشود و از بروز فاجعه‌های احتمالی جلوگیری کند.

✳️ بوستر پمپ دور متغیر ✳️

در بوستر پمپ های دور متغیر، برای کنترل و اتوماتیک کردن پمپ ها از دستگاه اینورتر یا درایوهای فرکانس استفاده می شود. در این بوستر ها برخلاف نوع دور ثابت که پمپ ها بطور ناگهانی روشن و سپس خاموش می شدند، تغییرات فشار در آن ها بسیار نرم بوده و بدین طریق فشار آب همواره ثابت و در محدوده دلخواه کاربر می ماند.

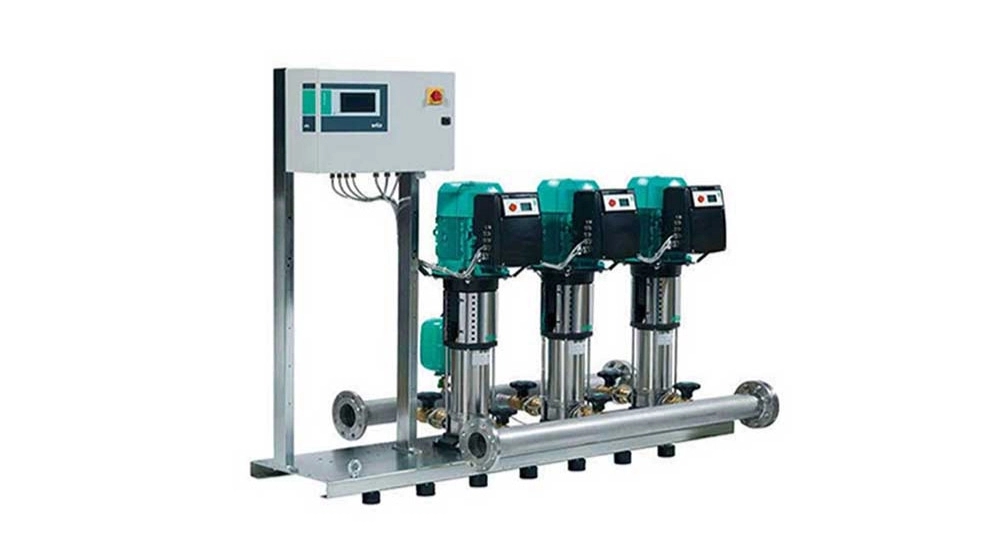

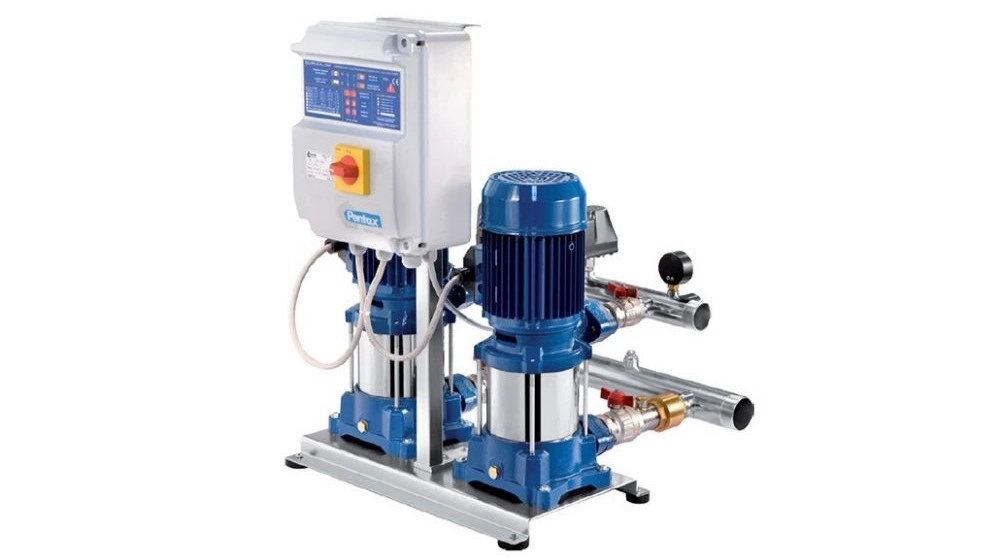

" تابلو برق بوستر پمپ دور متغیر "

تابو برق دور متغیر بر اساس تغییرات فشار آب تنظیم می شود و بسته به افت فشار فرکانس لازم را به پمپ وارد می کند و به میزانی که فقط افت فشار ایجاد شده تامین شود موتور پمپ را به حرکت در می‌آورد. از طرفی به تدریج با بالا رفتن فشار در سیستم، تابلو برق دور متغیر فرکانس را کاهش می دهد تا دیگر به پمپ نیازی نباشد و در آن حین پمپ را از سیستم خارج می کنند.

در نتیجه در تابلو برق دور متغیر برخلاف دور ثابت، خاموش و روشن شدن‌های ناگهانی پمپ نداریم و هیچ گاه هم فشار اضافی ایجاد نمی شود پس نیازی به نصب منبع تحت فشار یا شیر تخلیه فشار برای تخلیه فشار اضافی نداریم.

طراحی و ساخت بوستر پمپ های دور متغیر و کنترل کننده سیستم پیچیده‌ است. در این سیستم دیگر تنها از یک کلید پرشر برای بررسی تغییرات فشار سیستم و روشن و خاموش کردن پمپ استفاده نمی کنند بلکه تغییرات فشار کاملا مورد بررسی قرار می گیرد و از کمترین مقادیر افت فشار تا بالاترین میزان مصرف به کمک پمپ‌ها تامین می شود.
