به ابتدای مراحل برنامه ریزی برای یکی پروژه ساختمانی مربوط میشود؛ با استفاده از این کار میتوان قبل از آن که ساخت و ساز شروع شود موقعیتها و محاسبات دقیق دربارهی محل احداث اندازهگیری میشود، این اندازهگیریها برای دقت بیشتر در مختصات مختلف جغرافیایی انجام میشود.
فرآیند نقشه برداری
اقدامات نقشه برداری توسط مهندس نقشه بردار که ژئودزی یا ژئوماتیک هم خوانده میشود انجام میشود؛ مهندسی نقشه برداری یکی از گرایشهای مهندسی عمران است که کاربرد نقشه برداری در مهندسی عمران را به طور کامل تشریح میکند.
عملیات نقشه برداری در دو فاز انجام میگیرد؛ اول فاز برداشت که مهندس نقشه بردار از ابزار مورد نیاز مانند جی پی اس و تئودولیت دادههای موجود را جمعآوری میکند تا در فاز دوم که ارائه نتایج توسط کارشناسان است، آمار کیفی و کمی برآورد شود.
عملیات نقشه برداری در مقیاسهای بزرگی هم صورت میگیرد که برای این کار از عکسهای هوایی و پردازش آنها استفاده میشود.
کاربرد نقشه برداری در مهندسی عمران با توجه به اینکه نقشههای بدست آمده در فضای ساخت و ساز کاربرد دارد، بسیار گسترده بوده و مفاهیم زیادی را در بر میگیرد.
در نقشه برداری ساختمان مشخصات مناطق کم مساحت کرویت زمین را صفر در نظر میگیرند که به این روش نقشه برداری مستوی گفته میشود؛ این نوع نقشه برداری در معماری، شهرسازی، باستانشناسی ثبت املاک و اکتشافات هم کاربرد دارد.
مرحلهی برداشت نقشه برداری ساختمان

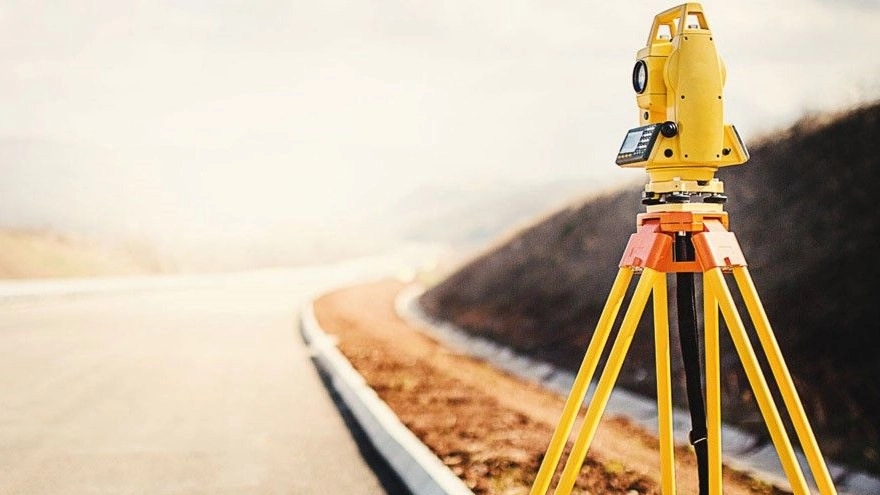

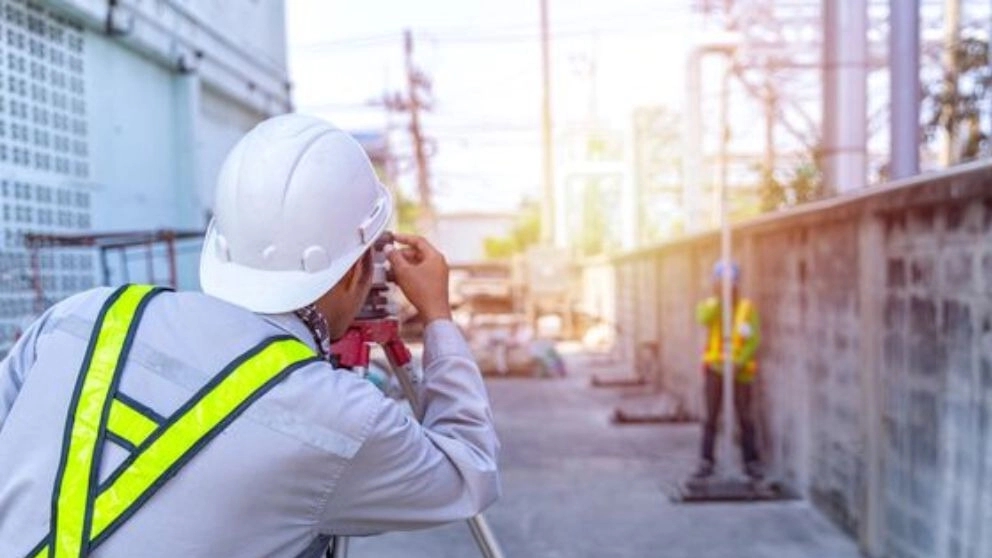

در این مرحله مهندس نقشه بردار با استفاده از ابزاری مانند دوربین نقشه برداری، متر، تراز، ژالن و شاخص مشخصاتی همچون ارتفاع از سطح دریای آزاد، زاویه، طول و عرض جغرافیایی، ارتفاع دوربین و فاصله هر نقطه اندازهگیری شده از ایستگاه نقشه برداری برداشت میشود.
در این مرحله از کاربرد نقشه برداری در مهندسی عمران، مهندس نقشه بردار هر نقطه را که اشراف کافی به مناطق مورد نظر داشته باشد را برای برداشت اطلاعات انتخاب میکند.
کاربرد نقشه برداری حین اجرا
1.پیاده سازی سایت پلان و جانمایی محل فوندانسیون
2.کنترل اجرایی حین عملیاتها ی گود برداری و خاک برداری
3.کنترل مجدد جانمایی فوندانسیون
4. جانمایی و کنترل محل حفر چاه شمعها و کنترل پیوسته
5. کنترل پیوسته خطوط تراز بستر سازی و مگر ریزی
6. جانمایی محورهای سازه
7.کنترل موقعیت مسطحاتی ستونها
8.کنترل شاقولی و پیچیدگی ستونها
9.کنترل خط تراز بتن ریخته شده در سقفها
10.پیاده سازی اجزای ساختمانی که بسته به خواست کارفرما و نوع پروژه انجام میشود.
11.پیاده سازی رمپها و سایر اجزای فنی
12.کنترل نصب قطعاتی که شاقولی بودن آنها اهمیت دارد.
13.پیاده سازی نماهای پیچیده از نظر طراحی یا نماهایی که با مصالح خاص اجرا میشوند.
