شاول چیست؟

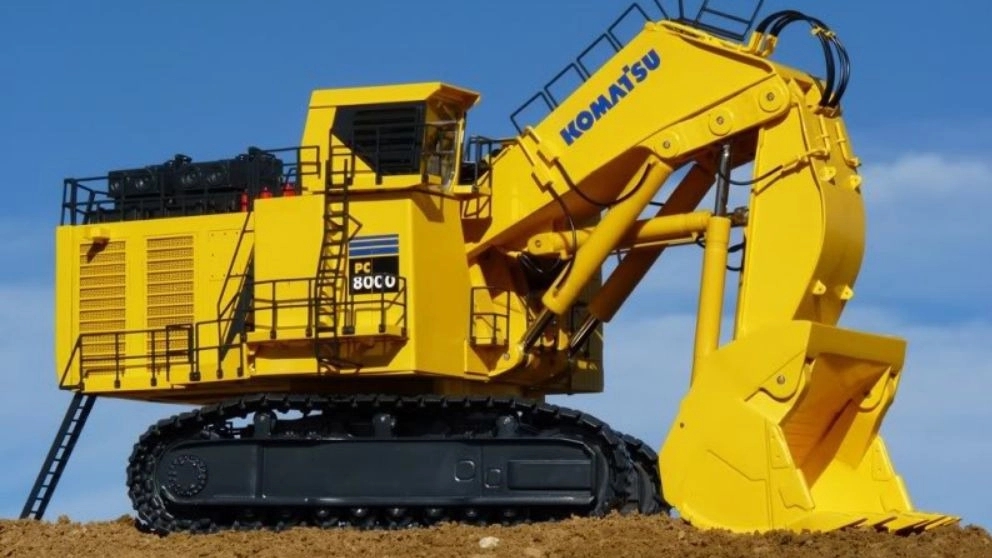

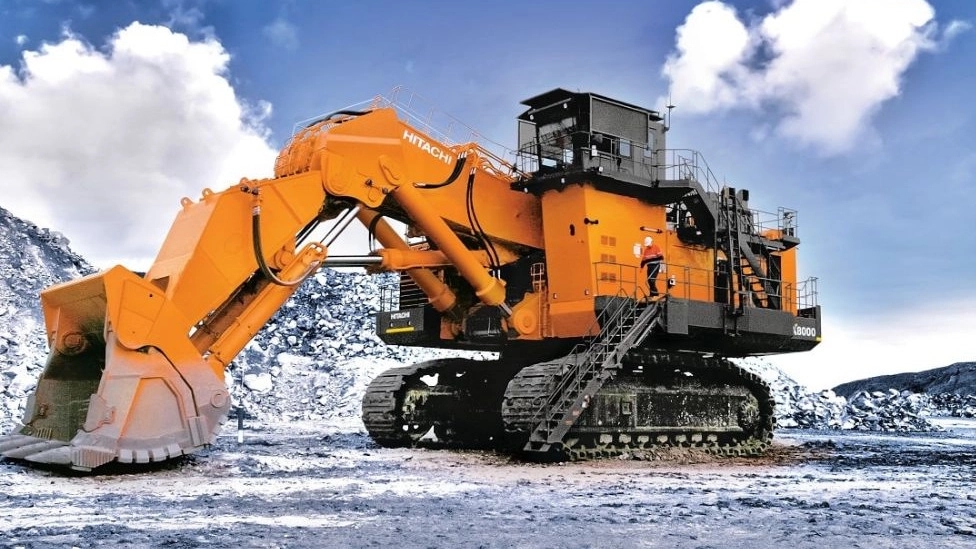

شاول نوعی از مجموعه بیل مکانیکی است که برای بارگیری سنگهای سخت (و استثنائاً خاکها) و اغلب در فضای باز (معادن روباز) مورد استفاده قرار می گیرد.
شاول ها در استخراج های سطحی به روش نواری و کاواکی مورد استفاده قرار می گیرند. در روش نواری روباره برداشته شده و در یک بخش استخراج شده قبلی مجاور ریخته می شود و ماده معدنی زیر روباره بوسیله ماشین دیگری بارگیری شده و به قسمت دیگری برده می شود.
شاول ها توانایی کندن و بارگیری مواد واقع در سطح ایستایی ماشین یا بالاتر از آن را دارند.

⏬ انواع شاول ⏬

*️⃣ شاول استاندارد:
در معدنکاری سطحی و برای اهداف عام بکار می رود. از آنها برای بارگیری انواع کانسنگها و باطله استفاده می شود. ظرفیت آنها معمولاٌ بین ۷ تا ۴۰ متر مکعب می باشد.

*️⃣ شاول های دکل بلند:
دارای دکل بلندتر و جام کوچکتر هستند و کاربردهای خاص دارند. اندازه صندوقه (جام) این شاول ها حدود ۲۵ درصد از انواع استاندارد کوچکتر است و دکل آنها بسته به اندازه جام انتخاب شده ۳۵ درصد و گاهی بیش از آن بلندتر است. شاول های دکل بلند، با صندوقه تا ۱٫۵ متر مکعب نیز ساخته شده اند

*️⃣ بارکننده های زغالی:

مشابه شاول های استاندارد می باشند ولی بیل آنها حدود ۷۵ درصد بزرگتراز انواع استاندارد مشابه است.
ظرفیت این بارکننده ها تا ۱۰۰ متر مکعب نیز می رسد.

🔽 ساختمان شاول ها 🔽

شاول ها از سه قسمت اصلی تشکیل شده اند که عبارتند از :

◀️ شاسی اصلی:

این بخش پائین ترین قسمت ساختمان شاول را تشکیل می دهد و از دو بخش ارابه و شاسی ثابت تشکیل شده است.

◀️ شاسی متحرک:

این شاسی بر روی محور قائمی که روی شاسی ثابت قرار گرفته سوار شده و می تواند حول محور تا ۳۶۰ درجه دوران کند. کلیه وسایل و تجهیزات بارگیری بر روی این شاسی قرار دارند.

◀️ تجهیزات بارگیری:

این تجهیزات شامل دکل، بازوی جام، جام و ماشین آلات می شود که همه بر روی شاسی متحرک سوار می شوند.

• بازوی جام: از یک طرف به جام متصل بوده و از طرف دیگر به دکل لولا شده است. در زیر بازو دندانه هایی وجود دارد که امکان حرکت بازو به جلو و عقب را فراهم می آورد، که این حرکت مبنای نفوذ در سینه کار است.
بازوی صندوقه همچنین می تواند حول محور اتصال خود به دکل به طرف بالا و پایین حرکت نماید که این کار با تغییر طول کابل بالابری انجام می گیرد.

• جام (یا صندوقه یا بیل):
که به انتهای بازو متصل بوده و در تماس مستقیم با سینه کار قرار می گیرد. لبه جام به ناخنهای قابل تعویض مجهز است که موجب سهولت نفوذ می گردد. در زیر جام دریچه ای وجود دارد که در موقع قرار گرفتن بیل در موقعیت تخلیه به کمک کابل مخصوص باز شده و موا داخل آن تخلیه می شود.
بدیهی است که بین هر یک از بخشهای ماشین هماهنگی قدرت و ظرفیت وجود دارد، بعنوان نمونه جنس و وزن جام بستگی به نوع ماده مورد کار دارد.
برای کار در زغال جامها سبکتر بوده و فرم و لبه ناخنهای آنها نیز متناسب این کار ساخته می شود.

⏬ مزایای شاول ⏬

۱- هدایت جام ساده است.
۲- از پائین به بالا و بالعکس بارگیری می کند.
۳- تخلیه بدون جابجایی شاسی می باشد و فقط با حرکت دورانی دکل و اتاقک صورت می گیرد.
۴- سنگ را عملاٌ با ابعاد بزرگ می پذیرد.
۵- در برابر دیوارهای سنگی بدلیل بزرگی جثه و استحکام مقاومت دارد.
۶- درسطوح (کف های) سست نیز استقرار می یابد.
