کاربرد تابلو سه فاز در آسانسور

تابلو سه فاز آسانسور، دارای سه فیوز می‌باشد و وظیفه اصلی آن، افزایش ایمنی سیستم آسانسور در صورت بروز اتصالات کوتاه است. تابلو سه فاز در آسانسور، برق سه بخش مهم در آسانسور را تامین می‌کند و در صورت چرخاندن کلید گردان بر روی تابلو، برق تمامی بخش‌ها به غیر از پریزها و روشنایی آسانسور قطع خواهد شد.

تابلو سه فاز در آسانسور چیست؟

به صورت کلی، برق آسانسور در تمامی بخش‌ها توسط یک کابل 5 رشته‌ای که از کنتور عمومی نشات می‌گیرد تامین می‌شود. در نصب هر آسانسور، باید جهت روشنایی چراغ‌ها، فعال شدن پریزهای موتورخانه آسانسور و همچنین تامین برق چاه آسانسور، از این کابل 5 رشته کمک گرفت. این کابل به کنتور مشاع متصل می‌باشد. کنتور مشاع موجود درهر ساختمان یک کنتور سه فاز است که تمامی ساکنین یک ساختمان موظف به پرداخت هزینه برق احتساب شده توسط آن هستند.

تابلو سه فاز در آسانسور، وظیفه دارد تا برق مصرفی بخش‌های مختلفی از آسانسور را تامین نماید. این بخش‌های مختلف شامل موارد زیر هستند:

  • برق موتور آسانسور و تابلوی کنترل
  • برق اتاقک و موتورخانه آسانسور
  • برق چاله و چاهک آسانسور

در نصب تابلو سه فاز آسانسور، اولین مرحله راه‌اندازی و برق‌کشی آسانسور است. این تابلو سه فاز، توسط 4 پیچ و رول پلاک، در نزدیکی تابلو فرمان آسانسور و در ارتفاع 120 الی 140 سانتی‌متر از کف موتورخانه نصب می‌شود. همچنین، بهتر است که تابلو سه فاز در آسانسور، در نزدیکی درب موتورخانه نصب گردد تا دسترسی به آن برای افراد راحت‌تر باشد.

⚡️ ویژگی‌های تابلو سه فاز در آسانسور⚡️

تابلو سه فاز، دارای سیم‌ها و شینه‌های نول و ارت و همچنین ترمینال‌های سه فاز نول و ارت می‌باشد. در داخل این تابلو، دو کلید مینیاتوری تعبیه شده است که وظیفه روشنایی چراغ تونلی آسانسور را دارند. بر روی درب تابلو سه فاز برق آسانسور، یک کلید سه فاز غلطکی و سه چراغ سیگنال وجود دارد که روشن بودن این چراغ‌های، نشان دهنده وجود برق در هر سه فاز موجود در تابلو سه فاز آسانسور است.

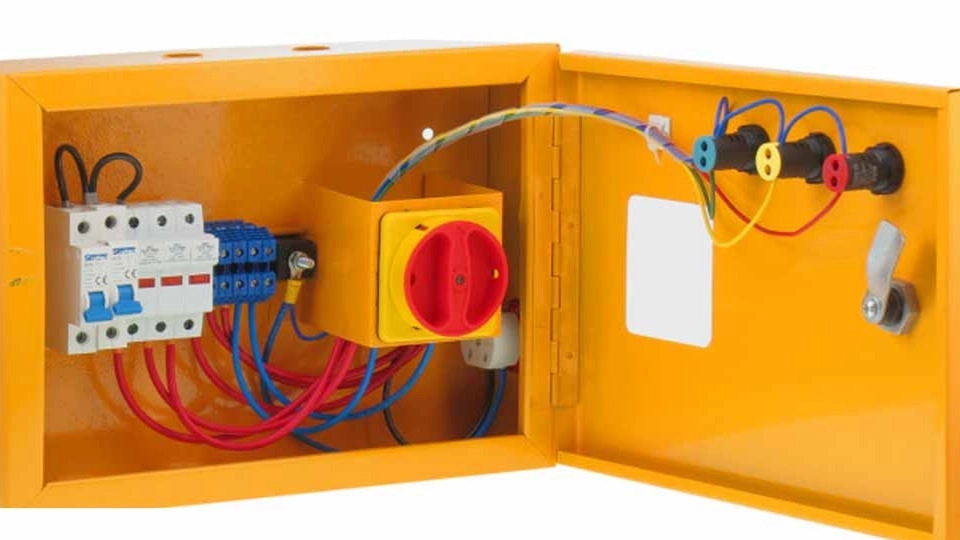

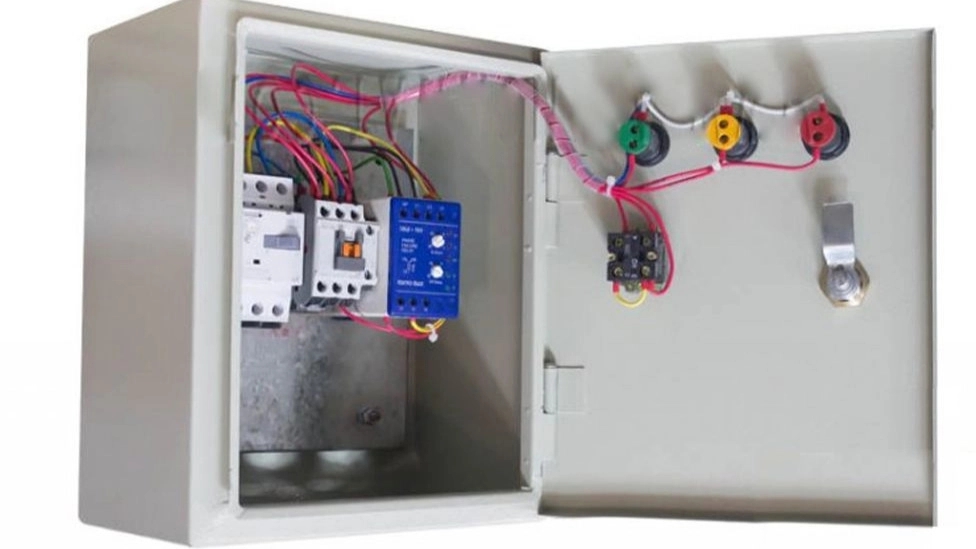

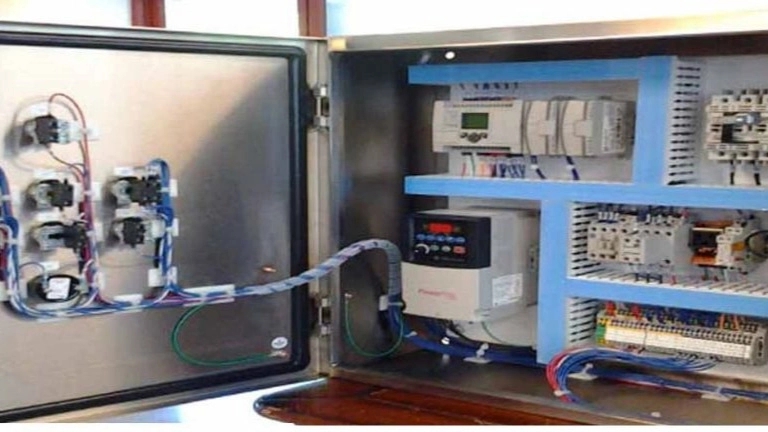

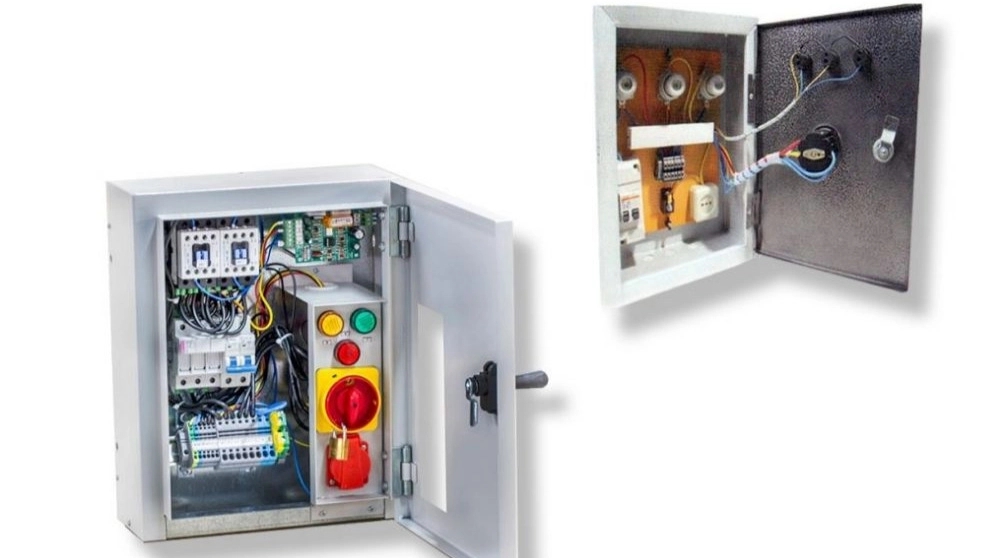

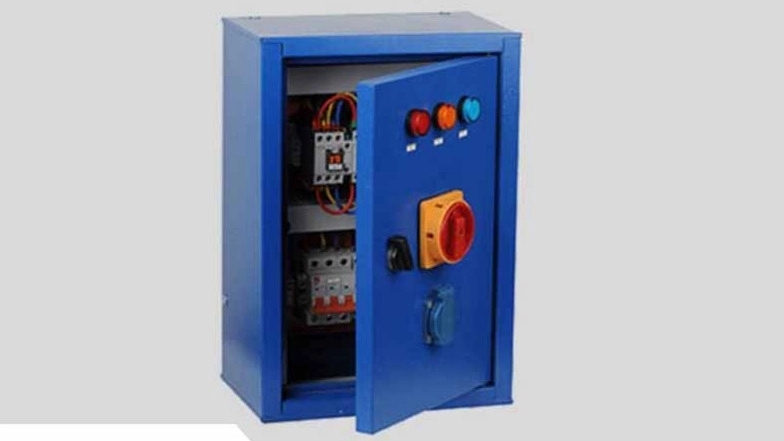

تابلو سه فاز در آسانسور، در واقع یک باکس یا جعبه است که در موتورخانه آسانسور تعبیه می‌شود و به عنوان بخش ورودی یا Input برق آسانسور عمل می‌کند. وظیفه اصلی تابلو سه فاز برق در آسانسور، این است که پیش از ورود برق به تابلو فرمان آسانسور، جریان ورودی آن را کنترل می‌کند.
در تابلو سه فاز برق آسانسور، سه فیوز فشنگی 25 الی 30 آمپر قرار داده شده است؛ اما شما باید با توجه به نوع آسانسور و کاربرد آن، این جریان‌ها را به کار گیرید. ضخامت و نوع کابل سه فاز آسانسور، به توان موتور آسانسور بستگی دارد. عوامل دیگری همچون، طول مسیر کابل‌کشی و ظرفیت آسانسورنیز وجود دارند که نوع کابل آسانسور به آن‌ها بستگی دارد.

کاربرد تابلو سه فاز در آسانسور چیست؟

تابلو سه فاز آسانسور، به صورت کلی وظیفه کنترل جریان ورودی به بخش‌های مختلف آسانسور، به ویژه تابلو فرمان آسانسور را دارد. در واقع، این قطعه به عنوان یک کنترل کننده و تبدیل جریان عمل می‌کند تا هیچ جریان غیر مجازی وارد تابلو فرمان آسانسور نشود. اگر بخواهیم وظیفه تابلو سه فاز آسانسور را به صورت تخصصی‌تر بیان کنیم، می‌توان گفت که از تابلو سه فاز برق جهت انتقال برق و توزیع سه فاز و تک فاز به دیگر تجهیزات آسانسور استفاده می‌شود.

⚡️ بررسی اجزای تابلو سه فاز آسانسور ⚡️

تابلو سه فاز آسانسور، از اجزای مختلفی تشکیل شده است که برخی از آن‌ها به توزیع برق سه فاز و برخی دیگر به توزیع برق تک فاز آسانسور مرتبط هستند. در بخش زیر، تمامی این اجزا به صورت دقیق ذکر شده‌اند:

  • سه عدد فیوز 25 آمپری
  • سه عدد فیوز 50   آمپری
  • سه عدد لامپ سیگنال
  • کلید مینیاتوری روشنایی چاهک
  • کلید مینیاتوری روشنایی کابین
  • کلید مینیاتوری موتورخانه(هواکش و روشنایی)

  • ترموستات
  • پریز
  • کانال و سیم
  • پیچ ارت
  • ترمینال‌های خروجی و ورودی
  • فیوز سه فاز
  • فیوز تک فاز
  • کلید گردان
