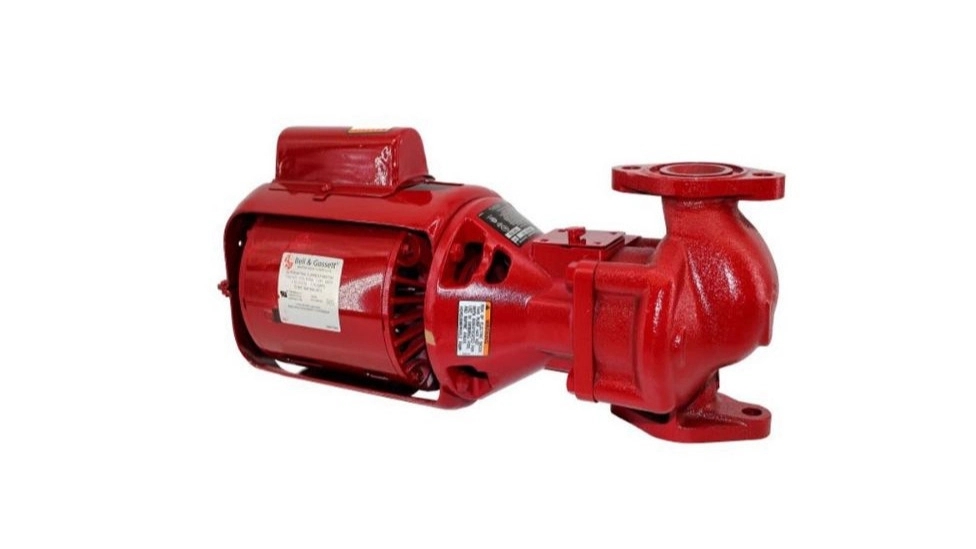

توصیه های اجرایی نصب پمپ سیرکولاتور

طبق استانداردهای توصیه شده مهندسی تاسیسات، در ساختمان هایی که دارای 8 واحد یا بیشتر باشند، در نظر گرفتن پمپ سیرکولاتور “رزرو” با همان قدرت، هد و دبی پمپ اصلی الزامی است.
بهتر است با تفکیک عملکرد پمپ سیرکولاتور آبگرم سیستم گرمایش (یا سرمایش) ساختمان با مسیر گردش آبگرم تغذیه دیگ در منبع کویلی، برای هریک از دو مسیر جهت بهره برداری بهتر در فصول مختلف سال پمپ سیرکولاتور جداگانه ای نصب گردد.
به طور کلی فرمان off- on عملکرد پمپ های سیرکولاتور توسط ترموستات جداری نصب شده روی لوله آب برگشت سیستم گرمایش (یا سرمایش) انجام می پذیرد.

تنظیم دمای ترموستات جداری نصب شده روی خط لوله مکش پمپ سیرکولاتور، معمولا باید حدود 5 درجه سانتیگراد کمتر از دمای تعیین شده ترموستات مستغرق دیگ آبگرم موتورخانه ساختمان باشد.
نصب صافی (strainer) در لوله مکش کلیه پمپ ها و نصب لرزه گیر در لوله ورودی و خروجی پمپ های سیرکولاتور زمینی ضروری است.

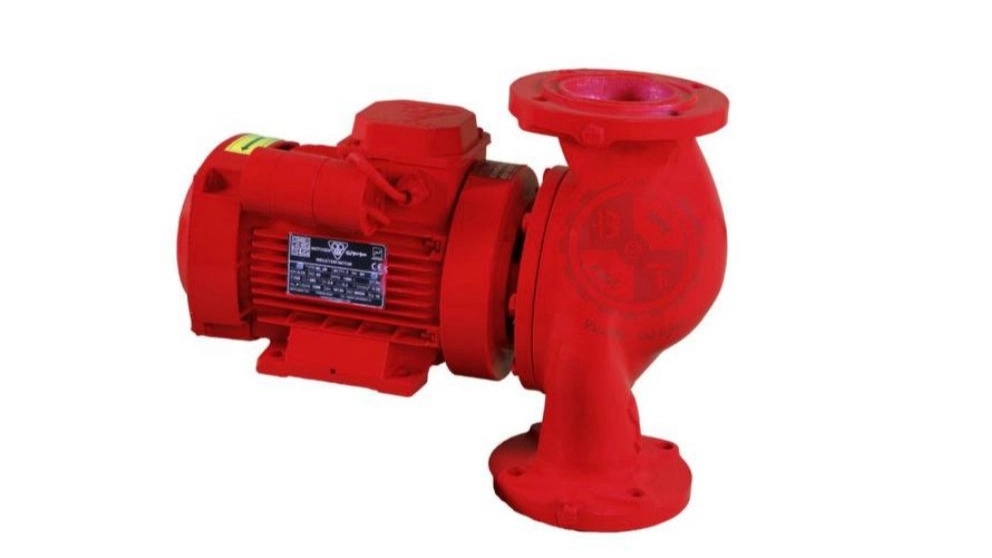

♦️ دیاگرام نصب پمپ زمینی سیرکولاتور ♦️

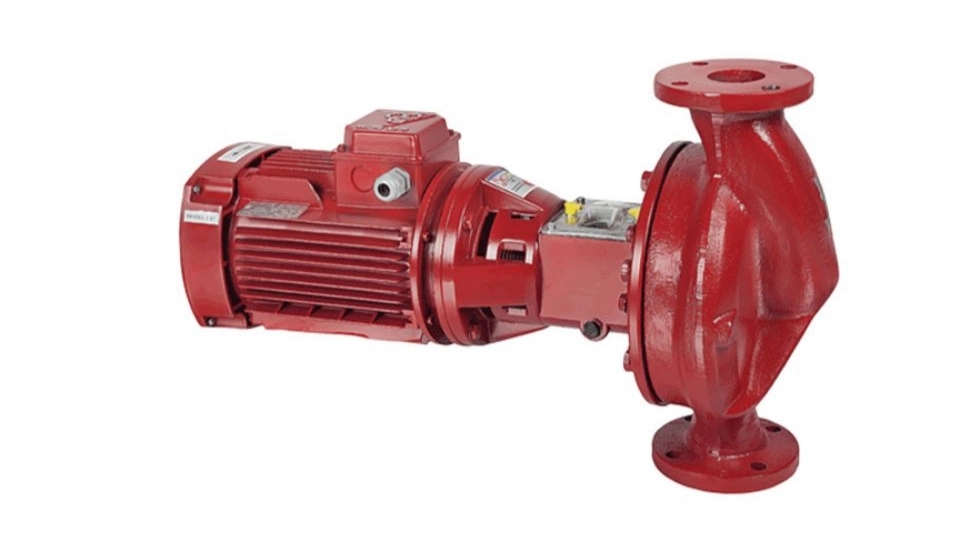

در مسیر لوله آب رفت و برگشت کلیه پمپ ها نصب شیر فلکه دروازه ای همراه با مهره ماسوره (و یا فلنج در سایزهای بزرگتر) به منظور ایجاد امکان قطع جریان آب درون لوله و خارج کردن پمپ از محل خود جهت انجام تعمیرات احتمالی الزامی می باشد.اجرای یک مسیر لوله بای پاس (By Pass) برای هر پمپ سیرکولاتور تک مداره با سایز لوله اصلی همراه با شیر فلکه دروازه ای در مسیر آن الزامی است.
به منظور جلوگیری از بازگشت آب سیستم به سمت پمپ ها، نصب شیر یکطرفه بصورت افقی در مسیر آب خروجی از پمپ ها الزامی است.

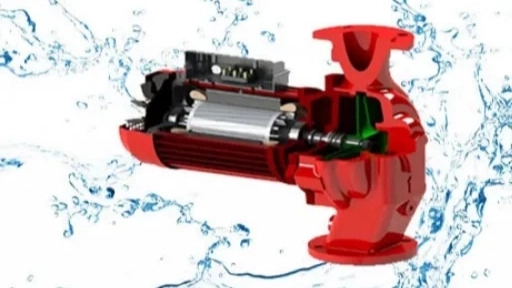

پمپ های سیرکولاتور معمولا در مسیر برگشت آب مدار سیستم های سرمایش یا گرمایش نصب می گردند. به عبارت دیگر در سیستم های گرمایش قبل از دیگ حرارت مرکزی و در سیستم های سرمایش قبل از چیلر قرار می گیرند، به طوریکه خروجی آب پمپ های سیرکولاتور در سیستم های گرمایش وارد دیگ شده، سپس در رادیاتور ها و فن کویل ها توزیع می گردد و در سیستم های سرمایش خروجی آب پمپ سیرکولاتور به اواپراتور چیلر و سپس به فن کویل ها و کویل هواساز ها وارد می شود. به منظور برگشت آبگرم مصرفی استفاده نشده در لوله کشی آبگرم ساختمان، نصب پمپ برگشت آبگرم قبل از منبع کویلی یا دو جداره روی لوله برگشت آبگرم ضروری است. معمولا پمپ برگشت آبگرم مصرفی به منبع دوجداره یا حتی منبع کویلی موتورخانه ساختمان از نوع پمپ خطی سایز 1 اینچ یا 1/4 1 اینچ گراندفوس (GRUNDFOS)، داب (DAB) و یا برند ویلو (WILO) در نظر گرفته می شود.
