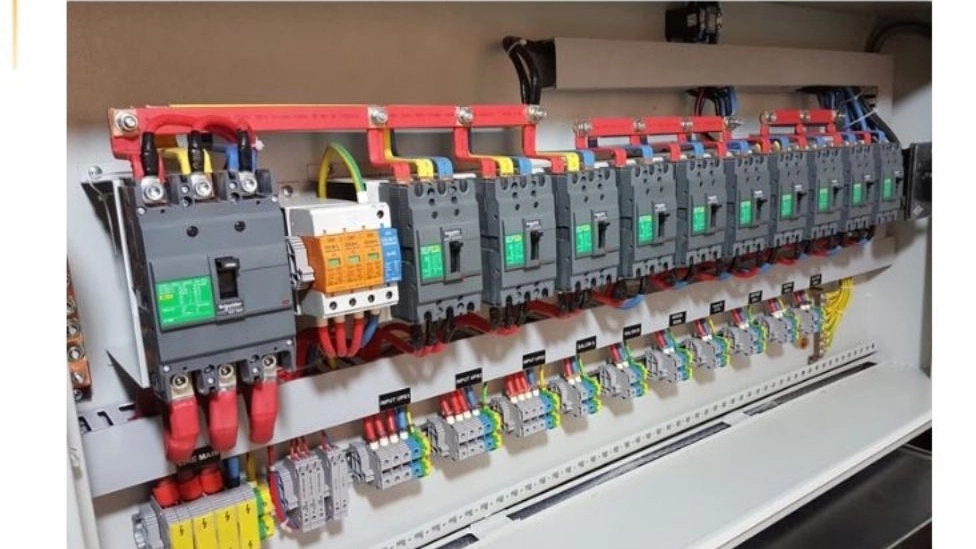

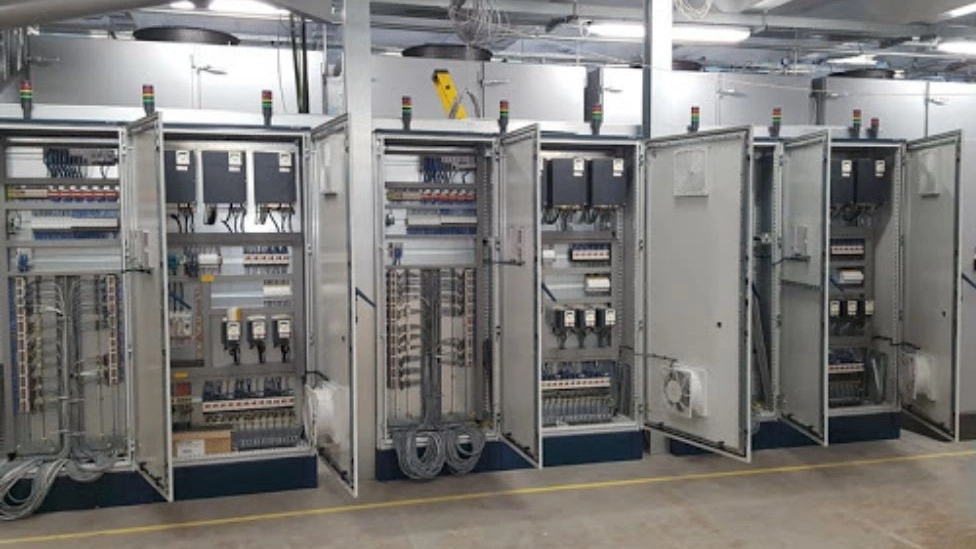

☑️ خصوصیات تابلو چنج آور
در اینجا با برخی از ویژگیهای تابلو برق چنج آور آشنا خواهیم شد.
ولتاژ کنترل (فرمان) از 12 تا 220 ولت AC و DC
درجه حفاظت IP4X
قابلیت نصب PLC
ولتاژ نامی ۴۰۰ ولت
☑️ بهصورت کلی سه حالت برای تابلو برق چنج آور وجود دارد
حالت اول: زمانی که برق شهر یا شبکه سراسری وصل باشد خروجی ژنراتور یا یو پی اس قطع است و پس از مدتزمان مشخصی توسط کاربر کلید مربوط به برق شهر وصل میشود.
حالت دوم: در این حالت وقتی برق شهر قطع شود پس از مدت مشخصی اپراتور کلید مربوط به برق ژنراتور یا یو پی اس را در تابلو به حالت وصل میبرد و خروجی برق وارد مدار میشود.
حالت سوم: زمانی که برق سراسری وصل شود، بلافاصله برق یو پی اس یا ژنراتور اضطراری قطع میشود و پس از مدت مشخصی برق شهر وارد مدار میشود.
☑️ مشخصات المانهای الکتریکی
به ترتیب اولویت از کلیدهای موتوردار چنج آور، هوایی، کام پکت یا الکترونیکی و سپس کنتاکتور با مارکهای زیمنس، سوکومک، اشنایدر، LS، چانت chint و سپس از هیوندای استفاده میشود. توجه داشته باشید که کنتاکتور هیچگونه حفاظتی روی جریان خروجی نخواهد داشت و به همین دلیل ممکن است پلاتینهای آن ذوب شوند و دیگر قطع نشوند بنابراین از یک کلید قابل تنظیم اصلی ورودی شبکه و یک کلید همر در خروجی ژنراتور تعبیه شود.
سیمکشی موتور با دقت و با سیمها و عایقهای نسوز انجام شود و در جاهایی که حرارت کمتری دارند خوشفرم عبور کنند.
بهتر است سیستم کنترلی مینی PLC یا بردهای کنترلی مارک دیپسی یا کوپ یا امگو یا انکو باشد.
کلیدهای مینیاتوری را سعی کنید از برند زیمنس یا اشنایدر اصلی تهیه کنید یا در نهایت از کارلو استفاده کنید.
توجه کنید که از شارژرهای اصلی و درجهیک مثل شارژر enko، deep sea که 10A هستند استفاده کنید.
سایر المانها را از برندهای معتبر اروپای غربی انتخاب کنید.
بدنه تابلو سلول ریتال یا سیواکن باشد.
حتماً سیستم ارتینگ به نول همبندی شده باشد و از طرفی به همه تابلو برقها و دیزل ژنراتور متصل باشد.
پرس کابلشو و کابلکشی حتماً بهصورت استاندارد انجام شود.
شمش کشیها طبق استاندارد باشد و حتماً روی آنها اکسید نقره یا شیرینگ حرارتی کار کنید.
در انتخاب سایز سیمهای فرمان نهایت دقت را داشته باشید. (طول، حرارت، محیط، ضریب همجواری، ارتفاع از سطح دریا و … در نظر گرفته شود)
IP تابلو بالا باشد، برای تهویه، حذف رطوبت، بستن روزنههای اضافی، فیلتراسیون، روشنایی و جداسازی بخش قدرت از فرمان اقدام شود.
☑️ مشخصات فنی ساخت تابلو چنج آور
☑️ نقشه ساخت تابلو چنج آور
قبل از ساخت تابلو چنج آور نقشه سه خطی یا تکخطی و نقشه جانمایی تجهیزات ارائه میگردد.
☑️ رنگ تابلو برق ژنراتور اضطراری
رنگآمیزی بهصورت الکترواستاتیک یا همان پودری انجام شود، توجه داشته باشید که قبل از رنگآمیزی حتماً چربی و فسفاته زدایی بهصورت اسید شویی انجام شود.
از رنگ کرمی با کد ۷۰۳۵ یا سفید ۷۰۳۲ رنگهای عایق رطوبت، ضربه و حرارت استفاده شود. ضخامت رنگ برای تمام اجزای بدنه بین ۷۰ تا ۱۱۰ میکرون باشد.
مونتاژ بدنه تابلو برق حتماً قبل از رنگآمیزی انجام شود و تمامی سوراخکاریهای موردنیاز انجام، سپس دمونتاژ و رنگآمیزی شود تا در برابر رطوبت بهخوبی عایق شود.
☑️ عملکرد تابلو ATS&AMF
کنترل و نظارت بر تغذیه بار مصرفی شبکه یا ژنراتور در زمان بروز اختلال یا خاموشی در شبکه، مراحل زیر بهصورت اتوماتیک انجام میشود. جهت حفاظت کلید اتوماتیک دیزل ژنراتور در مواقع over load و over current باعث قطع شدن مدار میشود.
استارت دیزل بهصورت خودکار و بافاصله زمانی مشخصشده انجام میشود که اگر در بار اول استارت، ژنراتور روشن نشود، سه بار بافاصله زمانی مشخص استارت انجام میشود و اگر بازهم روشن نشد، استارت متوقفشده و آلارم به صدا در میآید.
☑️ سیستم برد ژنراتور
تابلو کنترل اتوماتیک بایستی بر پارامترهای مختلفی از دیزل ژنراتور و شبکه نظارت داشته باشد تا در مواقع ضروری با اعمال فرمانهای لازم سیستم را در مقابل خطرات احتمالی محافظت کند.
☑️ پارامترها
حفاظت دیزل ژنراتور در برابر افزایش درجه حرارت روغن
حفاظت ژنراتور در مقابل تغییرات غیرمجاز فرکانس
کنترل و نظارت بر سطح سوخت موجود در داخل تانک روزانه
نظارت و حفاظت دیزل ژنراتور در برابر کاهش فشار روغن، افزایش درجه حرارت آب، دور غیرمجاز، سنسور سطح آب رادیاتور، سنسور سطح گازوئیل و سایر سنسورها
نظارت بر اشکال در سیستم استارت دیزل ژنراتور
نظارت بر سطح ولتاژ و چگونگی شارژ باطری
نظارت بر ولتاژ سه فاز برق شبکه و ژنراتور و حفاظت در مقابل over voltage and under voltage
حفاظت ژنراتور در مقابل خطاهای افزایش بار، اتصال کوتاه، ارت فالت و جابجایی توالی فاز به کمک رلههای حفاظتی خارجی و داخلی

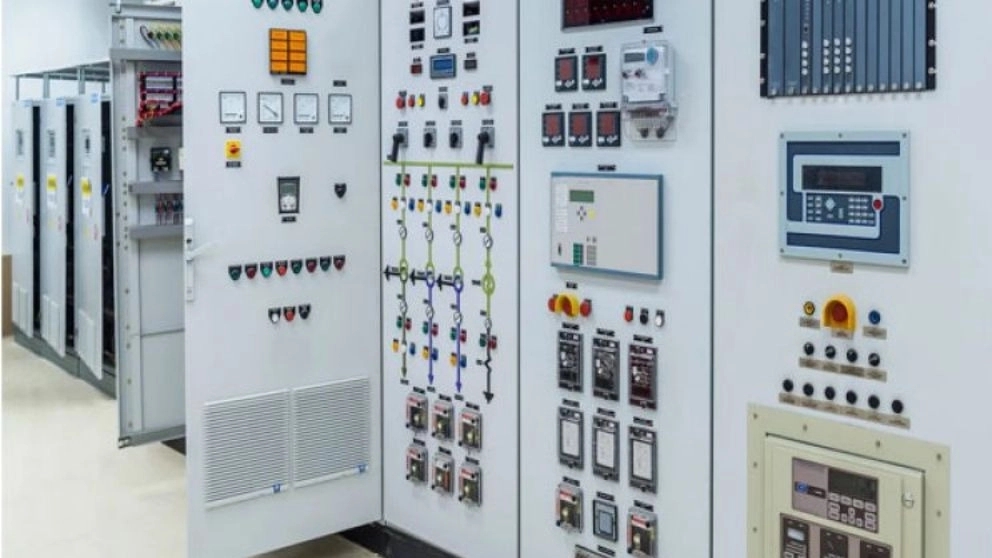

☑️ مشخصات تابلو چنج اور
ورق ۵/۱ روبند خور رنگ استاتیک پودری
ابعاد تابلو با توجه به آمپر دیزل و قطعات داخل تابلو متفاوت میباشد.
اجناس مورداستفاده در تابلو نیز با توجه به درخواست مشتری متغیر میباشد.
