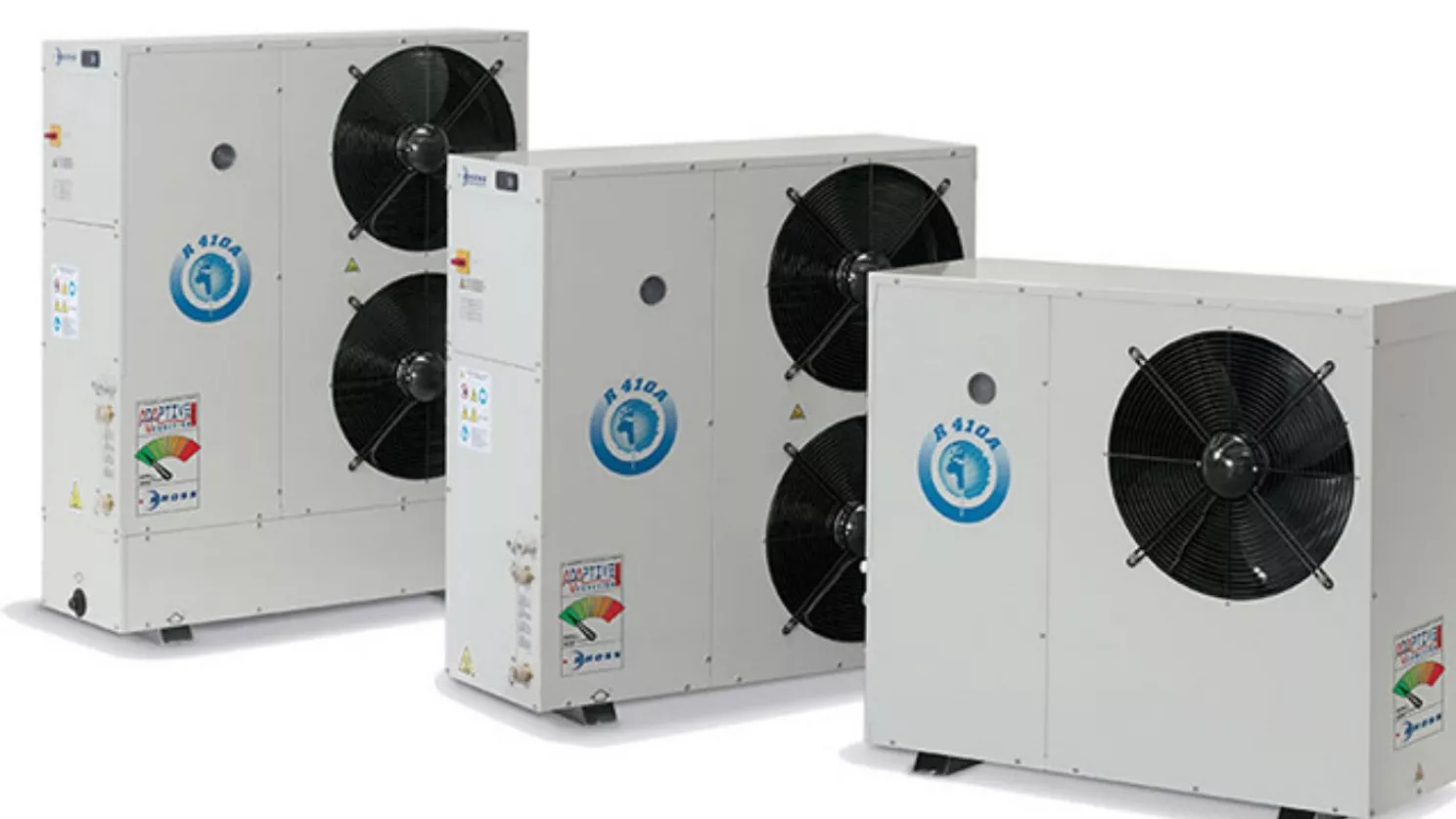

چیلر چیست و چه کاری انجام می دهد ؟
چیلر دستگاهی است که با استفاده از فرآیند تقطیر و تبخیر یک مبرد (مانند R134a) در حال گردش بین اجزای چیلر تراکمی (یا اجزای چیلر جذبی) ، حرارت را از یک قسمت دستگاه به قسمت دیگر در یک چرخه (سیکل) منتقل می کند. کار چیلر این است که آب را برای سرمایش هوای ساختمان و یا مصارف صنعتی ، سرد کند. آب سرد شده در چیلر با پمپ و از طریق لوله کشی به واحدهای توزیع کننده هوای سرد مانند فن کویل های تعبیه شده در داخل ساختمان یا دستگاه هواساز ارسال می شود. لوله های منتقل کننده آب سرد به خوبی عایق کاری می شوند تا دمای آب سرد حفظ گردد و بدین ترتیب ضمن جلوگیری از افت راندمان ، از تشکیل برفک (یخ خشک) بر روی دیواره بیرونی لوله ها نیز جلوگیری می شود. علاوه بر سرمایش ساختمان ها ، آب سرد می تواند در فرآیندهای صنعتی نیز به عنوان آب خنک کننده یک دستگاه مورد استفاده قرار بگیرد. آب سرد چیلر در مداری بسته جریان دارد. منظور از مدار بسته این است که آب درون لوله ها و کویل ها جریان پیدا کرده و راهی برای تبخیر آن وجود ندارد.
شناخت اجزای چیلر تراکمی
اجزای چیلر تراکمی شامل دو عدد مبدل حرارتی آب خنک یا هوا خنک (به نام کندانسور و اواپراتور) ، یک یا چند کمپرسور (از نوع اسکرال ، اسکرو ، پیستونی یا سانتریفیوژ) ، یک شیر منبسط کننده به نام شیر انبساط و مقداری سیال مبرد است.
![۲ . کندانسور چیلر تراکمی](/_next/image?url=https%3A%2F%2Fcdn-ir1.behzi.net%2Feditor%2Fcover%2F1693897443806.jpg&w=3840&q=100)
۱ . کمپرسور چیلر
مبرد در حالت گازی شکل وارد کمپرسور می شود. وظیفه کمپرسور این است که مبرد گازی را فشرده کرده و فشار و دمای آن را به شدت افزایش دهد و از طریق لوله به یک مبدل حرارتی آب خنک یا هوا خنک به نام کندانسور ارسال کند.
۲ . کندانسور چیلر تراکمی
دو نوع کندانسور آب خنک (آبی) و هوا خنک (هوایی) وجود دارد. مبدل حرارتی آب خنک (کندانسور) معمولا از نوع مبدل پوسته و لوله (شل اند تیوب) است که از درون لوله های آن مبرد و از اطراف لوله ها، آب عبور می کند. آب حرارت بالای مبرد را گرفته تا مبرد از حالت گاز به حالت مایع تغییر فاز دهد. آبی که حرارت را می گیرد، خودش به خنک کاری نیاز دارد و با پمپ به دستگاه کولینگ تاور (برج خنک کننده) ارسال می شود تا در برج مجددا خنک شده و به مبدل حرارتی چیلر (کندانسور) برگردد. به این نوع چیلر، چیلر تراکمی آب خنک گفته می شود زیرا کندانسور آن از نوع آب خنک است. در شکل زیر به صورت شماتیک اجزای چیلر تراکمی آب خنک ، برج خنک کننده و هواساز نشان داده شده است.

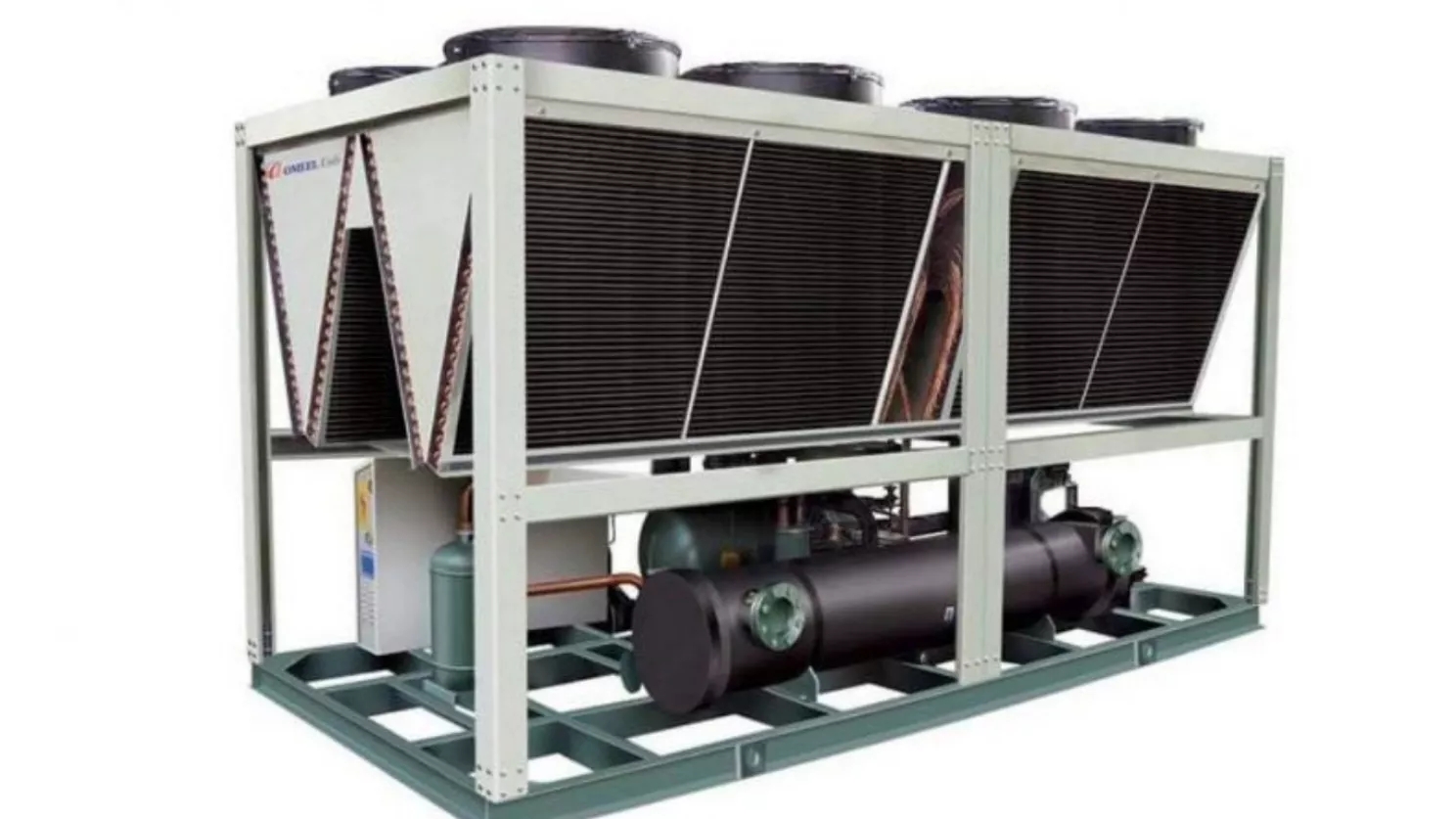

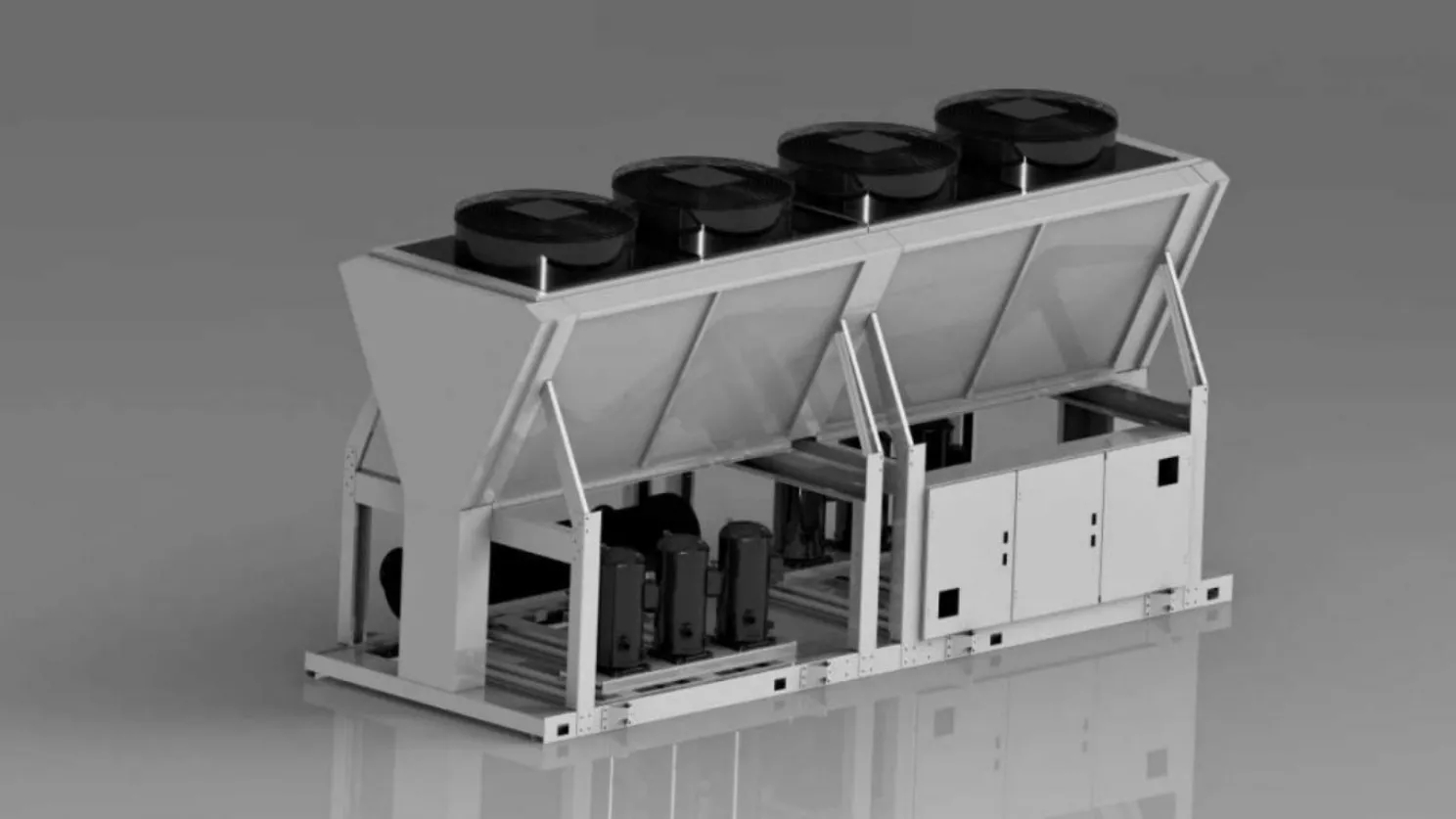

اگر مبدل حرارتی کندانسور از نوع آب خنک نباشد و به جای آن از نوع مبدل هوا خنک باشد، هوا از اطراف لوله های کندانسور توسط فن دمیده شده و حرارت را از مبرد می گیرد تا مبرد از حالت گاز به حالت مایع تغییر فاز دهد که به آن کندانسور هوا خنک گفته می شود و به این نوع چیلر، چیلر تراکمی هوا خنک گفته می شود. در شکل زیر یک چیلر تراکمی هوا خنک که در شرکت ما ساخته شده است را مشاهده می کنید که کندانسور هوا خنک آن به همراه فن های موجود در بالای چیلر نشان داده شده است. (چیلر هوا خنک فاقد برج خنک کننده است)
![](/_next/image?url=https%3A%2F%2Fcdn-ir1.behzi.net%2Feditor%2Fcover%2F1693897444012.jpg&w=3840&q=100)
۳ . شیر انبساط
شیر انبساط به این علت بعد از کندانسور بر سر راه مبرد قرار می گیرد که فشار را از روی مبرد با منبسط کردن، بردارد و مجدد آن را از حالت مایع به حالت گاز تبدیل کند. بعد از شیر انبساط حدود ۲۵ درصد از مبرد از حالت مایع به حالت گاز تغییر فاز داده و مخلوطی از مبرد مایع و گازی وارد مبدل حرارتی دیگری به نام اواپراتور چیلر می شود.
۴ . اواپراتور
معمولا مبدل حرارتی اواپراتور از نوع پوسته و لوله آب خنک است که از درون لوله های آن مبرد و از اطراف لوله ها آب عبور داده می شود. مخلوط مبرد مایع و گازی تمایل بسیار زیادی برای تبخیر کامل پیدا کرده و این بار با گرفتن حرارت از آب، آب را به شدت سرد می کند. سپس این آب سرد شده برای مصارف سرمایش هوای داخل ساختمان (به فن کویل یا هواساز) یا مصارف صنعتی با پمپ ارسال می شود. مبرد که به طور کامل تبخیر شده مجددا وارد کمپرسور شده و سیکل چیلر تراکمی تکرار می گردد. بنابرین اجزای چیلر تراکمی از چند قسمت تشکیل شده که در همه دستگاه های چیلر تراکمی این چند جز وجود دارد.
