آشنایی با ابزار قالب تزریق پلاستیک

❇️ ابزار قالب تزریق پلاستیک

قالب گیری تزریق پلاستیک یا تزریق پلاستیک تولید قطعات پلاستیکی در مقادیر زیاد با استفاده از دستگاه های قالب گیری تزریقی است. برای درک اینکه چگونه کار می کند، باید دانش اولیه در مورد ابزار قالب تزریق پلاستیک، چیستی آنها، نحوه کار آنها، کجا پیدا کردن آنها و اینکه کدام ابزارهای قالب تزریق برای کارهای خاص بهترین هستند را داشته باشید.

❇️ قالب تزریقی چیست

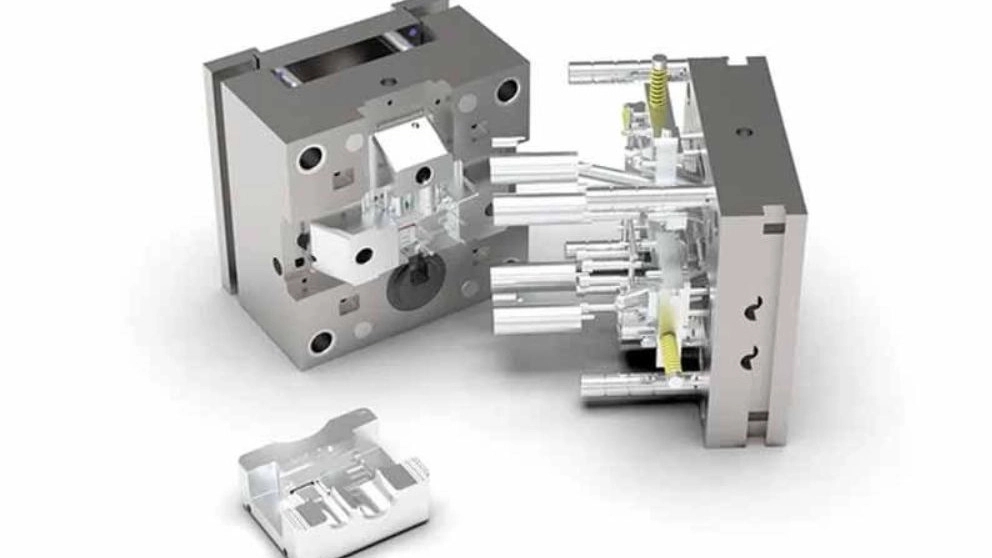

قالب تزریق یا صفحه A ابزار ماشینکاری شده ای است که در فرآیند قالب گیری تزریق پلاستیک استفاده می شود. پلاستیک های مذاب را به کالاهای پلاستیکی نهایی تبدیل می کند. این نقطه ورود است که به پلاستیک ذوب شده اجازه می دهد از واحد تزریق عبور کند. ورودی قالب تزریق را بوش اسپرو می گویند. آنها به رانر ها وصل می شوند، تونل هایی که اسپرو را به تصویر حفره متصل می کنند. به طور کلی، این ابزار قالب گیری تزریقی بسته به حجم تولید شما می تواند دارای حفره های تک یا چند گانه باشد.

❇️ قالب اجکتور چیست

قالب اجکتور یا صفحه B بخشی از ابزار قالب گیری تزریقی است که به عنوان نقطه خروجی عمل می کند که از طریق آن قطعات پلاستیکی از قالب تزریق خارج می شوند.هنگامی که قالب های پلاستیک مذاب شکل می گیرد، واحد گیره صفحه B را از قالب تزریق می لغزد و یک نقطه خروج ایجاد می کند و محصولات پلاستیکی را با استفاده از پین های اجکتور از قالب های تزریق خارج می کند.

❇️ انواع گیت ابزار قالب تزریقی

دهانه کوچکی که هنگام باز شدن قالب ایجاد می شود گیت یا دروازه نامیده می شود. پلاستیک از طریق این سوراخ ها وارد حفره های قالب می شود. دو نوع دروازه اصلی در قالب های تزریق وجود دارد. آنها عبارتند از:

* گیت های با تراش خودکار: این گیت ها به طور خودکار و بدون دخالت اپراتور باز می شوند. به این ترتیب، آسیب و زخم کمتری وجود دارد. این گیت ها شامل گیت هات رانر، گیت سوپاپ و گیت پین اجکتور می باشد.
* گیت‌هایی که به ‌صورت دستی بریده‌ شده‌اند: این نوع گیت‌ها به یک اپراتور نیاز دارند تا پس از اتمام یک چرخه، اجزا را از دونده‌ها جدا کند. آنها شامل اسپرو، عنکبوت، دروازه همپوشانی، و دیگران هستند.

❇️ انواع قالب های تزریق پلاستیک

قالب های تزریق بسته به محصول پلاستیکی که می خواهید تولید کنید از نظر شکل و اندازه متفاوت است. انواع مختلفی از قالب های تزریقی وجود دارد که می توانید برای فرآیند قالب گیری تزریق پلاستیک خود از آنها استفاده کنید، اما قالب گیری دو صفحه ای بیشترین استفاده را دارد. انواع قالب های تزریق پلاستیک بر اساس موارد زیر طبقه بندی می شوند:

⚜️ تعداد حفره های قالب

یکی از راه‌ های اصلی برای یافتن وجه تمایز قالب‌ تزریق پلاستیک، تعداد حفره‌ های قالب است. در این دسته سه نوع قالب تزریق وجود دارد. آنها شامل موارد زیر است:

قالب های بزرگ: قالب های بزرگ دارای حفره های متمایز متعددی هستند. شرکت های تولیدی از آن برای تولید قطعات پلاستیکی با اشکال و اندازه های مختلف استفاده می کنند.
قالب های تک حفره: برای ایجاد یک قطعه قالب گیری در هر چرخه استفاده می شود زیرا فقط یک حفره دارد. آنها معمولاً برای تولیدات پلاستیکی با حجم بالا ایده آل نیستند، اما ارزان تر از سایرین هستند.

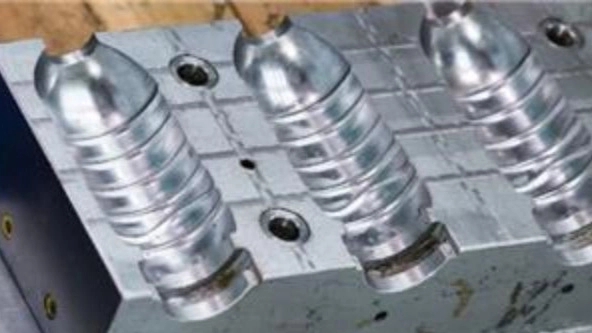

قالب های چند حفره: این ابزار قالب گیری تزریقی دارای چندین حفره یکسان برای تولید حجم زیادی از ظروف مشابه است.

⚜️ سیستم تغذیه

روش دیگر برای متمایز کردن ابزارهای قالب‌گیری تزریق پلاستیک از طریق سیستم تغذیه آنها، مجموعه‌ای از کانال‌ها شامل رانرها، دروازه‌ها و اسپروها است که پلاستیک مذاب را به داخل حفره قالب هدایت می‌کنند.

⚜️ صفحه قالب

همانطور که گفته شد، صفحات قالب یکی از ابزارهای قالب گیری است که برای تولید ظروف پلاستیکی استفاده می شود. می توانید از تعداد صفحات قالب برای متمایز کردن ابزارهای مختلف تزریق پلاستیک استفاده کنید. آنها شامل موارد زیر است:

قالب تزریق دو صفحه ای: این قالب تزریقی دارای هزینه های ابزار مقرون به صرفه ای است و تقریباً با هر سیستم دونده ای قابل استفاده است و آن را به پرمصرف ترین قالب تزریق توسط صدها هزار شرکت تولید کننده پلاستیک تبدیل می کند. با این حال، آنها بیشتر با قالب های تک حفره ای آشنا هستند.
قالب گیری تزریقی سه صفحه ای: بر خلاف قالب دو صفحه ای با یک خط جداکننده، دارای یک صفحه استریپر اضافی با دو خط جداکننده است. این خطوط سیستم در حال اجرا را از قطعات قالب گیری تزریقی جدا می کند.
قالب تزریق پشته ای: گران ترین قالب تزریقی برای خرید در این دسته است، اما کارآمدتر است و هزینه های عملیاتی کلی را کاهش می دهد. همچنین در هر چرخه از چند تناژ گیره استفاده می کند.
