بررسی همه جانبه جک آسانسور هیدرولیکی

اجزاء اصلی آسانسور هیدرولیک

۱ – جک هیدرولیکی

۲ – پاوریونیت

۳ – شلنگ یا لوله فلزی

۴ – پایه جک

۵ – روغن

در این مقاله قصد داریم تا شما را با انواع جک هیدرولیک آسانسور و نحوه انتخاب و نصب درست جک هیدرولیکی آشنا کنیم. جک آسانسور هیدرولیکی یکی از مهم ترین اجزای اصلی این نوع آسانسور می باشد. در واقع این جک ها هستند که نیروی هیدرولیک یا سیال روغن را به نیروی مکانیکی تبدیل می کنند و چون تعویض یا تعمیر جک ها پس از نصب در چاهک آسانسور کار بسیار دشواری است بهتر استاز همان ابتدا جک انتخاب شده دارای کیفیت و شرایط استاندارد را دارا باشد.

اجزاء جک آسانسور هیدرولیکی

جک هیدرولیک آسانسور از یک سیلندر و پیستون تشکیل شده اند ؛ سیلندر محفظه ای است محکم و مقاوم که قسمت بیرونی آن می بایست در برابر خوردگی و رطوبت و فشار های وارده محکم و مقاوم باشد و قسمت درونی آن می بایست صاف و صیقلی باشد که پیستون درون آن جای می گیرد و در داخل آن حرکت می کند. برای آسانسورهای با ظرفیت ۳۰ تن از جک مستقیم استفاده می شود و برای ظرفیت بیش از ۳۰ تن از جک های غیر مستقیم و چند مرحله ای (stage) می شود که طول هر مرحله هفت متر می باشد و تا ارتفاع حداکثر ۲۸ متر را می توان از آن ها استفاده کرد. به استوانه ای که درون سیلندر و با کم یا زیاد شدن فشار روغن در رفت و آمد است پیستون گویند، به دلیل آنکه دو نوع بار استاتیک و دینامیکی روی آن وجود دارد بنابراین پیستون ها باید بسیار مقاوم و محکم باشند.

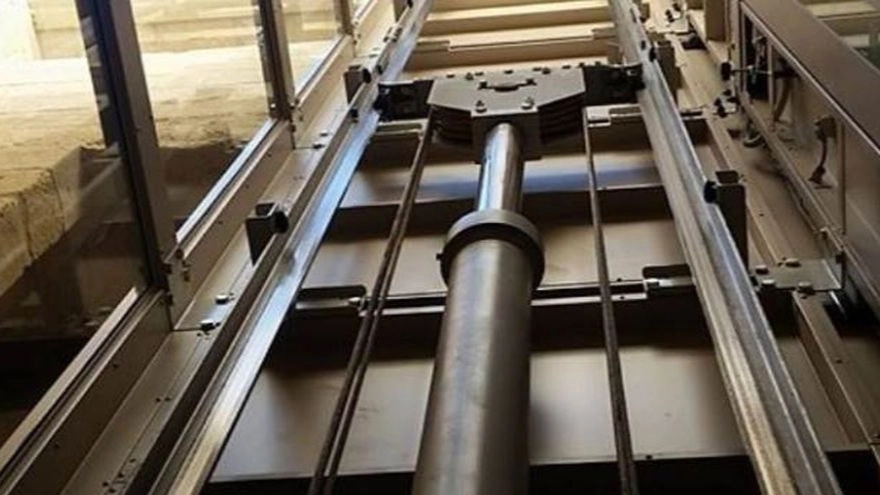

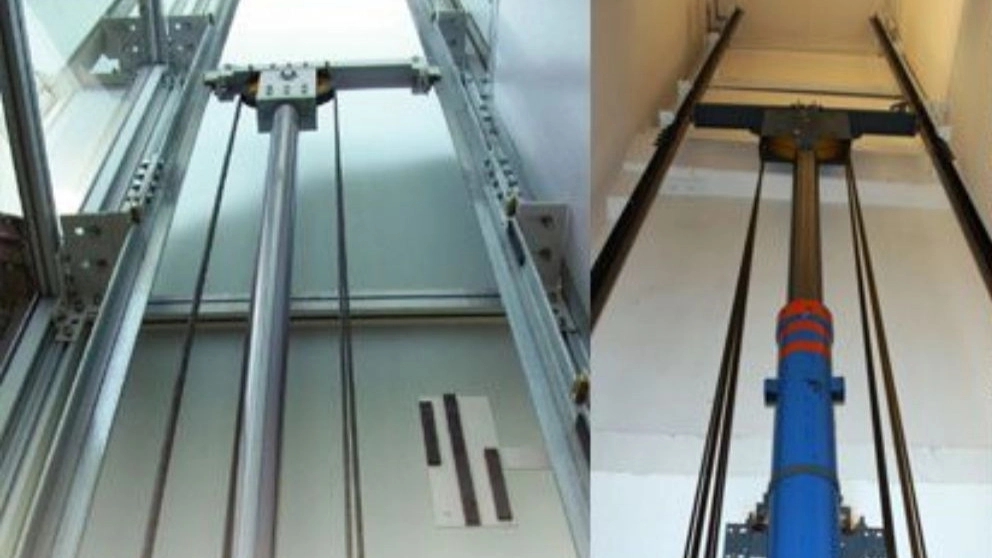

جک هیدرولیک آسانسور غیر مستقیم

این نوع جک، کابین را به وسیله سیم بکسل یا زنجیر متصل شده به یوک یا کاراسلینک حرکت می دهد. فلکه هرزگردی روی جک نصب می شود و سیم بکسل روی آن از طرفی به چاهک وصل می شودو از طرف دیگر به کاراسلینک متصل می شود.
این جک دو تکه است و یک به دو(۱:۲) می باشد ، عدد داخل پرانتز به این معناست که به ازای باز شدن یک متر جک، کابین دو متر جابه جا می شود

جک آسانسور هیدرولیکی مستقیم

این جک ها یک به یک (۱:۱) هستند و یعنی به ازای یک متر باز شدن جک ، کابین ۱ متر جا به جا می شود. جک هیدرولیک آسانسور مستقیم به یوک کابین متصل اند و دارای سیستم ها کناری و یا مرکزی می باشند.
مستقیم از زیر

این نوع جک دارای سه نوع مرحله می باشد

یعنی تک مرحله ای (یک تکه – دو تکه)
دو مرحله ای (تلسکوپی)
سه مرحله ای (تلسکوپی)

مستقیم از کنار

تک مرحله ای (یک تکه – دو تکه)
دو مرحله ای (تلسکوپی)
سه مرحله ای (تلسکوپی)
