تجهیزات تابلو برق صنعتی

زمان مطالعه 1 دقیقه

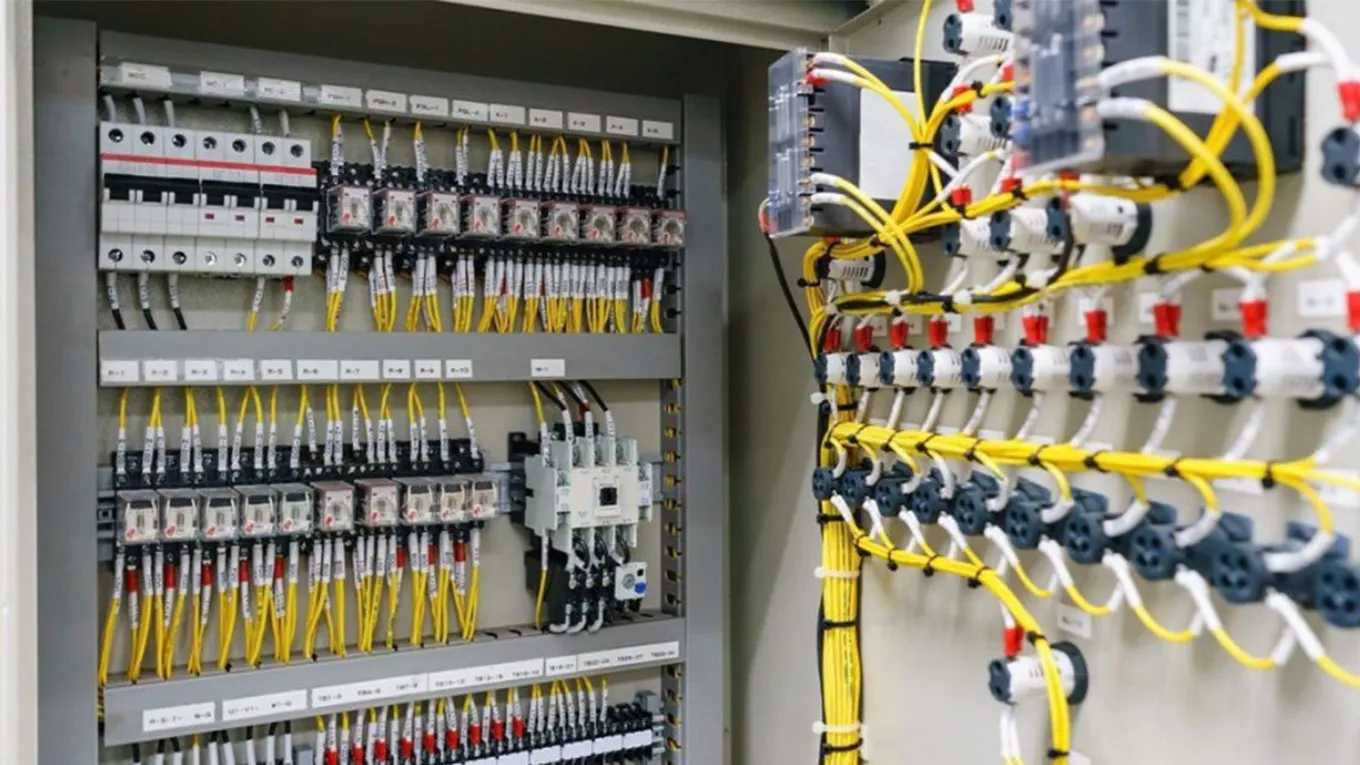

تجهیزات تابلو برق صنعتی

تجهیزات تابلو برق صنعتی

کنترل وسایل برقی کارخانه‌های صنعتی به طرز عملکرد تجهیزات الکتریکی و مدارها بستگی دارد. تأمین انرژی این وسایل و بهره‌برداری آسان، مطمئن و بدون وقفه از دستگاه‌های الکتریکی، مستلزم استفاده از تجهیزات ایمن و مرغوب است.

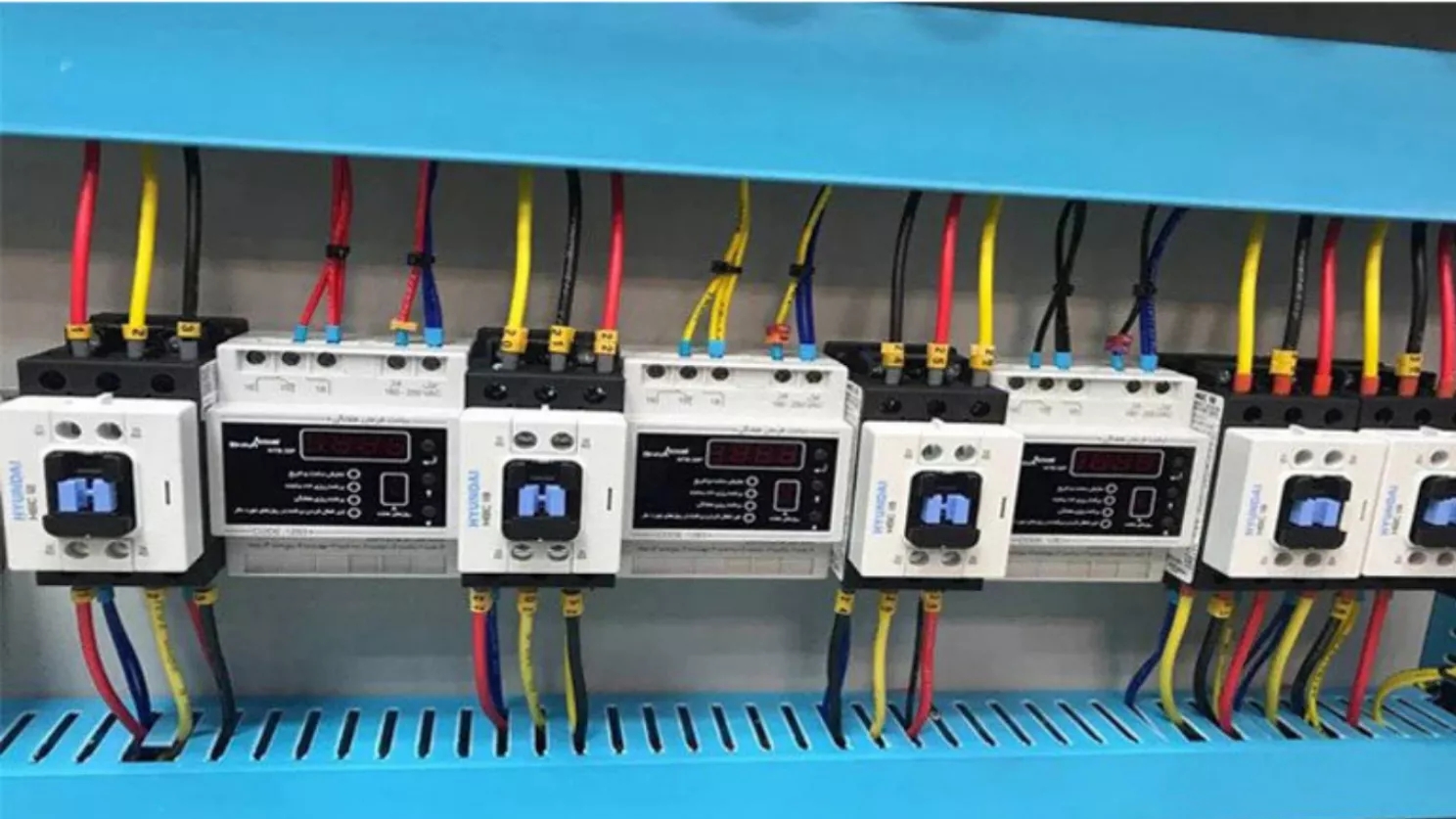

کنتاکتور

کنتاکتور

کنتاکتور در تابلو برق صنعتی وظیفه‌ی قطع و وصل جریان به الکتروموتور را انجام می‌دهد، برای اینکه بتوانیم یک موتور سه‌ فاز را از راه دور کنترل کنیم، به یک رله با کلید اتصال قوی نیاز داریم تا بتواند فشار جریان موتور را در حالت ایمن هدایت کند رله‌های الکترومکانیکی که قدرت بالایی دارند و با عنوان کنتاکتور شناخته می‌شوند، برای همین منظور ساخته شده‌اند. در صورت بروز مشکلاتی همچون افت ولتاژ، جابه‌جایی فاز، عدم تقارن ولتاژ سه فاز و یا قطع بودن یکی از فازها، کنترل فاز اجازه‌ی روشن شدن به تابلو برق را نمی‌دهد و برای همین منظور، می‌توان از تیغه‌ی باز آن در مدار، جهت استارت نمودن تابلو استفاده کرد معمولاً یک کنتاکت بسته نیز بر روی آن وجود دارد که می‌توانید آن را به یک بیزر متصل نمایید تا دلیل خاموش شدن یا روشن نشدن تابلو برق را به تکنسین یا اپراتور اعلام نماید.
باتوجه به‌ اینکه حفاظت از موتورها اهمیت زیادی دارد، اگر عملکرد غیرعادی آنها به‌ موقع تشخیص داده نشود و از ادامه کار آن جلوگیری نشود، خسارات زیادی به‌ بار خواهد آورد به‌همین منظور، و برای جلوگیری از بروز ایراد الکتریکی و یا صدمه مکانیکی به موتور، لازم است که عملکرد غیرعادی آنها از طریق رله‌های حفاظتی اضافه‌بار حرارتی یا الکتریکی تشخیص داده شود در تابلو برق، بی‌متال نقش حفاظتی موتور سه فاز در مقابل اضافه بار در کاربردهای ولتاژ پایین دارد. از بی متال برای تبدیل کردن تغییرات دما به جابه‌جایی مکانیکی استفاده می‌شود.  قطعه‌ی اصلی در بی متال ترکیبی از دو فلز با جنس‌های مختلف است و براساس اختلاف ضریب انبساط طولی دو فلز عمل می‌کند. اگر در مدار گرمای بیش‌ازحدی ایجاد شود، ضریب انبساط طولی باعث می‌شود که یکی از فلزها بیشتر خم شده و درنتیجه جریان در تابلو برق قطع شود.

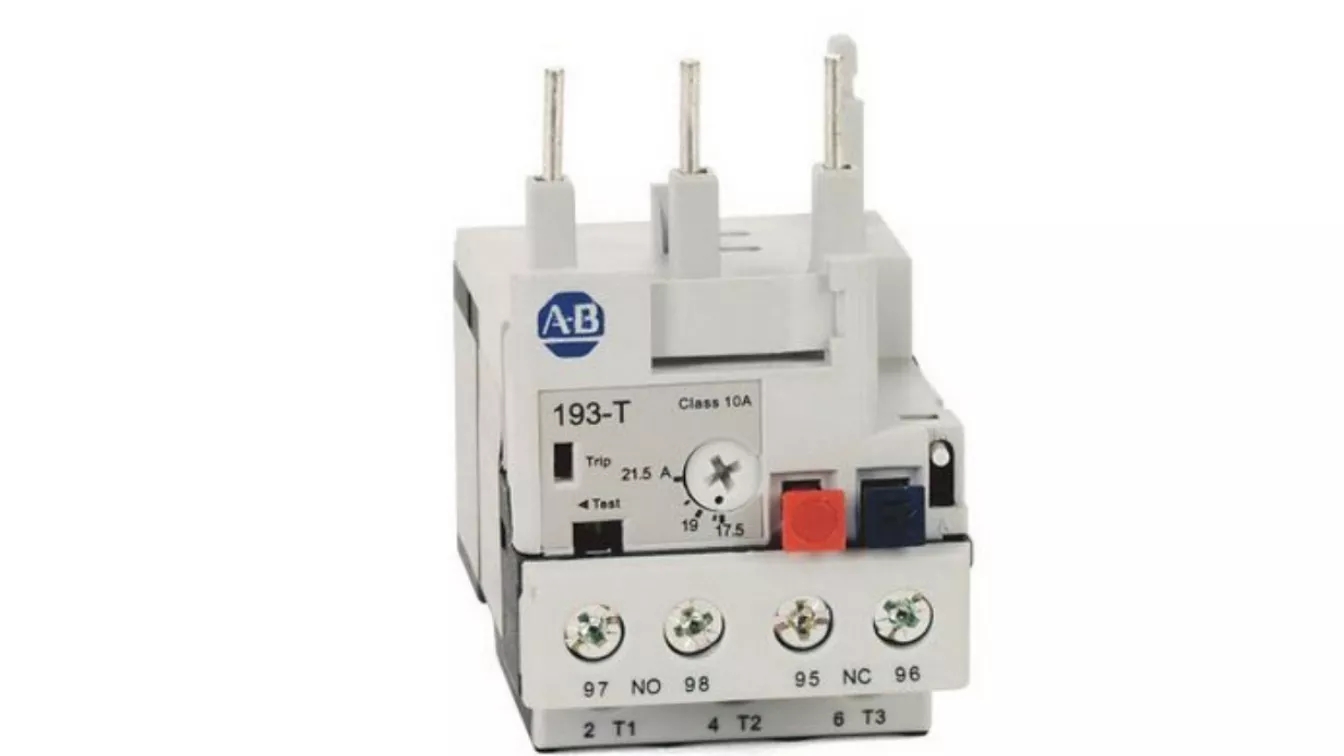

بی متال

باتوجه به‌ اینکه حفاظت از موتورها اهمیت زیادی دارد، اگر عملکرد غیرعادی آنها به‌ موقع تشخیص داده نشود و از ادامه کار آن جلوگیری نشود، خسارات زیادی به‌ بار خواهد آورد به‌همین منظور، و برای جلوگیری از بروز ایراد الکتریکی و یا صدمه مکانیکی به موتور، لازم است که عملکرد غیرعادی آنها از طریق رله‌های حفاظتی اضافه‌بار حرارتی یا الکتریکی تشخیص داده شود در تابلو برق، بی‌متال نقش حفاظتی موتور سه فاز در مقابل اضافه بار در کاربردهای ولتاژ پایین دارد. از بی متال برای تبدیل کردن تغییرات دما به جابه‌جایی مکانیکی استفاده می‌شود. قطعه‌ی اصلی در بی متال ترکیبی از دو فلز با جنس‌های مختلف است و براساس اختلاف ضریب انبساط طولی دو فلز عمل می‌کند. اگر در مدار گرمای بیش‌ازحدی ایجاد شود، ضریب انبساط طولی باعث می‌شود که یکی از فلزها بیشتر خم شده و درنتیجه جریان در تابلو برق قطع شود.

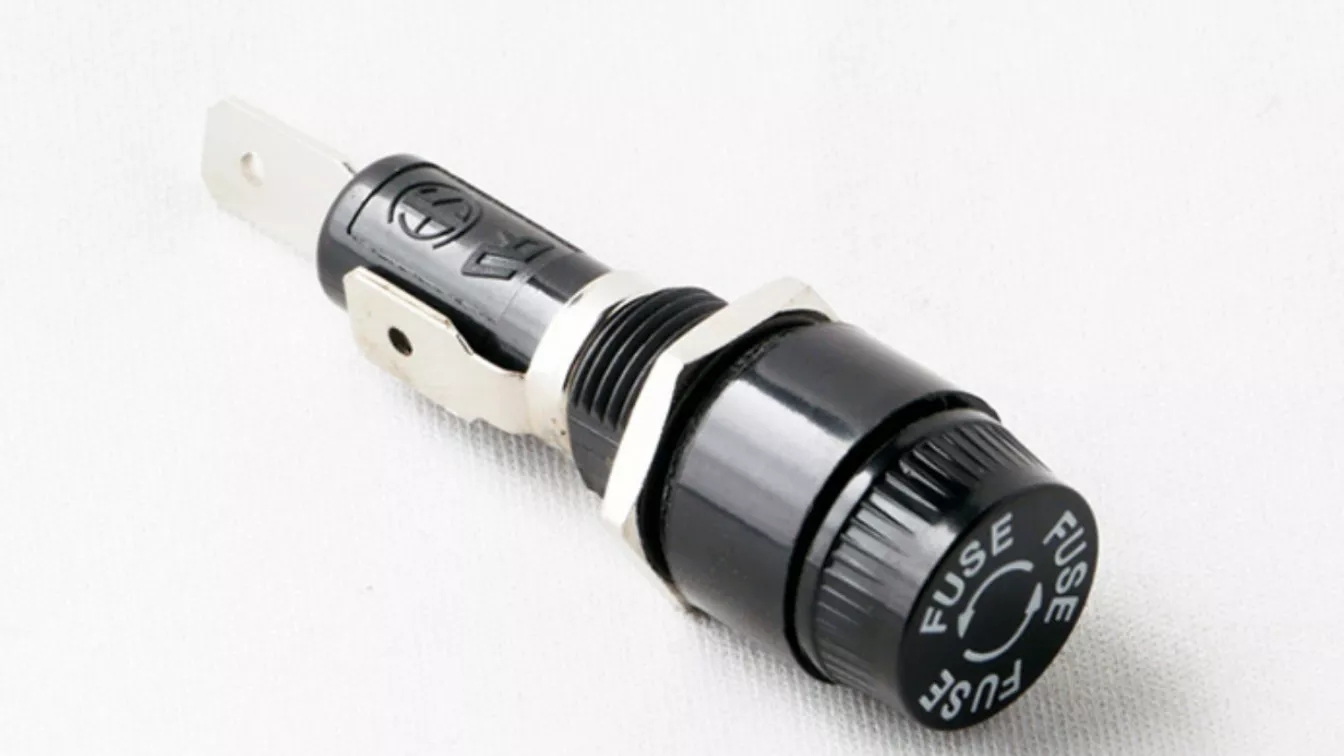

فیوز

فیوزها جزء مهم‌ترین تجهیزات تابلو برق صنعتی، تابلو برق استخری محسوب می‌شود. آنها وظیفه‌ی حفاظت از مدار در مقابل اضافه بار و اتصال کوتاه را برعهده دارند فیوزها زمانی‌که جریان بیش‌ازحد مجاز باشد، مدار را قطع می‌کنند. فیوز از یک رشته سیم تشکیل شده است که در زمان اضافه بار ذوب می‌شود و جریان را قطع می‌کند.

کلید مینیاتوری MCB

هنگام بروز شرایط غیرطبیعی در شبکه، مانند اتصال کوتاه، اضافه بار یا عبور جریان غیرمجاز، کلید مینیاتوری به‌صورت خودکار مدار الکتریکی را قطع می‌کند کلیدهای مینیاتوری نسبت به فیوزها از حساسیت بالاتری برخوردار هستند و مطمئن‌تر از آنها عمل می‌کنند. در کلیدهای مینیاتوری جریان نامی بیشتر از ۱۰۰ آمپر نیست و عملکردی حرارتی یا حرارتی-مغناطیسی دارند

کلید حرارتی MPCB

کلید حرارتی (MPCB) یا محافظ قطع کننده‌ی موتور الکتریکی، همان‌طور که از نام آن پیداست، برای حفاظت از موتور الکتریکی مورد استفاده قرار می‌گیرد. وظیفه‌ی این کلید در مدار، هم شامل حفاظت درمقابل اضافه بار (حرارتی یا الکترونیکی) و هم شامل حفاظت درمقابل خطا (مغناطیسی) است موتورهای الکتریکی کاربردهای زیادی در صنعت دارند و به‌منظور کنترل سرعت قطعات مکانیکی مورد استفاده قرار می‌گیرند. به‌همین‌دلیل، محافظت از آنها اهمیت بسیار زیادی دار

کلید کامپکت MCCB

کلید کامپکت یا همان Molded Case Circuit Breaker = MCCB جزو وسایل حفاظت الکتریکی در تابلو برق صنعتی است که برای طیف گسترده‌ای از ولتاژها و فرکانس‌های 50 هرتز و 60 هرتز مورد استفاده قرار می‌گیرد تفاوت اصلی آن با کلیدهای مینیاتوری در این است که می‌تواند جریان نامی تا 2500 آمپر داشته باشد و درعین‌حال قابلیت تنظیم شدن را نیز دارد. تفاوت دیگر این است که MCCB ها از MCB ها بسیار بزرگتر هستند.

پوش باتن یا شستی فرمان

با استفاده از پوش باتن یا شستی فرمان در تابلو برق صنعتی، می‌توان باعث تغییر در جریان الکتریکی شد. پوش باتن‌ها می‌توانند خروجی الکتریکی یا مکانیکی داشته باشند و برای کاربردهایی مانند راه‌اندازی، توقف، ایجاد تغییر، رفع خطا و مواردی دیگر در مدارهای فرمان مورد استفاده قرار می‌گیرند آنها از جنس سختی مانند فلز یا پلاستیک فشرده ساخته می‌شوند و بر اساس رنگ کُدبندی می‌شوند. به‌این‌صورت که برای هر عملکرد یک رنگ اختصاص داده شده است تا اپراتور در حین انجام کار دکمه‌ی اشتباهی را فشار ندهد رنگ‌های مورداستفاده معمولاً قرمز، سبز، زرد، آبی، سفید و مشکی هستند. به‌طور مثال، رنگ قرمز برای متوقف کردن و سبز برای روشن کردن یک دستگاه یا شروع کردن یک فرآیند مورد استفاده قرار می‌گی

چراغ سیگنال

چراغ‌های سیگنال هشداردهنده هستند. موارد استفاده از آن شامل نمایش وجود یا عدم وجود ولتاژ در تابلو برق، روشن یا خاموش بودن کلید، وارد شدن خازن به مدار، نمایش تریپ و نمایش خطا است زمانی که هرکدام از چراغ‌های سیگنال بر روی درب تابلو برق روشن شوند، بیانگر علامت یا اخطاری برای اپراتور هستند. چراغ سیگنال دارای رنگ‌های قرمز، زرد، سبز، سفید و آبی است.
