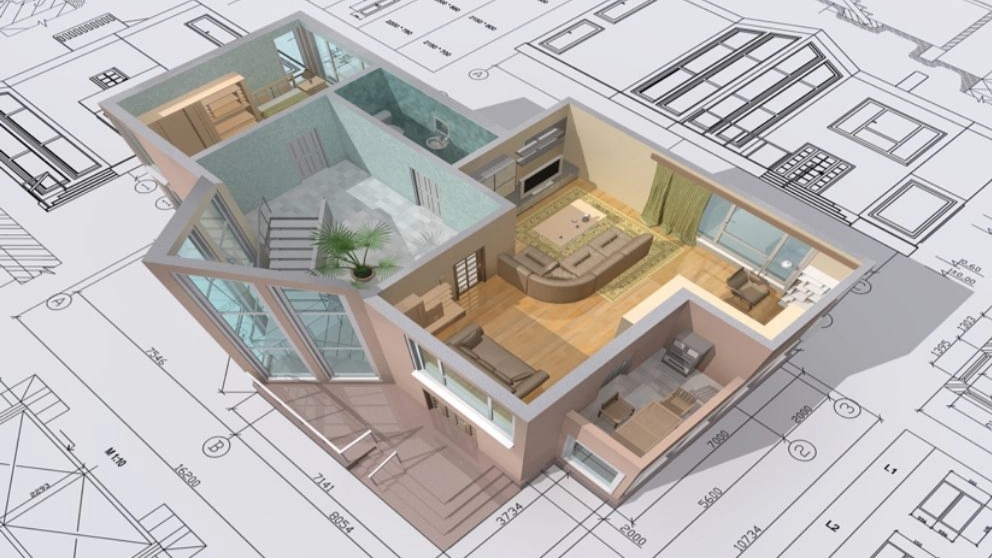

🟠نقشه های معماری ساختمان🟠
اين نقشه ها عموماً جهت طراحي بناها شامل آپارتمانها ،خانه هاي مسكوني، ساختمانهاي تجاري ، بهداشتي، فرهنگي، تفريحي، تحقيقاتي، ورزشي، علمي، آموزشي و غيره است. اين نوع نقشه ها بر اساس مطالعات و نتايج بدست آمده طرح و تهيه مي شود.
🟠نقشه های محاسباتی🟠
شامل اسكلت، ابعاد و پي و ستون و ديوارهاي باربند تيرريزي ها سقف و اتصالات مربوط به ساختمان ميباشد كه بر اساس محاسبات مهندسي محاسب طراحي مي شود.
🟠نقشه های شهرسازی🟠
اين نقشه ها بر اساس مطالعات و نيازمندي هاي شهري طراحي مي شوند. در اين نقشه ها نحوه ي شكل گيري شبكه هاي رفت و آمد، پياده و سواره و نحوه ي كاربري عرافي و سيستم دفع آبهاي سطحي و نحوه ي ورودي و توزيع شبكه ي آب، برق، گاز، تلفن، فاضلاب و همچنين مرحله بندي اجراي قسمت هاي مختلف طرح شهرسازي را نشان ميدهد.
🟠نقشه های اجرائی🟠
كاربرد اين نقشه ها در راه سازي، پل سازي، ساخت تونل، سادسازي، اسكله و باند فرودگاه است.
🟠نقشه های تأسيسات مكانيكی🟠
اين نقشه ها به ترتيب عبارت اند از 1-نقشه هاي لوله كشي آب سرد و گرم و مشخصات لوله ها 2-لوله هاي شوفاژ و يا تهويه مطبوع 3-شبكة فاضلاب و آب و باران و نحوه ي اتصالات آنها 4-مسير و مشخصات كانالهاي تهويه و يا كولر 5-شبكه لوله كشي موتورخانه و نحوه ي اتصال شبكه به ديگ هاي آب و بخار
🟠نقشه های تأسيسات برقی و الكتريكی🟠
اين نقشه ها جهت نشان دادن مسير و مشخصات سيم كشي برق، تلفن، در باز كن هاي برقي، آنتن، سيستم اعلام خطر، آتشسوزي، اعلام نصب لامپ با وسايل الكتريكي و سيم كشي و تعيين مشخصات موتورخانه و تابلوهاي برق به كار مي رود..
