تابلوهای برق برای مدیریت، کنترل و حفاظت از تجهیزات مختلف که در تاسیسات صنعتی و یا ساختمانی استفاده میشود. تابلو برقهای صنعتی برای کنترل توزیع جریان، کنترل موتورهای سه فاز، تابلوهای بانک خازنی جهت اصلاح ضریب توان و ... مورد استفاده قرار میگیرند. باتوجه به هدف بهره برداری تابلو برق صنعتی تجهیزات بکار رفته در تابلو میتواند متغیر باشد، اما برای مونتاژ یک مجموعه از قواعد کلی وجود دارد.

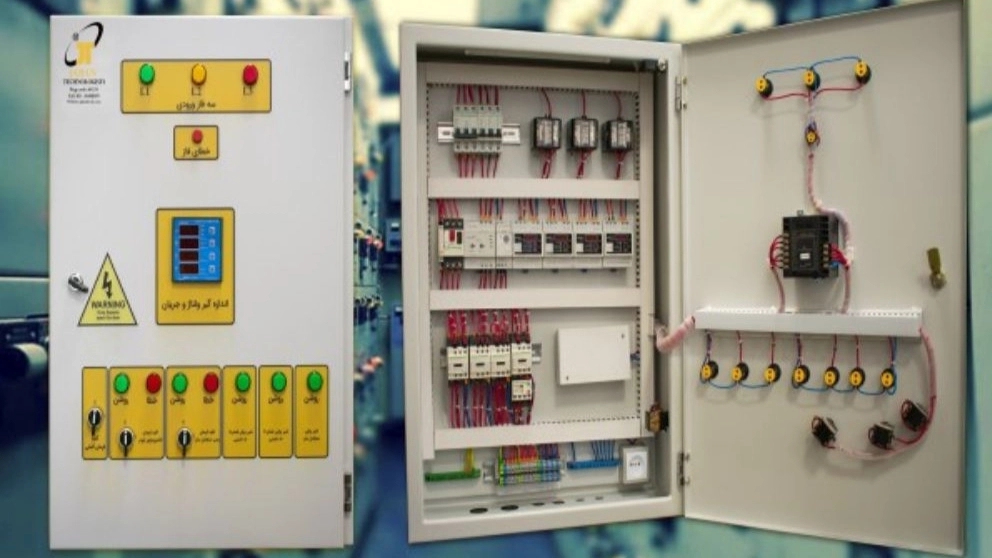

تابلو برق عبارت است از محفظهای معمولا بسته که تجهیزات الکترونیکی، اتوماسیون یا برق صنعتی میتواند در آن نصب شود. امروزه تابلوهای برق یکی از عناصر اصلی واحدهای صنعتی و مسکونی محسوب میشوند. تابلوهای برق امکان تعیین و استفاده از تجهیزات و حفاظت بیشتر از تاسیسات را به ما میدهد همچنین با استفاده از تابلوهای برق نظم و سرعت در سرویس و تعویض قطعات افزایش پیدا میکند و حجم کمتری اشغال میشود.
وظایف انواع تابلوها عبارتند از:
کنترل دستی یا اتوماتیک یک فرایند صنعتی
توزیع برق بین تجهیزات
اصلاح ضریب توان
در حالت کلی پس از مشخص شدن هدف اجرای تابلو برق، مراحل مونتاژ تابلو به شرح زیر است:
برآورد تقریبی مصرف کنندهها شامل در نظر گرفتن شرایط آب و هوایی برای تعیین تجهیزات، سیم و کابلها و ...
تهیه لوازم مورد نیاز برای مونتاژ تابلو
- کلیدها و تجهیزات حفاظتی (کلید مینیاتوری، کنتاکتورها و...)
- تجهیزات الکتریکی و فرمان (شستی ها، میکروسوئیچ و کنترل فاز و.)
- تجهیزات مونتاژ و اجرای تابلو (ترمینال ها، کابلشوها و سرسیمها ریلها و...)
انتخاب باکس مناسب
سیستم خنک کننده و کولینگ تابلو برق ها، توجه به سیستم خنک کاری علاوه بر کاهش خرابی و هزینههای خرید و به بهبود راندمان عملکرد سیستم تابلو و تجهیزات الکتریکی به کار رفته در آن کمک شایانی خواهد کرد.
برش کاری و انجام سوراخکاری
تهیه ابزار مورد نیاز برای مونتاژ

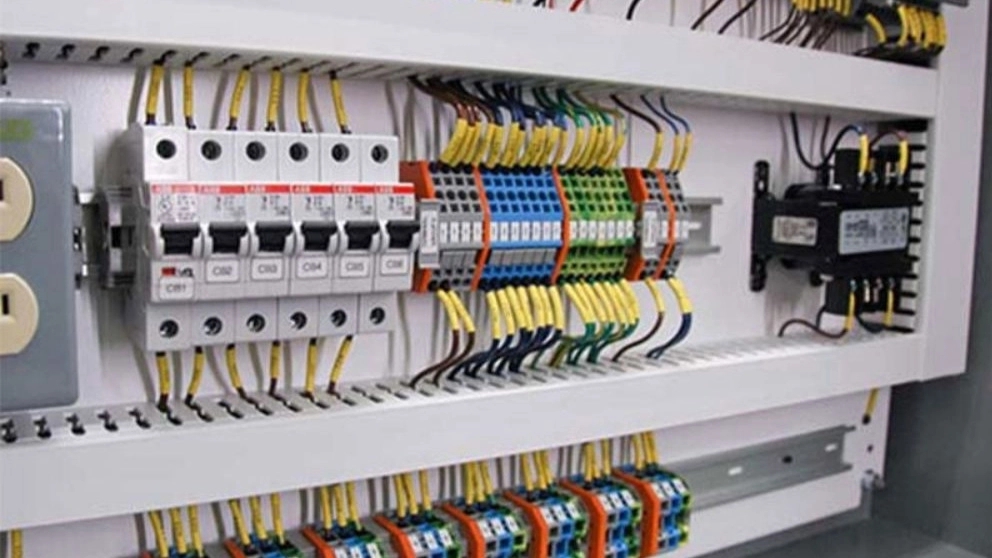

جانمایی و نصب تجهیزات
سیم کشی و شینه گذاری
نهایی سازی مونتاژ تابلو
تست تابلو
- آزمایشات مکانیکی سلولها
- آزمایشات عملکرد صحیح کلیه وسایل حفاظتی و اندازه گیری و سنجش
- آزمایشات عملکرد صحیح کلیه کلیدها
- آزمایشات سایر موارد مندرج در نقشه و مشخصات فنی اعلام شده از طرف کارفرما
بهره برداری
