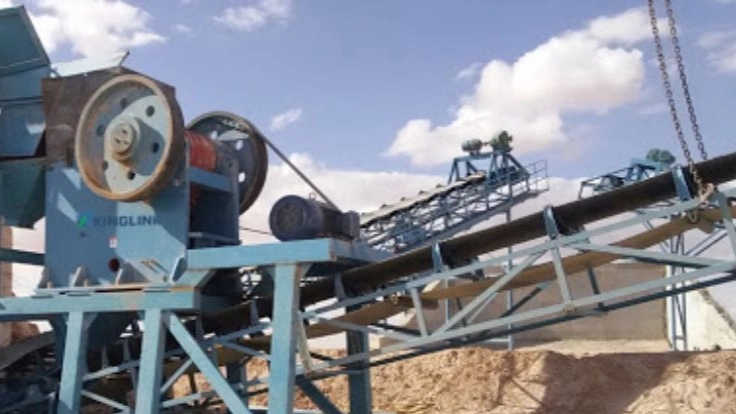

اجزا و نحوه کار دستگاه سنگ شکن فکی

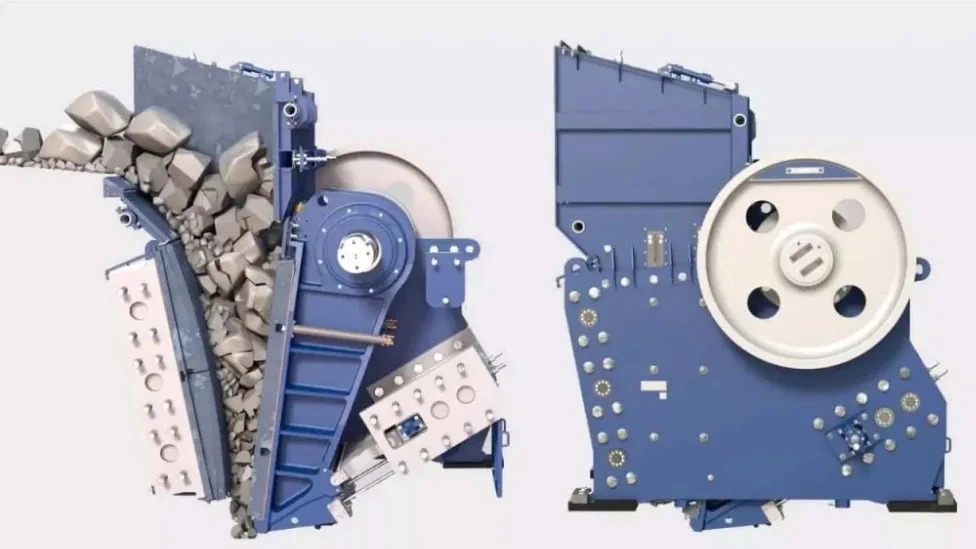

🔻 اجزای مختلف سنگ شکن فکی 🔻

این سنگ شکن نیز مانند هر نوع تجهیزات و دستگاه‌های صنعتی از بخش‌های مختلفی تشکیل شده است که این بخش‌ها هماهنگ با یکدیگر در جهت خرد کردن سنگ استفاده می‌شوند. مهمترین قسمت‌های یک سنگ شکن فکی عبارتند از:

گلوگاه خروجی بار

▪️ بدنه

▪️فک ثابت

▪️ دهانه ورودی بار

▪️ فک متحرک

▪️ شافت پولی

▪️ توگل

▪️ فنر پشت توگل

♦️ نحوه کار سنگ شکن فکی ♦️

سنگ شکن فکی از لحاظ نحوه حرکت فک‌ها نسبت به هم به چند نوع متمایز می‌شوند:

▪️ بالا ثابت (blake)

▪️ پایین ثابت (dodge)

▪️ وسط ثابت (universal)

نیروی محرکه الکتروموتور از طریق تسمه به چرخ لنگر (Flywheel) منتقل شده و باعث می‌گردد که شانه فک متحرک با حرکت تناوبی به سمت شانه فک ثابت حرکت نموده و در این فرایند سنگ‌ها خرد می‌شوند، سپس فک متحرک از طریق چرخش شفت لنگدار و کشش میله عصایی، از فک ثابت فاصله گرفته و در نهایت سنگ‌های خرد شده، تخلیه می‌گردد. در ساخت، قطعات فک شامل: پیچ و مهره ماردون ، پیچ‌های یاتاقان، پیچ‌های مهار شانه فک و عصایی از فولاد خاص استفاده گردیده تا در بارگذاری‌های سنگین، عمر بالایی داشته باشند.

بغل بند سنگ شکن فکی از فولاد ضد سایش ST52 استفاده می‌شود که نسبت به بغل بندهای معمولی، دارای مقاومت و طول عمر بیشتری است. توگل این دستگاه به صورت ریخته‌گری از فولاد کربنی بوده و از توگل‌های آهنگری شده در آن استفاده نمیگردد. سایز فک به وسیله ابعاد از مستطیل دهانه بالای آن تعیین گردیده و خردایش در میان فک ها، با تحت فشار قرار دادن و ضربه زدن به سنگ‌ها انجام می‌شود.
