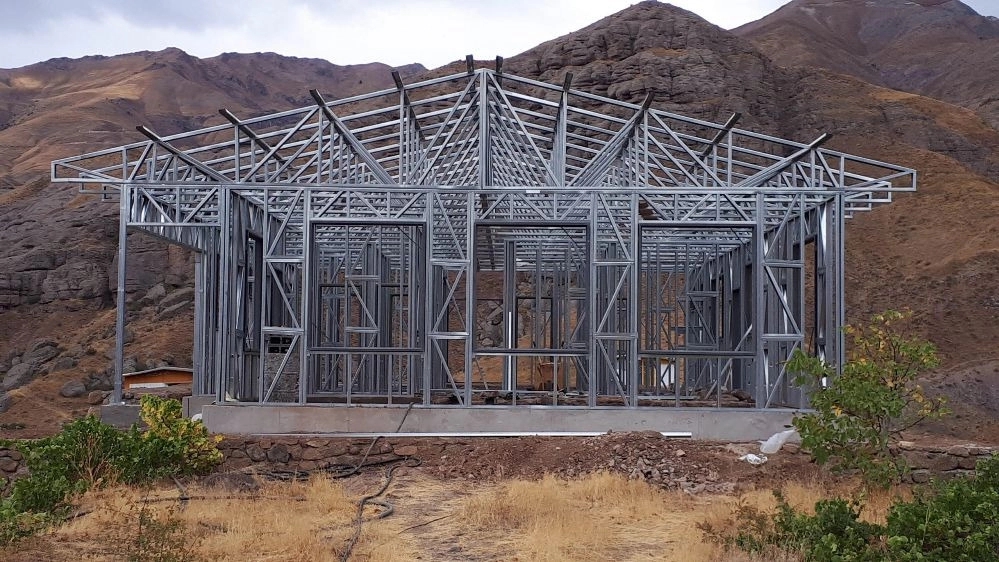

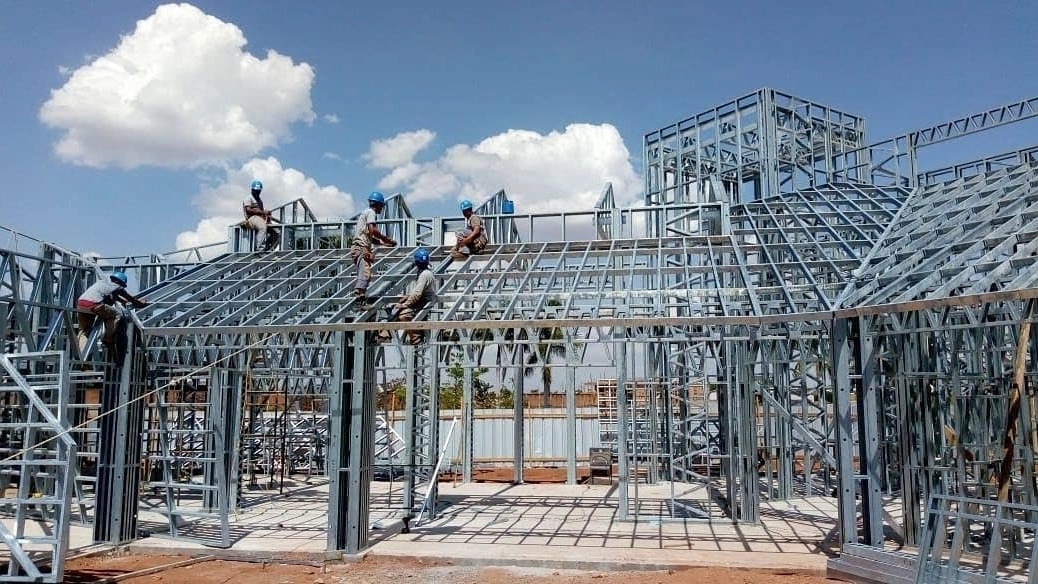

سازه ال اس اف (LSF) چیست؟ ال اس اف (LSF) در واقع سیستمهای پیش ساخته یا مدولاری هستند که از مقاطع فولادی جدار نازک (LGS) ساخته شدهاند. این مقاطع فولادی در واقع ورقهای کم ضخامت فولادی دارای پوششهای گالوانیزه هستند. این ورقها با استفاده از دستگاههای مخصوص و روش ساخت رولی، نورد شده و به صورت پروفیلهای سبک در ابعاد مختلف تولید میشوند. این سازههای پیش ساخته فولادی عمدتاً به صورت خشک و با استفاده از اتصالات پیچیده اجرا میشوند.
کاربرد سازه ال اس اف (LSF)
- ساختمانهای مسکونی چند واحدی حداکثر تا ۵ طبقه
- مجموعههای ورزشی و آموزشی
- کارخانهها و کارگاههای صنعتی
- ساخت نیمطبقه در فضاهای دارای ارتفاع زیاد
- اضافه کردن طبقات در پشتبام به ساختمان
- ساخت شهرکهای مسکونی در مواقع لزوم در حداقل زمان ممکن
- به طور کلی ساخت هر سازه و ساختمانی که با محدودیت طبقه مواجه است.
اجزای تشکیل دهنده سازه ال اس اف (LSF)
به طور کلی یک پنل از این سازه شامل چند بخش اصلی به شرح ذیل است:
- ورقهای فولادی سرد نورد شده جهت تأمین سازه
- صفحات تخته گچی بهعنوان پوشش درونی
- لایه عایق حرارتی و صوتی
نحوه ساخت سازه ال اس اف (LSF)
برای اجرای این سازه ساختمانی نیز باید مطابق با دیگر ساختمانهای معمولی عمل کرد و تمامی تمهیدات لازم از جمله آزمایشات خاک، طرحها و نقشههای معماری را صورت داد. به طور خلاصه اجرای سازه ال اس اف (LSF) را میتوان در مراحل زیر خلاصه کرد.
- پی و فونداسیون
- اسکلت سازه شامل دیوار و سقف
- پوششهای داخلی و خارجی سازه
- تأسیسات برقی و مکانیکی
- درب پنجره
پی و فونداسیون
برای نصب دیوارها یک فونداسیون به عمق تقریباً ۵۰ سانتیمتر اجرا میشود. بعد از اتمام فرایند فونداسیون، انکر بولتها را در فاصلههایی که از قبل مشخص شده است در داخل فونداسیون قرار میدهند تا با استفاده از آنها بتوان دیوارها را تثبیت کرد.
نصب دیوارها
پس از اجرای فونداسیون نوبت به نصب دیوارها میرسد. همانطور که در بالا اشاره شد برای نصب دیوارها و ثابت نگهداشتن آنها از انکربولتهایی استفاده میشود که در داخل فونداسیون قرار گرفتند. دیوارها در این سازههای سبک مسئول تحمل بارهای جانبی و ثقلی هستند.
دیوارهای باربر را با استفاده از نوعی از مهار کنندههای موقت در محل مشخص شده نصب میکنند. در ساختمانهای ال اس اف (LSF) به منظور باربری جانبی سازه از دهانههای باربر جانبی یا همان دیوارهای باربر استفاده میشود. میلههای مهار نصب شده در پی در این مرحله به دیوارهای باربر متصل میشوند. نصب دیوارهای غیر باربر هم که تاثیری بر سازه و ساختار آن نخواهد گذاشت عمدتاً بعد از نصب انجام میشود.
اجرای سقف
در اجرای سقف در سازههای ال اس اف (LSF) معمولاً روشها و سبکهای مختلفی را در پی میگیرند. خرپاهای سقفی و سیستم تیر ریزی مسطح پرکاربردترین شیوههای اجرای سقف هستند. پوشش سقف عمدتاً به صورت خشک یا بتن درجا اجرا میگردد. ساخت این سازهها به طور عمده متشکل از تیرچههای فلزی سرد نورد شده هستند که فاصله آنها با توجه به میزان ظرفیت باربری عضو و ابعاد قطعات پوشش سقف تعیین میشود.
پوششهای داخلی و خارجی
در پوششهای خارجی و یا همان نما میتوان از انواع مصالح سنتی و یا مدرن استفاده کرد. پوششهای خارجی را میتوان بهصورت تر و ملات و یا به صورت خشک به اجرا درآورد. در پوشش دیوارها در فضاهای داخلی نیز میتوان از مصالح مختلفی همچنین کاغذ دیواری، رنگ، دیوارپوش، انواع کاشی و گچ استفاده کرد. در پوشش کف نیز میتوان از انواع پارکت، موکت و کفپوش استفاده کرد. عایقکاری دیوارهای داخلی و خارجی نیز عمدتاً با استفاده از ورقهای پلی استایرن به ضخامت ۵ سانتیمتر صورت میگیرد.
اجرای تأسیسات برقی و مکانیکی
تأسیسات مکانیکی به کار رفته در سازههای ال اس اف (LSF) شامل لولهکشی و سیستم تهویه مطبوع میشود. لولهکشی این سازهها به طور عمده از لولههای سوپر پایپ و پیویسی فشرده استفاده میکنند که نسبت به لولههای فلزی و چدنی از مقاومت و انعطاف بسیار بالاتری برخوردار هستند. نصب و اجرای سیستم تهویه نیز بر اساس نظر و سلیقه کارفرما صورت میگیرد.
تأسیسات برقی نیز شامل سیمکشی، انواع کلید و پریز، تابلوهای برق و خطوط تلفن و تلویزیون است. اجرا و نصب تأسیسات برقی در این نوع سازهها به دلیل پیش ساخته بودن آنها و وجود فضای خالی میان دیوارها به راحتی هر چه تمام تر صورت میگیرد.
