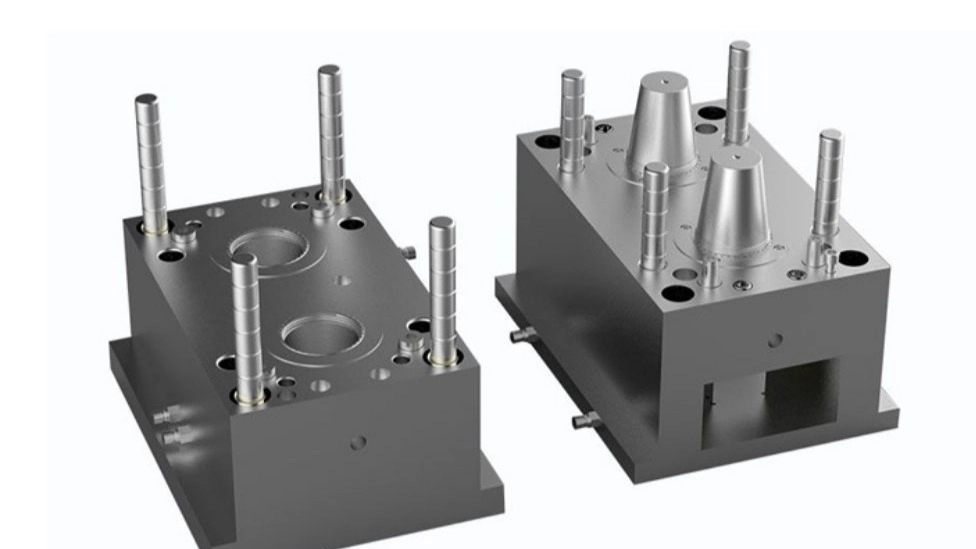

ساختار قالب تزریق پلاستیک

بطور کلی ساختار قالب تزریق پلاستیک به شرح زیر است:

محفظه قالب: شامل حفره قالب (قسمت مادگی قالب که شکل خارجی قطعه را به دست می‌دهد) و ماهیچه (قسمت نرینگی قالب که فرم داخلی قطعه را ایجاد می‌کند).

صفحه‌ی حفره و صفحه‌ی ماهیچه: صفحه‌ای که قسمت فرورفته‌ی قالب روی آن سوار باشد صفحه‌ی حفره و صفحه‌ای که قسمت بیرون زده روی آن ساخته شده باشد صفحه‌ی ماهیچه نام دارد. هنگام بسته شدن قالب دو صفحه‌­ی مذکور روی هم سوار شده و فضای بین آنها محفظه­‌ی قالب را ایجاد می‌کند.

نیمه‌ای از قالب که به قسمت ثابت دستگاه تزریق متصل شده نیمه‌ی ثابت قالب و نیمه‌ی دوم که به قسمت متحرک ماشین تزریق متصل می‌شود نیمه‌ی متحرک نام دارد. قالب تزریق ممکن است تک حفره­ای یا چند حفره­ای باشد.

روش نصب و جاسازی ماهیچه و حفره:

روش ‌یکپارچه (اینتگری): در این روش حفره و ماهیچه همراه صفحات پشت‌­بند آنها به صورت‌ یک­‌تکه و ‌یک­پارچه ماشین کاری می‌شوند
روش اینسرتی: در این روش حفره و ماهیچه به صورت جداگانه ماشین کاری شده و بعد روی صفحات نصب می‌شوند.

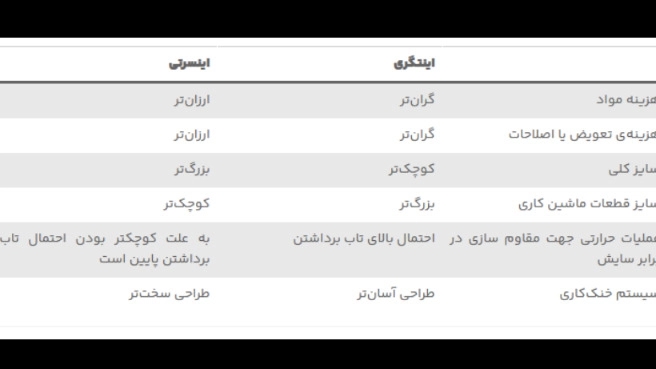

مزایا و معایب قالب­‌های یکپارچه و اینسرت‌­ها:

صفحات مهار کننده ‌یا نگهدارنده

سیستم تغذیه مذاب در قالبسازی پلاستیک

از موارد دیگر که در طراحی و ساخت قالب تزریق پلاستیک باید به آن توجه کرد سیستم تغذیه مذاب است قالب است. مسیر عبور مذاب در قالب شامل سه جز اسپرو، راهگاه و دریچه تزریق است. مواد مذاب پس از خروج از نازل ماشین و عبور از اسپرو بوش به راهگاه اصلی وارد می‌شوند. مواد پس از عبور از راهگاه اصلی وارد راهگاه فرعی شده و از طریق دریچه تزریق وارد محفظه قالب می‌شوند.

درنتیجه بوش تزریق واسط بین نازل ماشین و محفظه قالب است. در هنگام تزریق، مواد پلاستیک به صورت خمیر از نازل ماشین خارج شده و از طریق یک مسیر به محفظه­ی قالب وارد می‌شود. ساده‌ترین نوع این مسیر یک سوراخ مخروطی شکل در داخل یک بوش است. مواد موجود در این مسیر را اسپرو و بوش را بوش تزریق می‌گویند. سوراخ داخلی بوش تزریق باید بین ۲ تا ۴ درجه شیب داشته باشد تا خروج مواد منجمد شده از آن راحت باشد.

راهگاه کانالی است که در صفحه قالب ماشین کاری شده و مواد مذاب خارج شده از بوش تزریق را به محفظه قالب تحویل میدهد. سایز راهگاه به عواملی مانند نوع پلاستیک تزریقی، سطح مقطع راهگاه، حجم قطعه کار و فاصله‌ی محفظه‌های قالب تا راهگاه اصلی و بوش تزریق بستگی دارد. چیدمان راهگاه‌ها نیز وابسته به تعداد حفره‌های قالب، شکل قطعه، نوع قالب (دوصفحه‌ای، چند صفحه­‌ای) و نوع دریچه تزریق است. توازن سیستم راهگاهی به این معناست که فاصله‌ای که مواد مذاب از بوش تزریق تا هر حفره‌ی قالب طی می‌کند باید برابر باشد.

دریچه‌­ی تزریق روزنه ‌یا کانال کوچکی است که راهگاه را به محفظه قالب متصل می‌کند. ترجیحا محل قرارگیری دریچه باید به گونه‌ای باشد که مذاب به طور‌ یکنواخت و در ‌یک جهت پیشروی کند و نقاط انتهایی‌ محفظه را هم زمان پر کند. باید توجه کرد که نیروی وارده تا حدودی زیاد است، بنابراین اگر در جای درست و مناسب قرار نگیرد ممکن است موجب تغییر فرم دیواره‌ی ماهیچه شود. پس توجه به‌ یکنواخت بودن جریان مذاب و توزیع فشار امری ضروری ست.
