یکی از پرکاربردترین قالب های تزریقی صنایع مختلف در جهان را می توان قالب های تزریق پلاستیک دانست. در واقع محصول نهایی در فرایند تولید قطعات با چنین قالب هایی از جنس پلاستیک خواهد بود. اگر یک نگاهی کلی به اجزای قالب تزریق پلاستیک بیندازید، متوجه خواهید شد که قالب پلاستیکی از دو صفحه فولادی به همراه اجزای دیگر ساخته شده که در نهایت در یک ماشین قالب تزریق قرار می گیرد. قالب های پلاستیک بر اساس ویژگی های پلاستیک ها به دو گروه ترموپلاست (گرمانرم) و ترموست (گرماسخت) تقسیم بندی می شوند. قالب های تزریق پلاستیک برای تولید قطعات مختلف پلاستیکی استفاده می شود. فرآیند تولید قطعات باید با دقت بالایی صورت گیرد تا به خوبی مذاب پلیمری را در خود نگهداری کند و انتقال حرارت عالی داشته باشد. در این صورت می توان نهایتا به آسانی قطعه را از داخل قالب پلاستیکی جدا کرد. همچنین قطعه ایجاد شده علاوه بر کیفیت ساخت بسیار بالا، در برابر فشار بالای مذاب نیز مقاوت دارد.
طراحی و ساخت قالب تزریق پلاستیک
از جمله مراحل حیاتی در فرآیند قالب سازی پلاستیک، طراحی و ساخت قالب تزریق پلاستیک است. فرآیند طراحی و ساخت قالب های تزریق پلاستیک امکان تولید قطعات پلاستیکی را با دقت و کیفیت بالا فراهم می کند. این فرآیند شامل طراحی سه بعدی قالب، انتخاب مواد مناسب، تزریق مواد پلاستیکی و استخراج قطعات پلاستیکی است. از اصلی ترین مراحل در طراحی قالب تزریق پلاستیک، طراحی سه بعدی قالب است. با استفاده از نرم افزارهای مدلسازی سه بعدی، قالب تزریق پلاستیک مورد نظر به طوردقیق طراحی و قالب سازی پلاستیک انجام می شود.
در این مرحله، اصول هندسی و مکانیکی قالب به خوبی مورد بررسی قرار می گیرند تا از استحکام و عملکرد بهینه قالب تزریق پلاستیک اطمینان حاصل شود. سپس، مرحله قالب سازی پلاستیک آغاز می شود. انتخاب مواد مناسب برای ساخت قالب از اهمیت بالایی برخوردار است. فولادهای آلیاژی با خصوصیات مکانیکی برتر و مقاومت در برابر فشار و حرارت، به عنوان یکی از گزینه های معمول در قالب سازی پلاستیک مورد استفاده قرار می گیرند.
در ادامه، مرحله تزریق مواد پلاستیکی به قالب صورت می گیرد. این مرحله شامل انتخاب مواد پلاستیکی مناسب، تنظیم دما و فشار مناسب برای تزریق، و زمان تزریق مناسب است. در روند قالب سازی پلاستیک قطعات پلاستیکی با کیفیت بالا و تراکم مناسب تولید می شوند و قالب سازی پلاستیک به صورت اصولی انجام می شود.

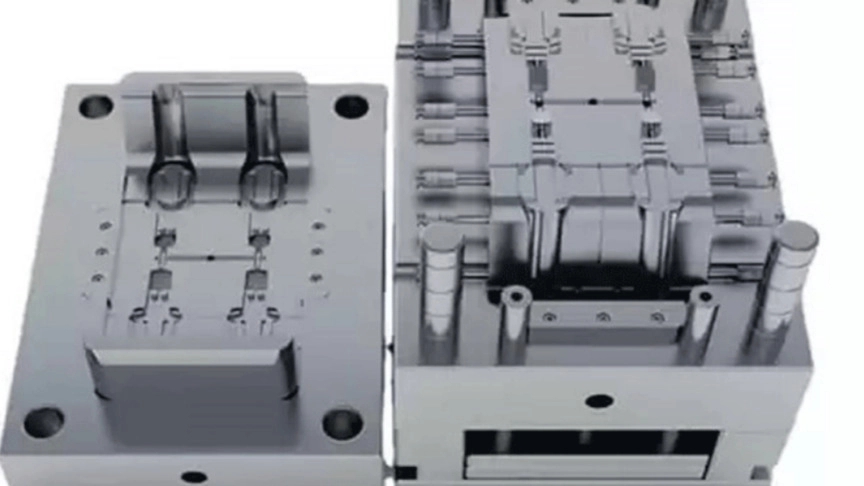

اجزای قالب تزریق پلاستیک کدامند؟
در حالت کلی قطعات نیمه متحرک و نیمه ثابت از اجزای قالب تزریق پلاستیک محسوب می شوند. بخش های نیمه ثابت قالب به دستگاه تزریق متصل شده و در جای خود بدون جا به جایی قرار می گیرند. بخش های نیمه متحرک به قسمت متحرک ماشین تزریق متصل شده و پس اتمام عملیات تزریق پلاستیک، از هم باز شده تا قطعه نهایی از آن خارج شود.
ساختار و اجزای قالب تزریق پلاستیک عبارت‌اند از:
1. محفظه قالب شامل حفره و ماهیچه قالب تزریق می شود. در واقع حفره همان بخش مادگی قالب بوده که شکل خارجی قطعه را ایجاد می کند و ماهیچه نیز بخش نرینگی قالب است که فرم داخلی قطعه را تشکیل می دهد.
2. صفحه حفره که بخش فرورفته قالب روی آن قرار می گیرد.
3. صفحه ماهیچه که بخش بیرون زده قالب روی آن سوار می شود.
قطعات و جزئیات ریزی نیز در بین اجزای قالب تزریق پلاستیک دیده می شود؛ ولی به صورت کلی در زمان بسته شدن قالب، دو صفحه حفره و ماهیچه روی هم قرار گرفته و در فضای بین آن مذاب پلیمر وارد می شود.
