نکات مهم در طراحی انواع پست برق

پست‎‌های برق زیر مجموعه‎‌ای از شبکه الکتریکی بوده، بدین جهت طراحی درست آن بسیار حائز اهمیت است. قبل از اینکه پست برقی را در منطقه‌‎ای جایگذاری کنیم باید به یک سری از اطلاعات دسترسی داشته باشیم تا بتوانیم مناسب‎‌ترین انتخاب را برای منطقه درنظر بگیریم.

۱- اطلاعات محیطی که شامل: درجه حرارت ارتفاع از سطح دریا سرعت باد زلزله مقدار یخ‌بندان مقدار آلودگی هوا مقدار بارش نزولات جوی ۲- اطلاعات الکتریکی که شامل: ولتاژ نامی ولتاژ حداکثری تجهیزات UM جریان نامی RATED CURRENT فرکانس نامی سیستم اتصال فازها و گروه برداری اضافه ولتاژهای موقت و گذرا

انواع پست ‎های برق

حال وقت آن است که به معرفی انواع پست برق بپردازیم. پست‌‎های برق بر حسب ولتاژ در سه زیرشاخه دسته‎‌بندی می‎‌شود که در ادامه به توضیح آن می‎‌پردازیم:

پست انتقال(Transmission Substation) در زمانی که دو خط دارای ولتاژ یکسان باشند این پست وظیفه دارد اتصال بین آن‎ها را انجام دهد. پست‎‌های انتقال در دو دسته ساده و پیچیده دسته‎‌بندی می‎‌شود. پست توزیع(Distribution Substation) وظیفه این پست تحویل گرفتن توان از یک پست انتقال و انتقال آن به سیستم توزیع دیگر است. پست ولتاژ را به مقداری می‎‌رساند که برای مصرف‎ کنندگان مناسب باشد. زمانی پست توزیع استفاده می‌‎شود که از دو پست توزیع بخواهیم استفاده کنیم. هر کشوری استاندارد ولتاژ خودش را دارد و این ولتاژها به پست‎‌های توزیع وارد می‎‌گردد. وظیفه بعدی پست توزیع ایزوله کردن شبکه توزیع نیز است تا درصد خطا را کاهش دهد.

پست نیروگاهی(Sub-transmission Substation) این نوع از پست‎‌های برق وظیفه دارند ولتاژهای خروجی را از ژنراتورها به سطحی برساند که قابل انتقال باشد. نصب این پست‎‌ها در قدرت‎‌های زیاد و در فواصل طولانی استفاده می‌‎شود. دسته بندی دیگری نیز در مورد انواع پست‎‌های برق وجود دارد که پست‎‌های سوئیچینگ است که در ادامه در مورد آن توضیح خواهیم داد. وظیفه این پست قطع و وصل خطوط انتقال یا مصرف کننده از شبکه اصلی است. این اتفاق ممکن است از قبل برنامه ریزی شود یا اینکه کاملا اتفاقی و در صورت بروز مشکل انجام گردد. در زمان آسیب ‎دیدگی لازم است دستگاه‌‎ها بررسی و عیب‎‌یابی شوند و یا گسترشی در سیستم اتفاق بیفتد، این پست برق کل سیستم را قطع نمی‌کند و فقط قسمتی که تعمیرات دارد برق آن منطقه قطع خواهد شد. اگر بخواهیم انواع پست برق را بر حسب عملکرد و نقشی که بر عهده دارند، دسته‌‎بندی کنیم، می‎‌توانیم به دسته‎‌بندی زیر برسیم: پست افزاینده همان‌طور که می‎‌دانید ولتاژهایی که توسط ژنراتورها تولید می‎‌شوند، محدود بوده و برای انتقال قدرت اقتصادی، ما احتیاج به قدرت‎‌هایی داریم که در فواصل مختلف گذاشته شود تا ولتاژ بالا برود. این پست را معمولا نیروگاه‎‌هایی که از مراکز مصرف دور هستند لازم دارند. پست کاهنده ولتاژ تولید شده در پست‎‎‌ها باید به حدی برسد که مناسب مصرف کننده باشد. این کاهش را به وسیله پست‎‌های کاهنده و یا پست‌‎های توزیع انجام می‎‌دهند تا ولتاژ برق مناسب مصرف گردد. پست توزیع پست‎‌های توزیع تنظیم ولتاژ را بین پست توزیع و انتقال انجام می‎‌دهند. در شهرهای بزرگ می‎‌توانید پست‎‌های توزیع پیچیده را ببینید. پست‎‌های توزیع برق را با ولتاژ مناسب برای مصرف خانگی و صنعتی می‌‎رسانند.

پست نیروگاهی(Sub-transmission Substation) این نوع از پست‎‌های برق وظیفه دارند ولتاژهای خروجی را از ژنراتورها به سطحی برساند که قابل انتقال باشد. نصب این پست‎‌ها در قدرت‎‌های زیاد و در فواصل طولانی استفاده می‌‎شود. دسته بندی دیگری نیز در مورد انواع پست‎‌های برق وجود دارد که پست‎‌های سوئیچینگ است که در ادامه در مورد آن توضیح خواهیم داد. وظیفه این پست قطع و وصل خطوط انتقال یا مصرف کننده از شبکه اصلی است. این اتفاق ممکن است از قبل برنامه ریزی شود یا اینکه کاملا اتفاقی و در صورت بروز مشکل انجام گردد. در زمان آسیب ‎دیدگی لازم است دستگاه‌‎ها بررسی و عیب‎‌یابی شوند و یا گسترشی در سیستم اتفاق بیفتد، این پست برق کل سیستم را قطع نمی‌کند و فقط قسمتی که تعمیرات دارد برق آن منطقه قطع خواهد شد. اگر بخواهیم انواع پست برق را بر حسب عملکرد و نقشی که بر عهده دارند، دسته‌‎بندی کنیم، می‎‌توانیم به دسته‎‌بندی زیر برسیم: پست افزاینده همان‌طور که می‎‌دانید ولتاژهایی که توسط ژنراتورها تولید می‎‌شوند، محدود بوده و برای انتقال قدرت اقتصادی، ما احتیاج به قدرت‎‌هایی داریم که در فواصل مختلف گذاشته شود تا ولتاژ بالا برود. این پست را معمولا نیروگاه‎‌هایی که از مراکز مصرف دور هستند لازم دارند. پست کاهنده ولتاژ تولید شده در پست‎‎‌ها باید به حدی برسد که مناسب مصرف کننده باشد. این کاهش را به وسیله پست‎‌های کاهنده و یا پست‌‎های توزیع انجام می‎‌دهند تا ولتاژ برق مناسب مصرف گردد. پست توزیع پست‎‌های توزیع تنظیم ولتاژ را بین پست توزیع و انتقال انجام می‎‌دهند. در شهرهای بزرگ می‎‌توانید پست‎‌های توزیع پیچیده را ببینید. پست‎‌های توزیع برق را با ولتاژ مناسب برای مصرف خانگی و صنعتی می‌‎رسانند. نکته مهم:اگر در مورد پست‌های برق اطلاعات کافی داشته باشید متوجه می‎‌شوید که پست‎‌های برق را در دو نوع پست‌‎های برق باز و خارجی (outdoor substations) که در اطراف شهرهای خود مشاهده کرده‎‌اید، هستند. پست‎‌های برق بسته و داخلی (indoor substations ) که درون سالن‌‎ها و اتاق‎ها نگهداری می‎‌شود و مردم عادی آن‌‎ها را ندیده‌اند.

پست‌‎های باز و خارجی

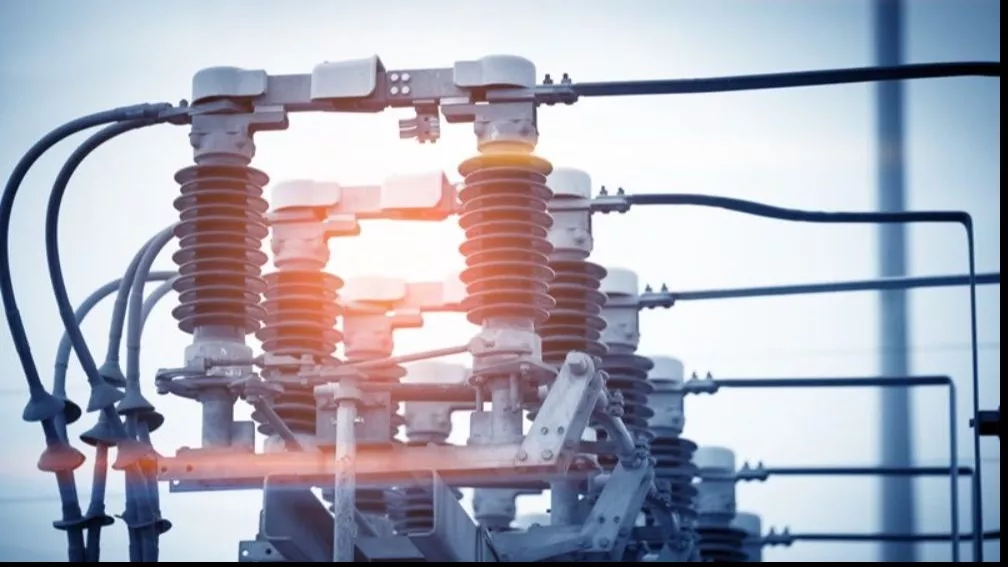

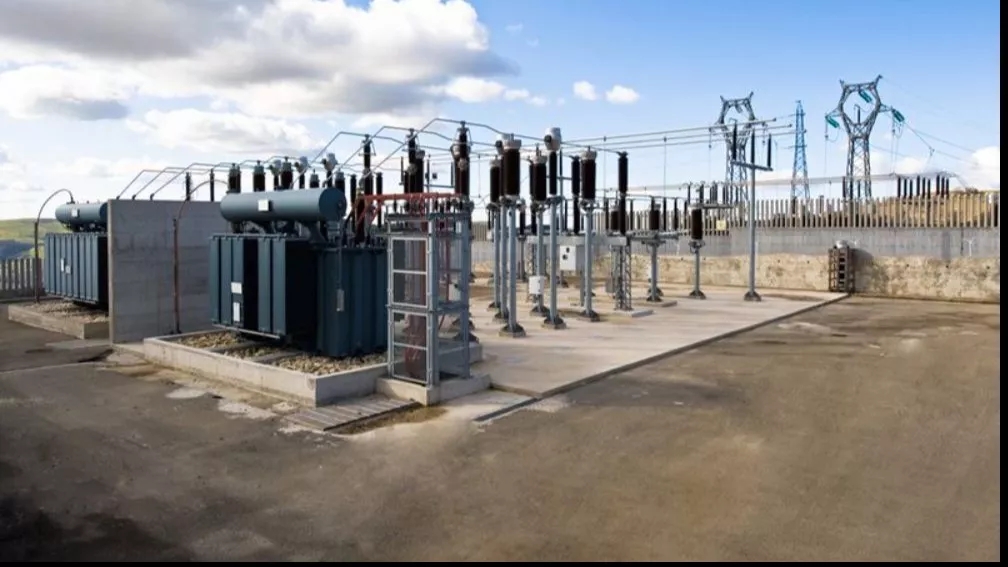

پست‎‌های باز بر روی زمین و در معرض شرایط جوی اطراف خود قرار دارند و دارای عایق رعد و برق هستند که شما از این نوع از پست‎‌ها در اطراف شهرهای خود دیده‎‌اید. دسته‎‌بندی این پست به دو دسته پست‎‌های معمولی و پست‌‎های گازی (GIS) تقسیم می‎‌گردد.

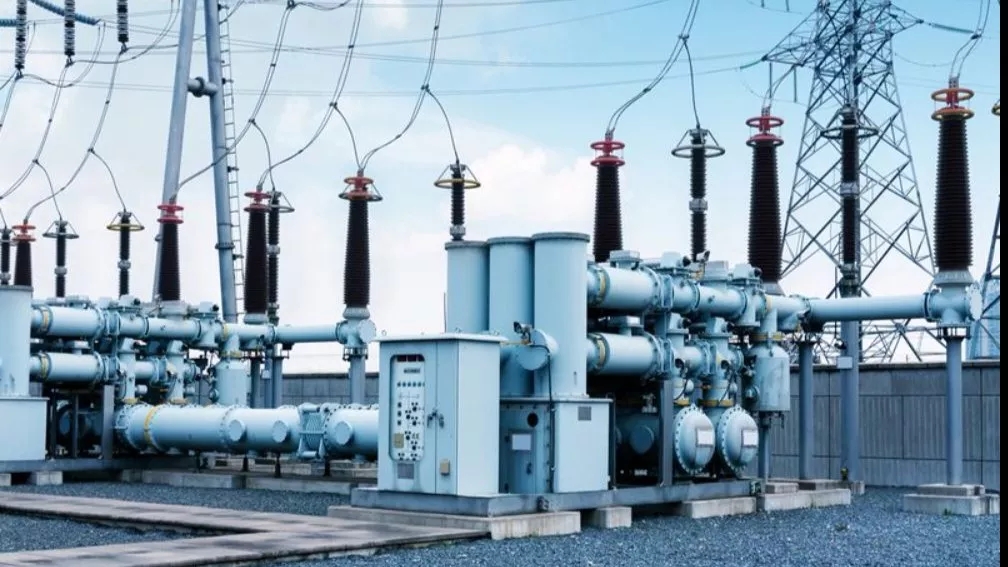

پست‌‎های معمولی زمانی که محدودیت زمین نداشته باشیم این گونه پست‎‌ها احداث می‎گردد. رعایت فاصله ایمنی و مجاز را در این پست‎‌ها رعایت کنید. پست‎‌های گازی کلیه تجهیزات فشار قوی در پست‎‌های گازی در داخل فشار محفظه‌ای فلزی قرار داده شده است. این پست‎‌ها عایق گازهای هگزا بوده عایقی مناسب برای برق است. مزایای پست‌‎های گازی این پست‎‌ها در معرض شرایط جوی نبوده به این علت دچار اتصال و حوادث کمتری می‎‌گردد و به علت اینکه ایزوله هستند ایمنی بالاتری دارند. معایب پست‎‌های گازی در زمان سرما و افت دما، گاز به حالت مایع تبدیل می‌‎گردد. البته نباید از هزینه بالای این پست‎‌ها نیز غافل شد. در یک دسته‎‌بندی کلی دیگری می‎‌توانیم انواع پست برق را به صورت دیگری دسته‌بندی کنیم که در ادامه به آن‎ها اشاره خواهیم کرد. پست توزیع زمینی در طراحی این پست دو سلول طراحی شده است که سلول اول را برای حفاظت در برابر اتصال کوتاه و اضافه بار قرار داده‎‌اند و سلول دوم که به آن سلول اندازه‎‌گیری نیز می‎گویند در آن دو یا سه ترانسفورماتور با خروجی صد وات قرار داده شده است. پست عمومی برق از این پست جهت برق‎‌رسانی به متقاضیان کم مصرف مثل شبکه خانگی و مانند آن استفاده می‎‌گردد. پست اختصاصی برق این پست برای انشعاب‎‌های برق دیماندی ولتاژ اولیه و با ولتاژ ۲۵۰ کیلووات یک پست اختصاصی تعبیه می‎‌گردد.
