گیلان والپست، طراحی و اجرای وال پست میلگرد بستر ناودانی گالوانیزه رشت فومن

فروش ناودانی گالوانیزه میلگرد بستر در رشت فومن ماسال صومعه سرا

اجرای والپست در هر سازه متفاوت است که در این مقاله به انواع آن اشاره خواهیم کرد:

اجرای والپست در سوله ها

در مورد اجرای والپست در سازههای صنعتی صحبتی نشده2800 استاندارد 6در پیوست است.تمامی نکاتی که تابه حال آموختیم را میتوان در سوله ها نیز رعایت کرد. درشکل زیر دیتیل اجرای والپست در سوله ها را مشاهده میکنیم که مقطع وادار میانی شکل میباشد. این دیتیل برگرفته از مقاله نقشه خوانی منتشر شده در سایت سبز سازه میباشد.

اجرای والپست در جان پناه

حداقل ارتفاع جان پناه ها با توجه به ضوابط سازمان آتش نشانی حداقل 1/2مترمیباشد.مطابق پیوست 6 استاندارد 2800 برای مهار لرزه ای جان پناه ها، ستون های پیرامونی بام تا ارتفاع 2/35 متر بر روی بام ادامه پیداکند.

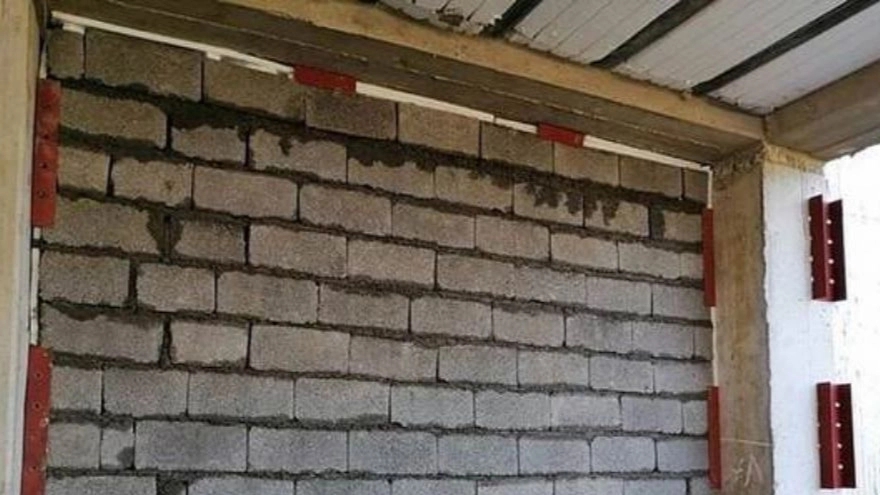

نحوه اجرای والپست
لزوم اجرای والپست در زیر زمین

یکی از اهداف اصلی اجرای والپست در ساختمان ها، جداسازی دیوار از سازه و جلوگیری از اندرکنش دیوارها و اجزای سازهای میباشد.اما برخی از مهندسین تصور اشتباهی دارند و اجرای والپست را در طبقات زیرزمین ضروری نمیدانند.
تصور اشتباه آن ها ممکن است به دلیل کاربری زیرزمین (معمولا غیرمسکونی) و عدم بروز خسارات جانبی باشد.اگر در زیرزمین دیوار حائل نداشته باشیم و تراز پایه ساختمان از روی فونداسیون در نظر گرفته شود، جداسازی دیوار از سازه درمواقعی که به دلیل نورگیری تا زیر تیر ادامه نمی یابند ،اهمیت دوچندان دارند.
زیرا در صورت رعایت نشدن جداسازی، در ستونهای اطراف دیوار پدیده ستون کوتاه خواهیم داشت.

اجرای والپست در دیوارهای پانلی

مطابق پیوست 6 استاندارد 2800، دیوارهای پانلی کارخانه ای که به صورت نوارهای قائم در طول دیوار نصب می شوند و عملکردشان مانند دال یک طرفه می باشد.
در ساختمان ها مجاز به استفاده از این دیوارهای به عنوان دیوار خارجی و داخلی هستیم.استفاده از دیوارهای پانلی برای دیوارهای داخلی و خارجی در بیمارستان ها به شدت توصیه شده است.در این دیوارها نیز مانند سایر دیوارها هدف مهار خارج از صفحه و حرکت آزادانه در داخل صفحه میباشد.
در صورتی که ارتفاع دیوار به گونه ای باشد که نیاز به تیرک وجود داشته باشد، در دیوارهای خارجی و تیغه ها از تیرک در تراز میانی دیوار استفاده میشود.
اتصال تیرکها به وادارها مجاز میباشد؛ اما هرگز تیرک را به ستون متصل نکنیم و از ناودانی نشیمن برای تیرک استفاده کنیم در این دیوارهای نیازی به اجرای وادار انتهایی و میانی نیست.
پس میتوان نتیجه گرفت پیوست 6 استاندارد 2800 ، محدودیت هندسی برای مهار این دیوارها در نظر نگرفته است و تمامی محدودیتها در طراحی خمشی و برشی دیوار لحاظ شده است.
در دیوارهای پانلی نیازی به اتصال بین دیوار و ستون وجود ندارد و فواصل بین این دو باید با مواد تراکمپذیر مانند پشم سنگ ضد رطوبت پر شود و بر روی آن در نازککاری از یک لایه شبکه الیاف یا رابیتس استفاده شود. پس استفاده از قطعات اتصال مانند ناودانی منقطع بر روی ستون منتفی است.

اجرای والپست در تاسیسات

تأسیسات مکانیکی و الکتریکی باید طوری اجرا شوند که مشکلی در عملکرد دیوارها ایجاد نکند.به همین دلیل، هماهنگی مهندسین در ابتدای ترسیم و ارائه نقشه ها یک امر ضروری است.اما گاهی مشاهده میشود به دلیل عدم هماهنگی در ارائه نقشه ها یا تغییر در آنها، تأسیسات بخصوص لوله ها از داخل دیوار عبور داده شوند.
پس ممکن است برای اجرای تأسیسات، میلگردهای بستر بریده شده و عملکرد مناسب دیوار و یکپارچگی آن از بین برود.پس در اجرای خرطومی ها یا لوله ها به این مسئله مهم توجه ویژه ای شود.
