تابلو برق صنعتی چیست؟

تابلو برق به بیان ساده فضایی است که قطعات مختلف برای کنترل برق را در خود جای داده که باعث می شود ارتباط بین اجزای مختلف (بسته به کاربری، اجزای آن می تواند متفاوت باشد.) به درستی و به دور از عوامل محیطی مخرب شکل بگیرد. طراحی تابلو برق صنعتی به این شکل جلوی خطرات احتمالی در محیط کار را می گیرد. تابلو برق های صنعتی جهت برق رسانی انواع تجهیزات مختلف صنعتی از قبیل موتورها، پمپ ها، ساختمان ها (مسکونی، تجاری، اداری، صنعتی) و تعداد بیشماری از تجهیزات که توسط نیروی برق کار می کنند به کار گرفته می شوند. بر خلاف ذهنیت عموم جنس تابلوها از فلز نیستند و نمونه های غیر فلزی آنها نیز موجود است. تابلو برق صنعتی بر اساس فاکتور های خاصی طراحی و تولید می شود که این باعث می شود تجهیزات مورد استفاده در آنها متفاوت باشد.

تابلوها در صنایع، کاربردی وسیع داشته و به منظور حفاظت و کنترل مدارات در یک سیستم قدرت استفاده می شوند. ولتاژ مصرفی آنها یا به صورت تک فاز و یا به صورت سه فاز است که در حالت تک فاز اختلاف سطح ولتاژ بین فاز و نول ۲۲۰ ولت است و در حالت سه فاز اختلاف ولتاژ بین هر کدام از فازها با یکدیگر ۳۸۰ ولت و اختلاف سطح ولتاژ بین هر فاز با نول ۲۲۰ ولت است. اکثر مصرف کننده ها در صنعت از تابلو برق صنعتی سه فاز استفاده می کنند، مصرف کننده های تابلو برق صنعتی سه فاز از توان بالاتری نسبت به مصرف کننده های تابلو برق تکفاز برخوردار هستند.

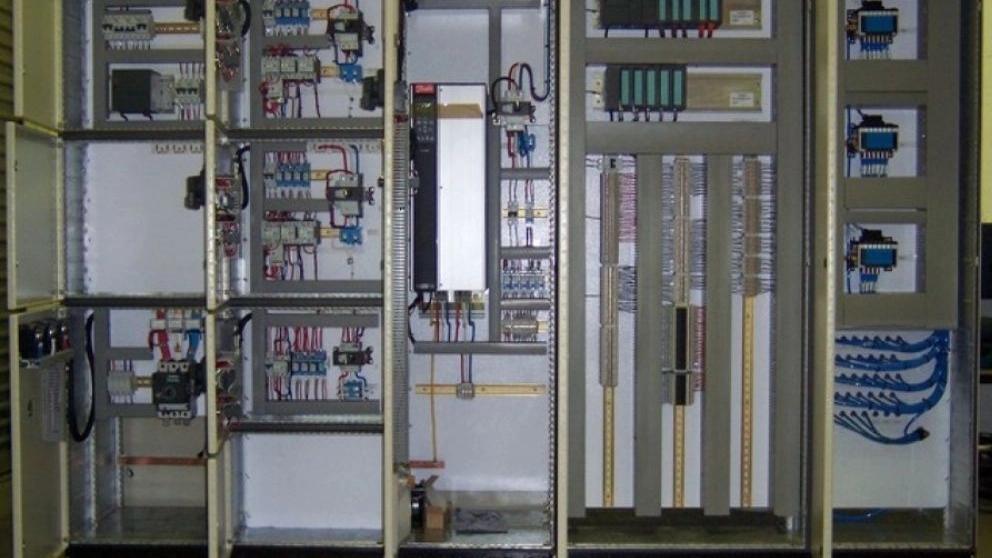

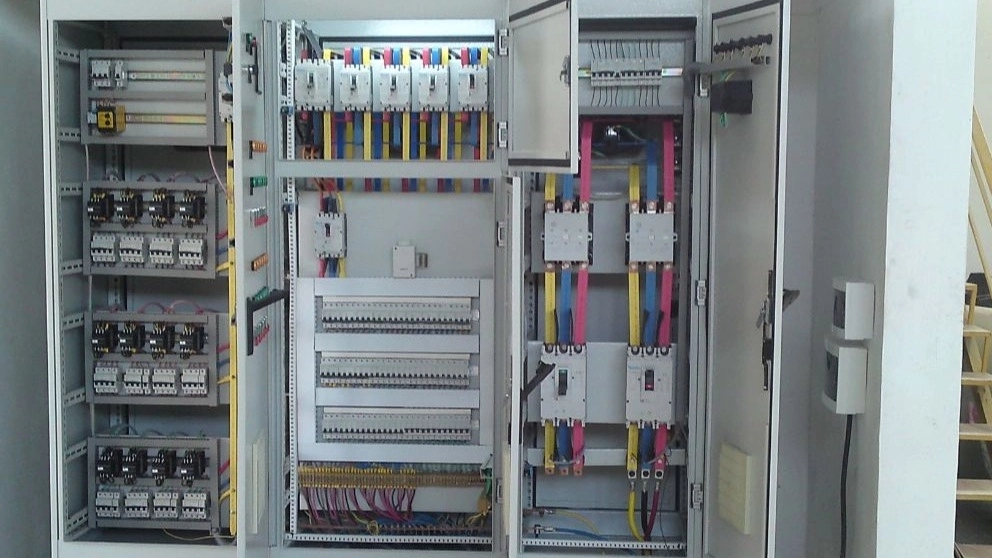

این تابلو از اجزای مختلفی از قبیل بدنه تابلو، تجهیزات برقی (شامل بریکرها، کنتاکتورها، رله ها، ترمینال های ورود و خروج، نمایشگرها، اخطار دهنده ها و غیره)، سیم ها، شمش ها و کابل هایی که تجهیزات برقی را مطابق نقشه قدرت و فرمان به هم ارتباط می دهند، تشکیل شده است. یک تابلو متشکل از چندین فیدر (فیدر: در دسته هادی های الکتریکی قرار می گیرد.) ورودی و خروجی می باشد که داخل یک محفظه پلاستیکی یا فلزی قرار گرفته اند.

🔸 به طور پیوسته ولتاژ و جریان شبکه را بدون ایجاد حرارت اضافی، شکست عایقی و یا خرابی در هر یک از اجزا تحمل نمایند. 🔸 با توجه به جریان ناشی از اتصال کوتاه یا بروز عیب در شبکه به خوبی عمل کرده و قطع مناسب را انجام دهند. 🔸 به دلیل نقش اساسی تابلو ها در حفاظت و تنظیم سیستم توزیع برق، از اهمیت ویژه ای برخوردار می باشند، از این رو انتخاب درست و صحیح مشخصات آن ها دقت خاصی را طلب می کند. 🔸 تابلو ها تا حد امکان باید ساده، سریع و قابل اطمینان بوده و پایداری و عملکرد مناسب جهت برآورده کردن نیازهای سیستم را داشته باشند.

همان طور که گفتیم برای انتخاب و خرید تابلو برق باید به معیارهای خاصی توجه کنید تا انتخاب درستی را در این باره انجام دهید. در حالت کلی حتما به معیارهای ذکر شده در پایین توجه کنید تا خرید خوبی را داشته باشید، این معیارها عبارتند از:

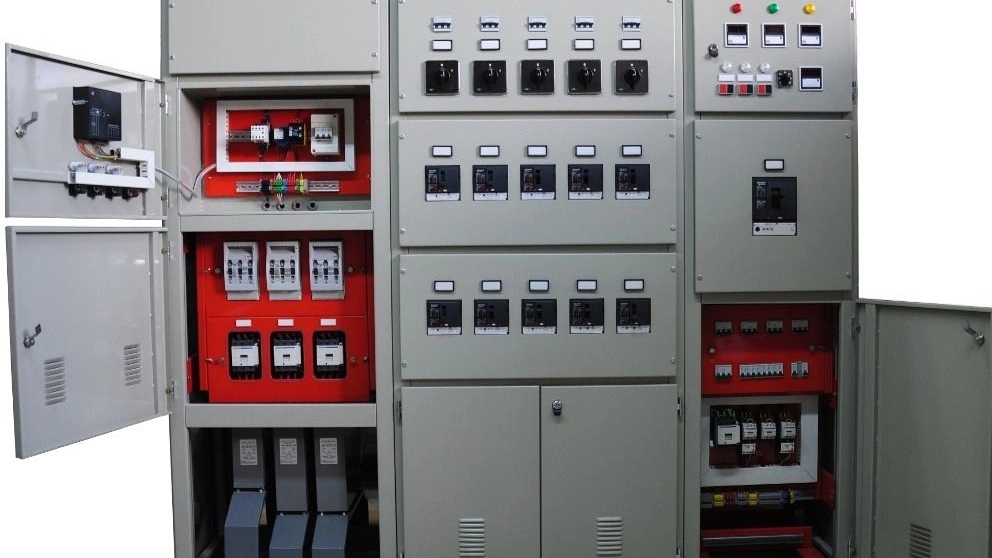

🔸 مدل تابلو برق که می تواند شامل مدل های ایستاده، دیواری، روکار، توکار، جعبه ای، رک و غیره باشد. 🔸 حداکثر مقدار ولتاژ و جریان مورد نظر تابلو برق را انتخاب کنید. 🔸 جنس تابلو برق را انتخاب کنید که می توانید از بین مدل های فلزی، استیل، آلومینیومی، پلاستیکی و غیره باشد. 🔸 مکان نصب تابلو بر اساس درونی یا بیرونی را تعیین کنید. 🔸 استاندارهای مورد استفاده برای محافظت از دستگاه را بررسی کنید. 🔸 وجود یا عدم وجود ویژگی های مختلف مثل ضد آب و ضد گرد و خاک را بررسی کنید. 🔸 ثابت یا کشویی بودن ساختار دستگاه را چک کنید. 🔸 امکان توسعه و تطبیق پذیری دستگاه با امکانات جدید را چک کنید. 🔸 به برند تولید کننده تابلو برق دقت کنید.
