انواع کابل دوربین مداربسته
براساس نوع سیستم مداربسته، نوع کابل مشخص می شود. انواع کابل دوربین مدار بسته شامل: کابل کواکسیال (Coaxial) کابل کواکسیال ترکیبی کابل شبکه یا انترنت (Lan) سیم دوربین مدار بسته فیبرنوری
کابلCoaxial: کابل کواکسیال یا کابل تصویر دوربین مداربسته آنالوگ یک کابل الکتریکی است که سیگنال های فرکانس رادیویی را از نقطه ای به نقطه دیگر منتقل می کند. کابل کواکسیال ترکیبی: این کابل ها نوعی از کابل کواکسیال است که کابل برق نیز به آن چسبیده است. در نتیجه این نوع فضای کمتری از درون داکت را می گیرد.
کابل Lan: کابل شبکه یا Lan کابلیست که در سیستم های تحت شبکه کاربرد دارد. در صورت وجود تکنولوژی POE با این کابل علاوه بر ارسال تصاویر، برق نیز انتقال می یابد.
کابل دوربین مداربسته کواکسیال و انواع آن

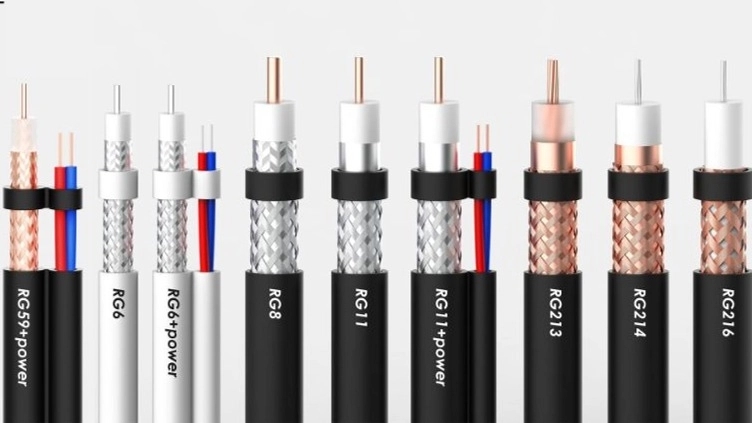

تکنولوژی کابل های کواکسیال از اوایل قرن بیستم وجود داشته است و به دلیل دوام و سهولت نصب، این کابل ها عمدتاً برای اتصال تجهیزات آنتن ماهواره ای در منازل و سازمان ها مورد استفاده قرار می گیرد. انواع مختلفی از کابل کواکسیال وجود دارد که براساس اندازه گیری و امپدانس متفاوت هستند. کابل RG چیست؟ RG مخفف Radio Gauge است که Gauge به ضخامت کابل اشاره دارد. این ضخامت با عدد در کنار RG نشان داده می شود. هرچه این عدد RG بیشتر باشد، هسته یا هادی مرکزی نازک تر است. کابل کواکسیال شکل ضخیم و گرد متمایزی از سایر کابل ها دارد. به راحتی می توانید این نوع از سیم و کابل دوربین مدار بسته را از سایر کابل ها مانند کابل های جفت تابیده یا کابل اترنت تفکیک کنید. رایج ترین کابل های کواکسیال RG-6، RG-11 و RG59 است. کابل RG-6 (RG6) چیست؟ کابل های RG-6 دارای مفزی یا رسانای بزرگتری هستند، بنابراین کیفیت سیگنال بهتری را ارائه می دهند. همچنین آنها عایق دی الکتریک ضخیم تری دارند و نوع شیلد آنها متفاوت است. این موضوع به آنها اجازه می دهد سیگنال های سطح GHz را به طور موثرتری مدیریت کنند. از آنجا که این نوع کابل نازک است ، می توان آن را به راحتی در دیوارها یا سقف نصب کرد. کابل RG-59 (RG59) چیست؟ یک کابل رایج در اتصالات و مصارف خانگی و داخلی است. کابل RG-59 مشابه RG-6 است با این تفاوت که دارای یک رسانای مرکزی (مغزی) نازک تر است. این نوع کابل برای اجرای مسافت های کوتاه و انتقال فرکانس پایین بسیار مناسب است. در کابل های کواکسیال دو نوع اصلی وجود دارد، یکی با امپدانس 75 اهم (Ω) و دیگری با امپدانس 50 اهم است. کابل های 75 اهم بیشتر برای سیگنال های ویدئویی استفاده می شوند. در مقابل کابل های 50 اهم برای داده ها و ارتباطات بی سیم استفاده می شوند.
اجزای کابل کواکسیال
طراحی محافظ کابل های کواکسیال به مغزی اجازه می دهد تا داده ها را به سرعت منتقل کنند در حالی که از آسیب و تداخل محافظت شوند. اغلب کابل های کواکسی از چهار لایه زیر تشکیل شده اند: مغزی کابل یا هادی مرکزی که معمولاً یک سیم مسی است و داده ها و ویدئوها از طریق آن عبور می کنند. عایق اطراف سیم مسی که پلاستیکی و دی الکتریک است. لایه شیلد یا مش بافته که از مس، آلیاژ یا آلومینیوم ساخته شده است. این لایه به محافظت از کابل در برابر تداخل الکترومغناطیسی (EMI) کمک می کند. در نهایت لایه خارجی که یک پوشش پلاستیکی است و لایه های داخلی را از آسیب محافظت می کند.
عملکرد کابل کواکسیال
نحوه عملکرد کابل کواکسیال به این شکل است که داده ها در مغزی یا رسانای مرکزی حمل می شود. اولین لایه روی مغزی که دی الکتریک نامیده می شود، فاصله بین رسانای هسته (مغزی) و لایه های خارجی است که نقش عایق را بر عهده دارد.
