انواع سیم پیچی موتور

سیم پیچ از سیم های در هم تنیده بسیاری تشکیل شده است که
با آرایشی متفاوت روی یک هسته آهنی پیچیده شده اند و قطب های مغناطیسی را به وجود آورده اند.

موتورهای الکتریکی دو پیکربندی قطب برجسته و غیربرجسته با آرایش و ظاهری متفاوت دارند.

جنس و عایق انواع سیم پیچی موتور به توان موتور بستگی دارد،
برای سیم های با توان کمتر از 150 کیلووات از سیم مسی لاکی استفاده می شود؛
ولی برای سیم هایی با توان بالای 150 کیلووات از شینه مسی استفاده می شود تا بتواند در مقابل فشار قوی مقاومت کند.

معمولا عایق سیم های توان پایین روکش معمولی است؛
اما برای سیم پیچی های توان بالا از فن خنک کننده و کانال آب سرد تعبیه شده بر روی موتور استفاده می کنند.

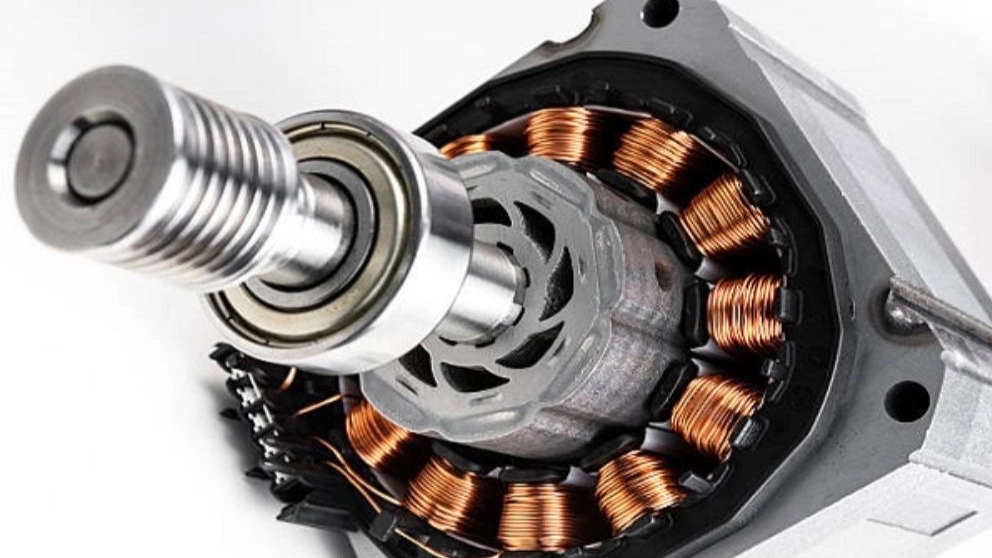

سیم پیچی استاتور

روی استاتور شکاف هایی وجود دارد که سیم پیچ می تواند داخل آن ها قرار بگیرد و
سپس به کمک منبع تغذیه AC می توان انرژی مورد نیاز این نوع از انواع سیم پیچی موتور را تامین کرد.

سیم پیچی استاتور به دو روش ستاره و دلتا متصل می شود.

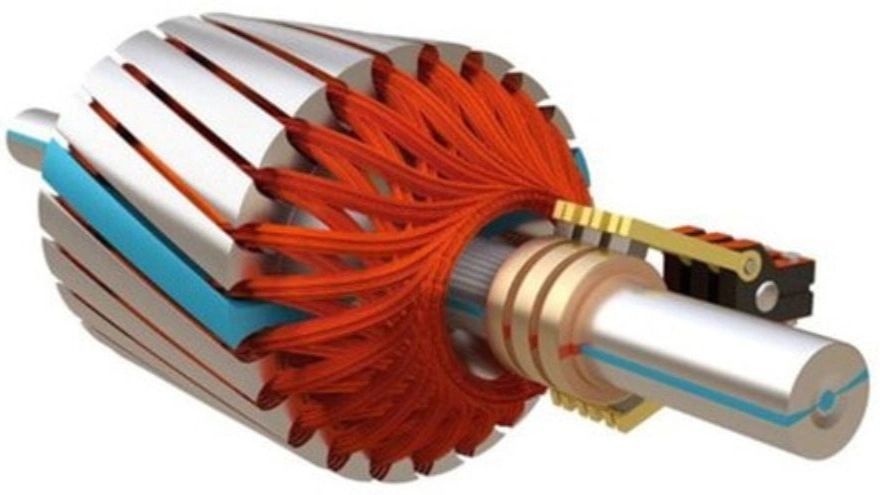

سیم پیچی روتور

قسمت چرخان موتور، روتور، نیز سیم پیچ دارد.

سیم پیچ گام کسری (Resistance Start):

ابتدا و انتهای کلاف کمتر از 180 درجه اختلاف دارند و نیروی محرکه داخل کلاف ها توسط جمع برداری محاسبه می شود؛
بنابراین نیروی محرکه و در نتیجه توان موتور کاهش می یابند که
برای جبران آن گام را کوتاه و تعداد دور کلاف ها را زیاد می کنند.

سیم پیچ موتور تک فاز طرح دو فاز (Shaded-Pole):

قبل از انجام این نوع سیم پیچی باید محاسبات مرتبط با سیم پیچی انجام گیرد،
جدول سیم پیچی آماده شود و سپس نقشه ترسیم گردد.

این نوع یک سیم پیچ دائمی دارد که در راه اندازی مورد استفاده است.

نحوه قرارگیری سیم پیچ ها به این صورت است که
سیم پیچ اصلی و سیم پیچ راه انداز هر دو داخل شیار قرار دارند.

سیم پیچی گام کامل (Capacitor Start):

ابتدا و انتهای این سیم پیچ اختلاف فاز 180 درجه دارند؛ بنابراین محاسبات به روش جبری انجام می شوند.

همچنین گام های قطبی و سیم پیچی با هم برابر هستند.

سیم پیچ موتور القایی تک فاز با راه انداز خازن دائم کار (Permanent Capacitor):

راه اندازی این موتورها به وسیله خازن الکترولیتی انجام می گیرد که
بعد از راه اندازی نیز به منظور ایجاد اختلاف فاز در سیم پیچی، در مدار باقی می ماند.

سیم پیچی کمکی دائم در مدار یک طبقه گام کسری (Capacitor Start Capacitor Run):

در این سیم پیچی زوج یا فرد بودن q (تعداد شیارهای زیر هر قطب فاز) مورد بررسی قرار می گیرد تا موقعیت کلاف ها مشخص شود.

این سیم پیچی ها طرح دو فاز هستند (یک فاز اصلی و یک فاز مجازی) که اختلاف فاز 90 درجه دارند.
