معرفی اجزا و قطعات آسانسور

در این بخش از مقاله، تمامی قطعات آسانسور را به شما معرفی خواهیم کرد و مکانیزم عملکرد هر کدام از آنها را توضیح خواهیم داد. این قطعات عبارتند از؛

" موتور آسانسور "
موتور آسانسور، مهم ترین بخشِ آسانسور به حساب می آید. موتور، نیروی محرکه لازم برای حرکت کابین را فراهم می کند. نمونه های بسیار متنوعی از موتورهای آسانسور در بازار عرضه می شوند. شما باید ابتدا به نوع طراحی ساختمان و بودجه خود، دقت نمایید و سپس، اقدام به خرید کنید. انواع موتور های آسانسور عبارتند از؛

۱.۱. موتور الکتریکی گیربکس دار

۱.۲. موتور الکتریکی گیرلس

۱.۳. موتور هیدرولیکی

البته، به غیر از موارد فوق، موتور های دیگری (مانندِ موتور مغناطیسی) نیز وجود دارند که تا به امروز به تولید انبوه نرسیده اند.

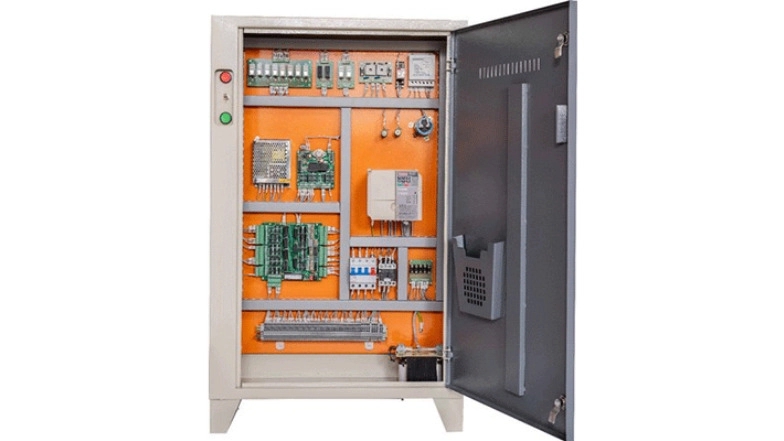

" تابلو فرمان آسانسور "

تابلو فرمان، یکی دیگر از مهم‌ترین قطعات آسانسور می باشد. تابلوهای فرمان به دو دسته کلی تقسیم می شوند؛ AC2 وVVVF .

تابلوهای فرمان، همانند یک کامپیوتر عمل می کنند و وظایف زیر را بر عهده دارند؛ انتقال کابین به طبقات مختلف، کنترل سرعت موتور آسانسور در هر لحظه، حفاظت از اجزای مختلف آسانسور، کنترل باز یا بسته شدن درب آسانسور، فعال سازی ترمز اضطراری آسانسور و غیره. تابلو فرمان آسانسور، همانند یک کامپیوتر عمل می کند و وظیفه کنترل حرکات آسانسور را بر عهده دارد.

" کابین آسانسور "
یکی دیگر از قطعات آسانسور، کابین می باشد. کابین، وظیفه حمل و انتقال مسافرین را بر عهده دارد و به وسیله نیروی محرکه موتور، جابجا می شود. کابین آسانسور، دارای نمونه های مختلفی است. انواع کابین ها عبارتند از؛

۲.۱. کابین آسانسور پانوراما

۲.۲. کابین آسانسور استیل

۲.۳. کابین آسانسور ام دی اف

۲.۴. کابین آسانسور گالوانیزه

۲.۵. کابین آسانسور نیمه استیل

" درب آسانسور "

درب آسانسور، وسیله ای برای تامین ایمنی مسافران است. این درب در هنگام حرکت آسانسور قفل می شود و امکان باز کردن آن، وجود ندارد. درب های آسانسور در نمونه های مختلفی (لولایی، تلسکوپی و…) طراحی و ساخته می شوند. نصاب آسانسور، بسته به نوع معماری ساختمانو سلیقه شخصی صاحب ملک، درب مناسب را انتخاب می کند.

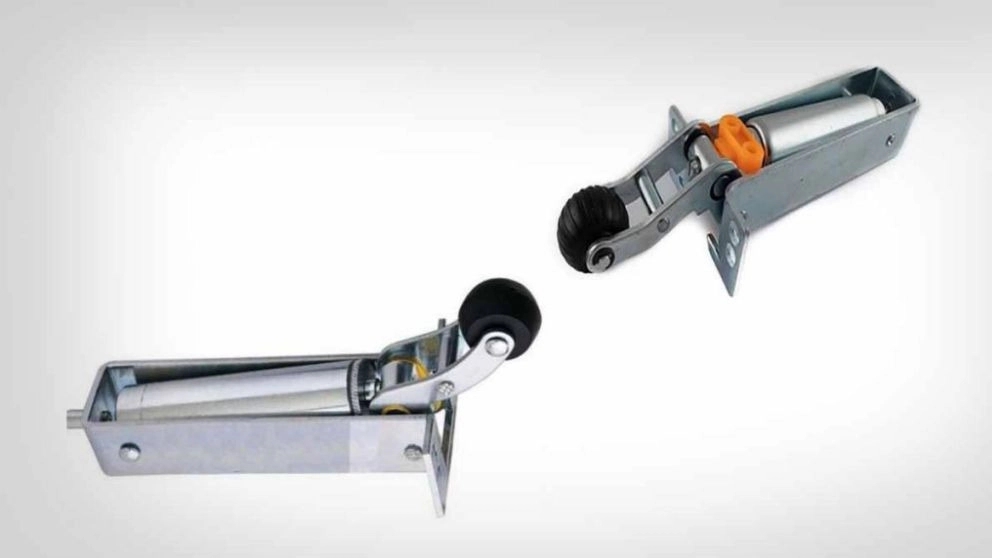

" دیکتاتور آسانسور "

یکی دیگر از قطعات آسانسور، دیکتاتور نام دارد. دیکتاتور، در بالای درب آسانسور وصل می شود و از برخوردِ محکمِ درب به کابین، جلوگیری می کند. این قطعه در مواقعی که افراد، با شتاب درب آسانسور را می بندند، سرعت درب را کاهش می دهد.

" مگنت یا آهنربای درب آسانسور "

مگنت، یکی از قطعات آسانسور می باشد که درب آسانسور را در زمان حرکت کابین، قفل می کند. اجزای تشکیل دهنده مگنت، عبارتند از؛ جک، سیم پیچ و اهرم.
هنگامی که آسانسور در یکی از طبقات توقف می کند، مگنتِ درب آسانسور، غیر فعال می شود و درب باز می گردد.

" سنسور مغناطیسی طبقات "

سنسور مغناطیسی طبقات، یکی از مهم‌ترین قطعات آسانسور است که سبب می شود کفِ کابین آسانسور در هنگام ایستادن در طبقات مختلف، با کفِ ساختمان، در یک سطح قرار گیرند. مکانیزم عملکرد سنسور مغناطیسی طبقات نیز بدین صورت است که در هر طبقه، یک آهنربا در محلی که کابین باید توقف کند، نصب می گردد و بر روی کابین نیز یک سنسور قرار داده می شود. بدین ترتیب، هنگامی که سنسور در برابر آهنربا قرار می گیرد، کابین متوقف می شود.

" قفل لولایی آسانسور "

قفل لولایی، یکی از قطعات آسانسور است که بر روی دربِ آسانسور نصب می گردد. این قفل، از حرکتِ کابین در هنگام باز بودن درب، جلوگیری می کند.

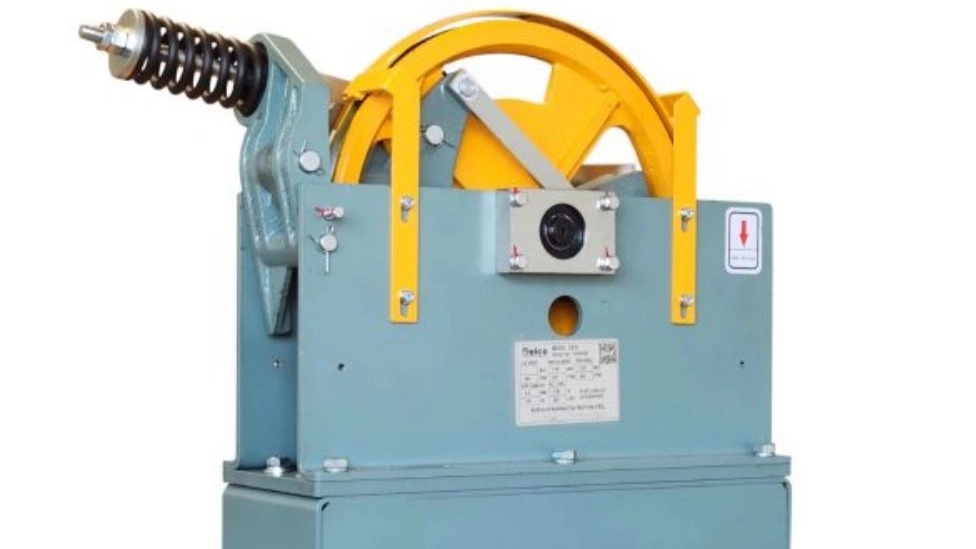

" گاورنر آسانسور "

گاورنر، از افزایش بیش از حدِ سرعتِ کابین، جلوگیری می نماید. این قطعه، در صورت افزایشِ بیش از حدِ سرعت، ترمزِ اضطراری آسانسور را فعال می کند.

" کفشک آسانسور "

یکی دیگر از قطعات آسانسور، کفشک نام دارد. کفشک، حرکتِ کابین آسانسور بر روی ریل و حرکتِ وزنه تعادل در جهتِ عکسِ کابین را امکان پذیر می کند.

" براکت آسانسور "

براکتِ آسانسور، وظیفه اتصالِ ریل آسانسور، بر روی دیوار ساختمان و چاه آسانسور را بر عهده دارد. براکت دارای نمونه های مختلفی می باشد و بسته به ظرفیت و اندازه کابین، از نمونه مناسب استفاده می شود.

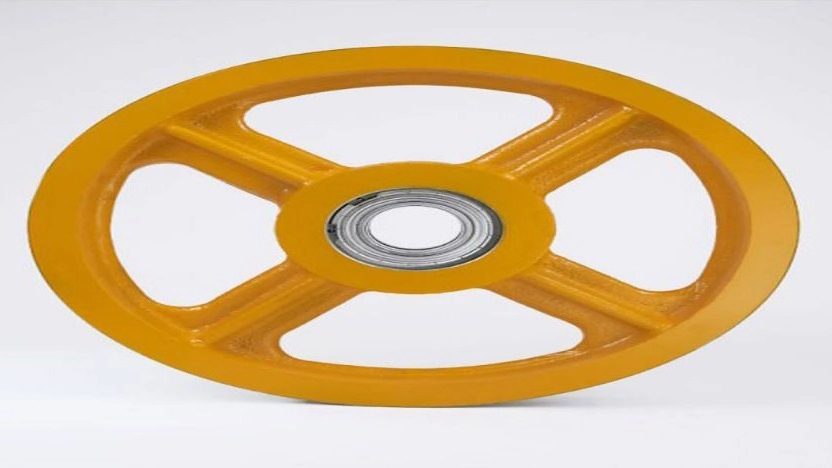

" فلکه هرزگرد "

فلکه هرزگرد، یکی از اساسی ترین قطعات آسانسور است. این قطعه، نیروی موتور را به سیم بکسل، انتقال می دهد و سیم بکسل نیز، کابین را جابجا می کند.

" لقمه ریل "

یکی دیگر از قطعات آسانسور، لقمه ریل می باشد. لقمه، وظیفه اتصال براکت به ریل را بر عهده دارد.

" ریل آسانسور "

ریل آسانسور، کابین و وزنه تعادل را در هنگام حرکت عمودی، هدایت می کند. این وسیله، حرکات افقی کابین را نیز به حداقل می رساند.

" انکودر "

انکودر، یکی دیگر از قطعات آسانسور است که وظیفه تنظیمِ سرعتِ حرکتِ آسانسور را بر عهده دارد. این قطعه، با تبدیل سیگنال های حرکتی موتور به سیگنال های الکتریکی، وظیفه خود را انجام می دهد.

" پشت بند ریل "

پشت بند ریل، وظیفه اتصال ریل های آسانسور به همدیگر را بر عهده دارد. این قطعه، معمولا از یک فلز مستحکم ساخته می شود.

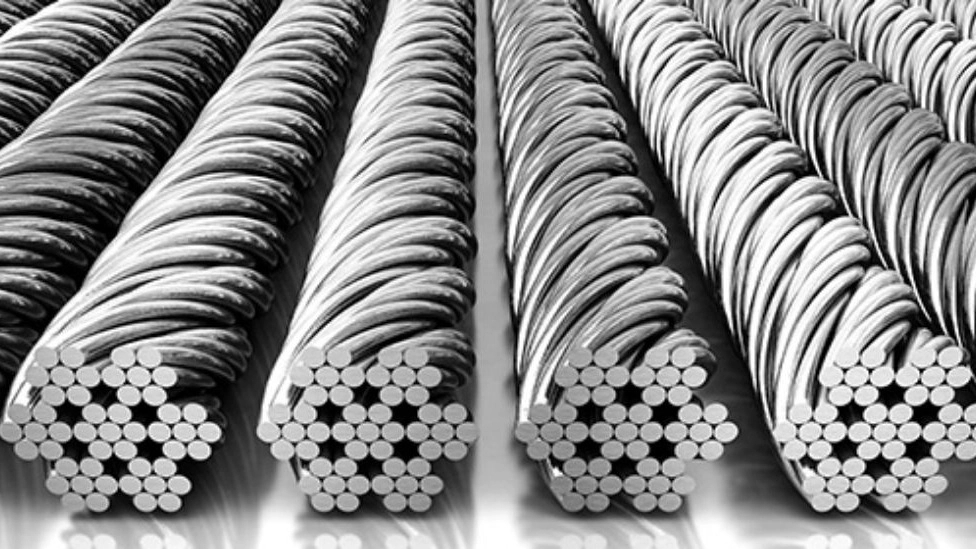

" سیم بکسل و قلاب بکسل "

یکی دیگر از قطعات آسانسور، سیم بکسل می باشد. سیم بکسل، کابین را در بین طبقات جابجا می کند و به صورت همزمان، وزنه تعادل را نیز به حرکت در می آورد. سیم بکسل، از یک طرف به کابین و از طرف دیگر به وزنه تعادل متصل است. این اتصال از طریق قلابِ بکسل، امکان پذیر می شود.

" وزنه تعادل آسانسور "

وزنه آسانسور، تعادلِ کابین در هنگام حرکت را حفظ می کند. این قطعه، حرکت سیم بکسل بر روی فلکه هرزگرد را نیز امکان پذیر می نماید.

" جعبه برق سه فاز آسانسور و تراول کابل "

برق مورد نیاز آسانسور، ابتدا واردِ جعبه برق سه فاز می شود و سپس به بخش های مختلفِ آسانسور ارسال می گردد. انتقالِ برق از جعبه برق سه فاز به بخش های مختلف آسانسور، بر عهده تراول کابل می باشد.

" جعبه کنترل رویزیون "

از این جعبه برای به حرکت در آوردنِ کابین آسانسور، در هنگام انجام تعمیرات، استفاده می شود.
