داکت اسپلیت نوعی سیستم سرمایش مرکزی است که مخصوص نصب در ساختمانهای بزرگ طراحی شده است. این سیستم زمانی کارایی عالی با حداکثر راندمان خنک سازی دارد که اصول لولهکشی آن را به درستی رعایت کرده باشید.
لوله کشی داکت اسپلیت چیست؟
لوله کشی داکت اسپلیت یک مرحله تأسیسات جهت ارتباط فیزیکی به منظور جابجایی گاز مبرد بین یونیت خارجی (کندانسینگ یونیت) و پنل داخلی (اواپراتور) است. همچنین برای پوشش حالت گرمایش نیز از لولهکشی آب گرم جهت تغذیه کویل گرمایشی و تخلیه آب در کندانسور سیستم استفاده میشود. برای لوله کشی داکت اسپلیت در بخش تبرید از لولههای مسی در ضخامتهای گوناگون استفاده میکنند. ضخامت جداره و همچنین سایز لولهها با توجه به فشار کاری سیستم و ظرفیت خنککنندگی داکت اسپلیت محاسبه میشود. اما در بخش گرمایش این سیستم معمولاً از لولههای فولادین و یا لولههای پلیمری ۵ لایه استفاده شده است.
روش اتصال لولهها در داکت اسپلیت
اتصال لولههای مسی به یکدیگر از مراحل کلیدی در نحوه لوله کشی داکت اسپلیت است که لازم است تا با دقت کامل انجام شده و هیچ نوع نشتی وجود نداشته باشد. این کار از طریق روش جوش هوا گاز با استفاده از مفتولهای نقره و یا برنجی انجام میشود. لولهها باید در یکدیگر چفت شوند و سپس محل درز میان آنها جوشکاری گردد. برای انجام این روش دهانه یکی از لولهها به شکل لاله شده تا با اندکی گشادتر شدن دهانه بتوانیم لولهی دیگر را در داخل لوله اول چفت کنیم. سپس اطراف محل اتصال با استفاده از مفتول جوشکاری لحیم خواهد شد. در هر صورت مجاز به اتصال سربهسر لولهها به یکدیگر نیستیم.

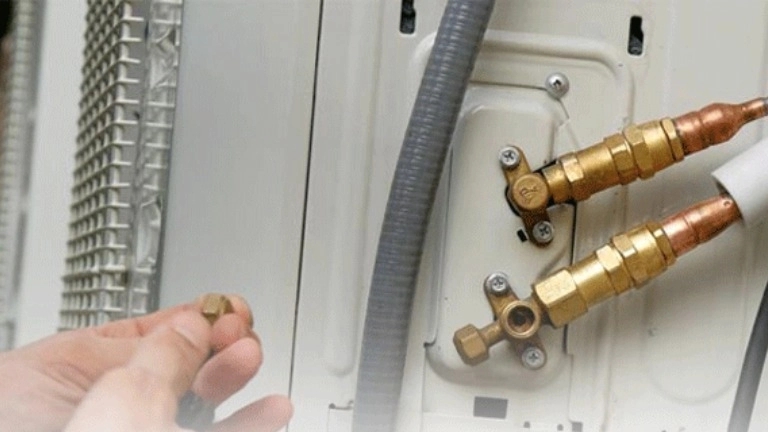

اما روش اتصال لولهها به محل یونیتهای داخلی و خارجی سیستم داکت اسپلیت از طریق پیچ و مهره انجام میشود. توجه کنید که سایز پیچ و مهره کار شده در یونیتهای داکت اسپلیت با توجه به ظرفیت لولهها انتخاب شده و در کل بزرگتر از سیستمهای کولر گازی معمولی است.
