عایق لوله نقش حیاتی در فرآیند و نیروگاه ایفا می کند، زیرا صحت چرخه فرآیند را تضمین می کند. شرایط “سیال جاری” در داخل لوله باید در محدوده محدودیت های تعیین شده مطابق با الزامات پروژه باشد (مانند دما، ویسکوزیته، فشار و غیره).این مقاله به انواع عایق لوله، اهداف عایق کاری، کاربردها، ملاحظات روکش، مواد عایق و کدها و استانداردهای مربوط به عایق می پردازد.

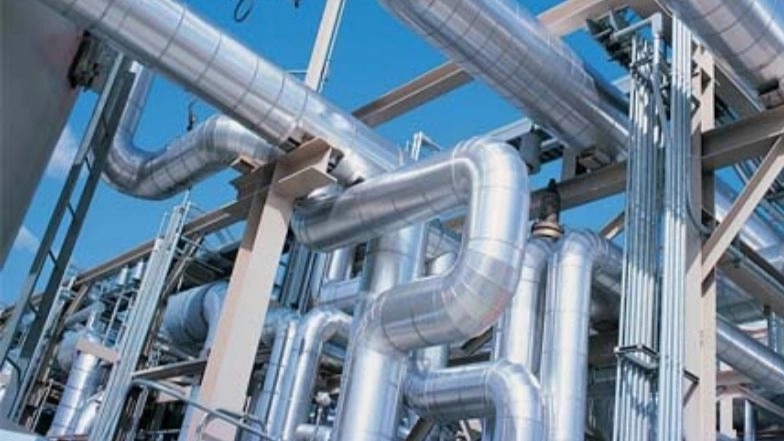

عایق یک لایه محافظ است که در قسمت بیرونی سیستم لوله کشی قرار می گیرد. این یک مانع بین سیال جاری لوله و محیط بیرون ایجاد می کند. عایق بندی لوله ها تضمین می‌کند که تلفات حرارتی به طور موثر کاهش می یابد و سیستم لوله کشی به طور اقتصادی، عملکردی و ایمن به طور دائم به کار خود ادامه می دهد. عایق بندی تنها راه برای اطمینان از حداکثر کارایی چرخه فرآیند در طول عمر طراحی بدون هیچ گونه تلفات در نتیجه خطا است.
🔰 هدف از عایق کاری لوله 🔰
عایق کاری لوله های فرآیندی است که مزایای زیادی برای سیستم لوله کشی به همراه دارد که باعث افزایش راندمان کار در حال انجام می شود.
برخی از اهداف عایقکاری لوله به شرح زیر است:
برای جلوگیری از اتلاف حرارت
برای جلوگیری از افزایش گرما
برای جلوگیری از تراکم
برای محافظت در برابر سرما
برای ایجاد حفاظت پرسنل در برابر دمای بالا برای بدن انسان
برای کاهش انتشار CO 2
برای اطمینان از پایداری دمای فرآیند
برای کاهش صدای سیستم لوله کشی

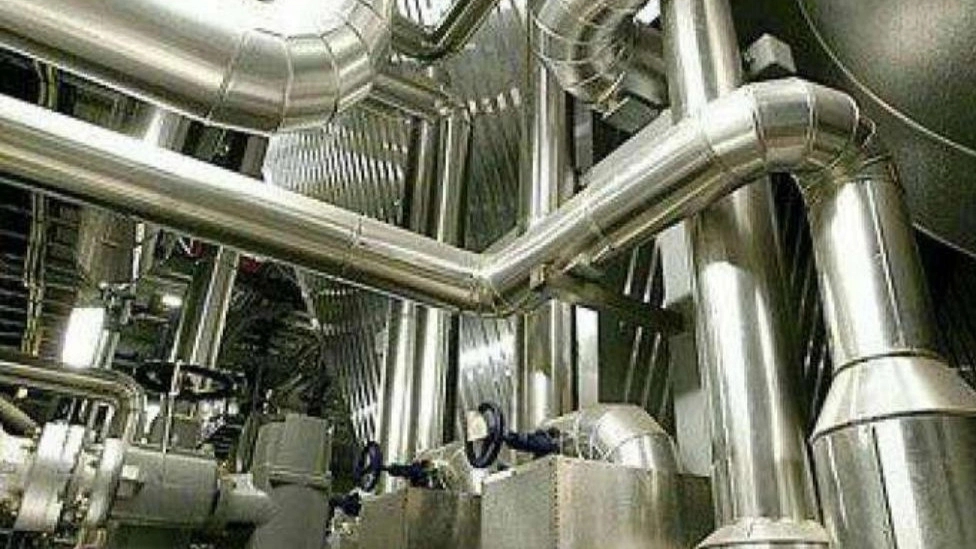

روکش باید برای محافظت از عایق در برابر تأثیرات آب و هوا، بارهای مکانیکی، آتش سوزی و آلودگی های بالقوه خورنده اعمال شود. انتخاب روکش مناسب به عوامل مختلفی از جمله بار کاری، بار باد، دمای محیط و برخی شرایط دیگر بستگی دارد.
❗️ نکات مهمی که باید در هنگام انتخاب مواد روکش در نظر گرفت
به عنوان یک قاعده کلی، برای لوله کشی داخلی باید لوله گالوانیزه را به آلومینیوم ترجیح دهیم. از آنجایی که مقاومت مکانیکی، مقاومت در برابر آتش و دمای سطح پایین در مقایسه با روکش آلومینیومی بالاتر است و همچنین قیمت لوله گالوانیزه نسبت به آلومینیوم مقرون به صرفه تر است .
☑️ در محیط های خورنده مانند لوله کشی در فضای باز از آلومینیوم ، فولاد ضد زنگ یا پلی استر تقویت شده با شیشه به عنوان روکش استفاده می شود.
☑️ اگر سیستم لوله کشی در محیط خطر آتش سوزی قرار دارد، توصیه می شود از روکش فولاد ضد زنگ استفاده کنید.
☑️ دمای سطح روکش کاملاً به MOC (مواد ساخت) روکش بستگی دارد، هر چه سطح براق تر باشد دمای سطح ورق روکش بالاتر است.
☑️ برای نادیده گرفتن خطر خوردگی گالوانیکی، باید از موادی استفاده کنیم که به دلیل پتانسیل الکتروشیمیایی خود دچار خوردگی نمی شوند.
☑️ برای عایق صوتی (صدا را کاهش می دهد)، یک ماده جاذب صدا مانند (لایه سرب، فویل پلی اتیلن) روی/داخل عایق نصب می شود.
