جک های هیدرولیک به انواع زیر تقسیم میشود:
🔰 جک یک راهه 🔰
اندازه قطر دسته و پیستون یکسان است. این جک‌ها به‌گونه‌ایی طراحی شده‌اند که روغن تنها از یک مسیر میتواند وارد و خارج شود.
زمانی که روغن به سمت سر پیستون هدایت میشود، جک باز شده و توانایی بلند کردن اجسام را خواهد داشت. برای اینکه جک بسته شود، لازم است تا نیرویی ( باری) بر روی دسته پیستون قرار گیرد. یعنی جکهای یک‌راهه تنها میتوانند بار و یا شی سنگین را بلند کنند و هیچ نیرویی برای پایین آمدن وجود ندارد.
🔰 جک یک طرفه هیدرولیک 🔰
در این جک قطر پیستون از اندازه دسته پیستون بیشتر است. برای آنها دو مسیر ورودی و خروجی در نظر گرفته شده است. یک مجرا در ابتدای سیلندر قرار گرفته و مجرای دیگر در انتهای آن قرار دارد.
مجرایی که در انتهای پیستون قرار دارد، محل ورود و خروج هوا بوده و مجرایی که در ابتدای پیستون قرار دارد، محل ورود و خروج روغن است. از نظر عملکرد و کارایی باید گفت، این جک مانند جکهای هیدرولیکی یک‌راهه هستند.
یعنی صرفا برای بلند کردن اجسام سنگین کاربرد داشته و نیروی برای پایین آوردن جسم مورد نظر ایجاد نمیکنند.

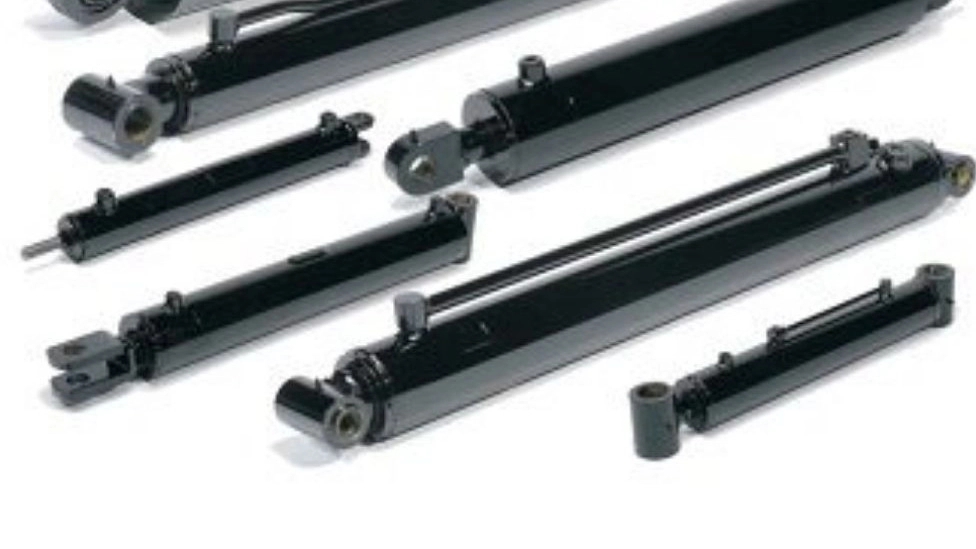

🔰 جک دو طرفه 🔰
در جک روغنی دو طرفه، قطر پیستون بیشتر از قطر دسته پیستون است. در این نوع جک، دو مجرای ورود و خروج برای روغن در نظر گرفته شده است. از یک دهانه روغن وارد شده و از دهانه دیگر خارج خواهد شد. در این نوع از جک‌ها برای بلند کردن و پایین آوردن اجسام نیرو وارد خواهد شد.

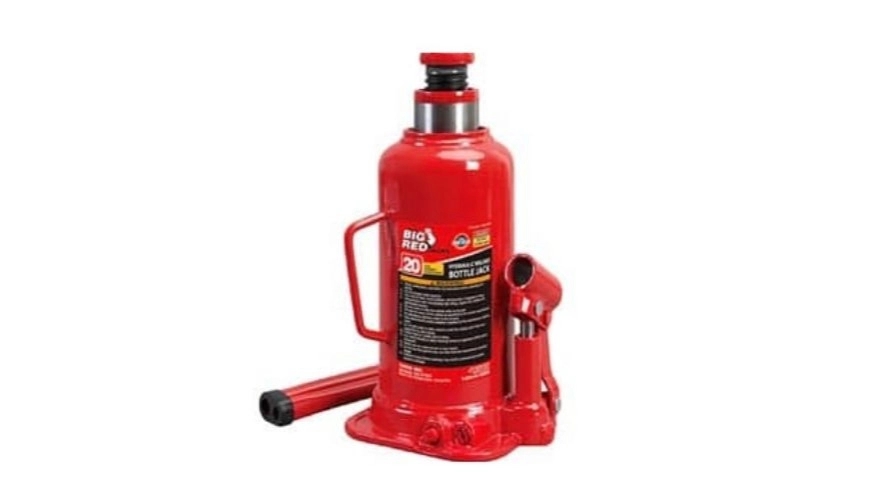

🔰 جک های Bottle🔰
جک های Bottle ( سیلندر هیدرولیک ) به جک های دستی نیز معروف هستند. که یکی از راه های آسان و راحت برای بلند کردن وسایل نقلیه برای سرویس یا بازرسی در کنار جاده ها یا در تعمیر گاه ها جک های Bottle یا دستی است.
جک های دستی در اندازه های مختلف با کاربرد های مختلف ساخته می شوند. آنها به طور گسترده ای در اندازه و قابلیت های بالابری از چهل و پنج کیلوگرم تا چندین تن می باشد.
جک های Bottle از یک شافت عمودی استفاده می کنند که از پد بلبرینگ در آن استفاده می کند که میتواند با آن مستقیما وزن را از زمین بلند کند.
یکی از متداول ترین جک هیدرولیک ها جک های بطری یاBottle هستند. شکل این جک ها به صورت یک بطری شیر است به خاطر همین شباهت است که به نام جک های بطری یا Bottle Jacks معروف شده اند.
با این جک ها در قسمت معرفی انواع جک هیدرولیک ها آشنا شدید اما در اینجا میخواهم شما را با کاربرد های آنها بیشتر آشنا کنم. این جک ها در اوایل دهه 1900 میلادی هنگامی که صنعت خودرو شروع به کار کرد، محبوبیت زیادی در بین خریداران پیدا کرد.
این جک ها توسط یک شافت عمودی به صورت مستقیم وزن را از زمین بلند می کند. اما اگر بخواهیم درباره کاربرد این جک ها صحبت کنیم باید بگوییم که این جک ها بیشتر در صنعت اتومبیل مورد استفاده قرار می گیرند. اما از این جک ها در صنعت پزشکی برای بالا و پایین بردن بیماران نیز استفاده می کنند.
این جک ها در کاربرد های صنعتی نیز استفاده می شود آنها میتوانند برای بلند کردن بار های سنگین و همچنین ماشین آلات بزرگ کشاورزی مورد استفاده قرار بگیرند.
🔰 جک های چرخ دستی (Trolley/Floor Jacks) 🔰
جک های چرخ دستی به جک های کف نیز معروف هستند. جک های کف بر خلاف جک های Bottle یا دستی که به صورت عمودی عمل می کنند و شافت آنها به صورت عمودی است در جک های Trolley شافت به صورت افقی بر روی میل لنگ که به یک بالابر متصل شده است، قرار گرفته است و با فشاری که وارد میشود جسم را به صورت عمودی از زمین بلند می کند.این جک های دامنه کاربرد بیشتری نسبت به جک های دستی دارند و در اندازه های اصلی کوچک و بزرگ ساخته می شوند.
🔰جک Toe life Hydrolic Jacks🔰
Toe life Hydrolic Jacks نوع خاصی از انواع سیلندر هیدرولیک است که برای بلند کردن ماشین آلاتی که سطح آنها با زمین کم است، کاربرد دارند.
در جایی که جک های کف و جک های دستی به دلیل سطح کم ماشین با سطح زمین نتوانند استفاده شوند از جک های Toe life Hydrolic Jacks استفاده می شود.
🔰 جک های Scissor Jacks🔰
جک های Scissor Jacks یک از انواع جک هیدرولیک ( سیلندر هیدرولیک ) هستند که این جک ها به صورت جمع و جور ساخته می شوند. جک های Scissor Jacks از پیچ مکانیکی استفاده می کنند. چرخش جک های Scissor منجر به بالا بردن و پایین آوردن بازوهای این جک ها می شوند. که بسته به موقعیت و مکانیزم این جک ها ، بازو ها کشیده یا جمع می شوند.

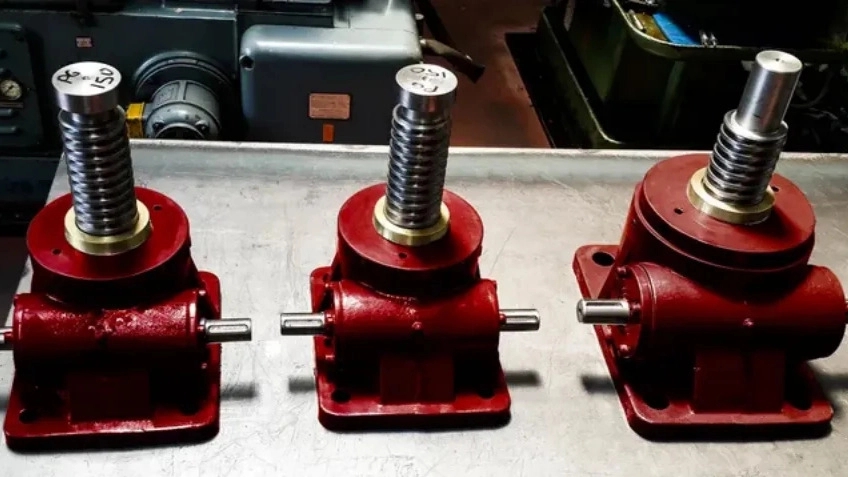

🔰 جک های پیچ (screw jacks) 🔰
یکی دیگر از انواع جک هیدرولیک ها جک های پیچ هستند. که از مکانیزم پیچ عمودی برای بالا بردن یا پایین آوردن جک استفاده می کنند. برخی از مدل های این جک ها قابلیت تنظیم آچار دارند، در حالی که برخی دیگر از یک سطح درج شده از طریق سوراخی در جک استفاده می کنند تا امکان استفاده از مکانیکی اضافی در هنگام چرخش پیچ را داشته باشد.
🔰 جک های چرخ دار (Ratchet Jacks) 🔰
جکهای چرخ دار برای بالابردن یا پایین آوردن بار از مکانیزم حلزون و حلق آویز استفاده می کنند.زمانی جک های چرخ دار نوع واقعی جک هایی بودند که تولید کنندگان خودرو با وسایل نقلیه خود این جک ها را به خریداران می دادند تا خریداران در هنگام عوض کردن چرخ ماشین خود از آنها استفاده کنند.
این جک ها به همراه آچار چرخ به عنوان دسته جک به خریداران داده می شد. با توسعه ساخت و ساز های unibody و از بین بردن ضریه گیر های فلزی در وسایل نقلیه، جک های چرخ دار نسبت به جک های scissor کمتر مورد استفاده قرار گرفتند زیرا مشخصات کمتر نسبت به جک های scissor داشتند. و آنها ممکن بود در زیر بدنه ماشین واژگون شوند.
