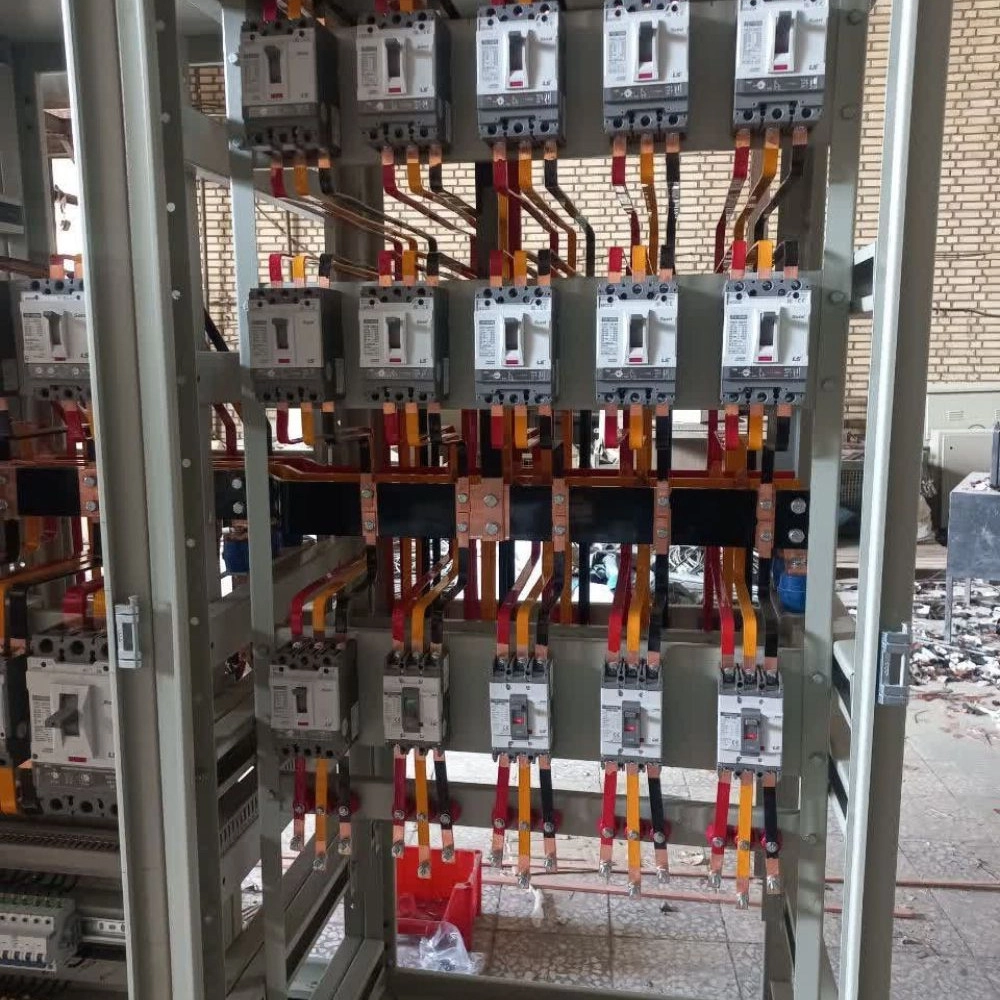

تابلو توزیع برق کارخانه به عنوان شاهراه اصلی تغذیه الکتریکی، وظیفه دریافت انرژی از ترانسفورماتور یا ژنراتور و تقسیم ایمن، متوازن و بیوقفه آن میان خطوط تولید، ماشینآلات و بخشهای تأسیساتی را بر عهده دارد. طراحی اصولی تابلو توزیع صنعتی تضمینکننده حفاظت در برابر اضافه بار، اتصال کوتاه و تداوم تولید بدون قطعیهای ناخواسته است.
انواع تابلوهای توزیع برق در محیطهای صنعتی و کارخانجات
ما بر اساس آمپراژ ورودی، ساختار سوله و نوع بارهای مصرفی کارخانه، انواع سیستمهای توزیع قدرت را طراحی و اجرا میکنیم:
- تابلو توزیع اصلی کارخانه (MDP - Main Distribution Panel): ورودی اصلی برق با کلیدهای اتوماتیک هوایی (ACB) و کمپکت (MCCB) برای مدیریت بار کلی مجموعه.
- تابلوهای توزیع فرعی و منطقهای (SDP / Sub Distribution Panel): تفکیک و توزیع جریان برق به سالنهای مختلف تولید، انبار، آزمایشگاه و تأسیسات.
- تابلوهای توزیع ماژولار و ایستاده (Rittal Type): دسترسی آسان برای تعمیرات و امکان توسعه آتی خطوط بدون نیاز به تغییر اسکلت تابلو.
- سیستمهای چنجاور و اتصال به ژنراتور اضطراری (ATS): انتقال خودکار و ایمن منبع تغذیه به ژنراتور در زمان قطعی برق شهری برای جلوگیری از توقف خط تولید.
ویژگیهای فنی و استانداردهای ساخت تابلو توزیع صنعتی
- شینهکشی اصولی با مس باخلوص بالا: محاسبات دقیق ظرفیت حرارتی و دینامیکی شینهها مطابق استاندارد IEC 61439 جهت مقاومت در برابر اتصال کوتاه.
- تجهیزات حفاظتی و کلیدهای استاندارد: استفاده از برندهای معتبر بینالمللی (اشنایدر، زیمنس، هیوندای، LS) برای قطع ایمن و مطمئن در لحظه خطا.
- درجه حفاظت بدنه و رنگ مقاوم (IP Protection): اسکلتهای مستحکم با پوشش رنگ پودری الکترواستاتیک مقاوم در برابر رطوبت، گردوغبار و خوردگی صنعتی.
- سیستمهای هوشمند مانیتورینگ و آنالیز انرژی: نصب پاورمیترهای دقیق جهت سنجش ولتاژ، جریان، توان، ضریب قدرت و ثبت خطاهای شبکه.
فرآیند مهندسی، سفارش و تحویل تابلو توزیع
- تحلیل دیاگرام تکخطی (SLD): محاسبه دقیق دیماند مصرفی، ضریب همزمانی و افت ولتاژ کابلها.
- طراحی نقشههای سهبعدی و جانمایی (ePLAN): بهینهسازی مسیر شینهها و خنککاری مناسب داخل تابلو.
- مونتاژ مکانیکی، رنگآمیزی و شینهبندی تخصصی.
- تستهای آزمایشگاهی و عایقی: انجام تست مقاومت عایقی (Megger Test)، تست ولتاژ شکست و بازرسی عملکرد مکانیکی کلیدها.
- نصب، کابلکشی ورودی/خروجی و راهاندازی در محل کارخانه.
