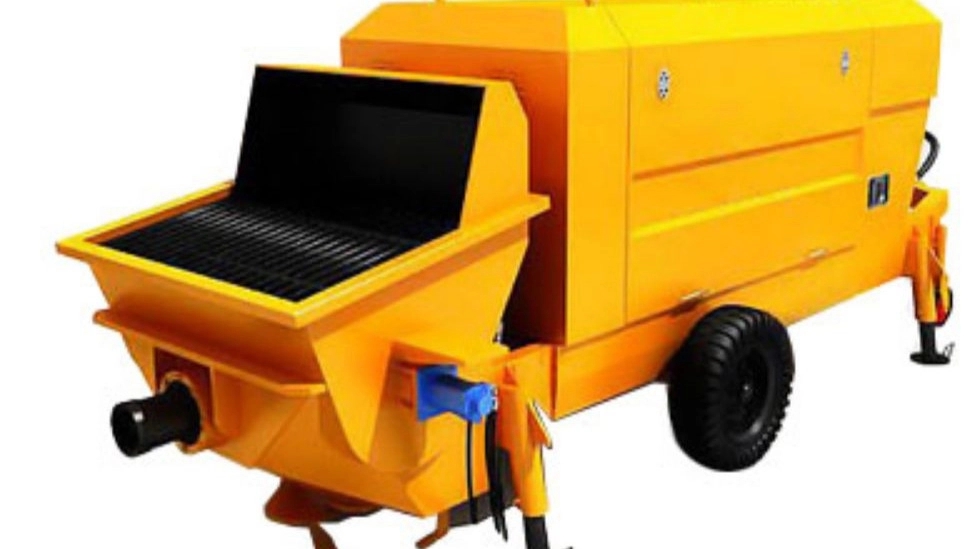

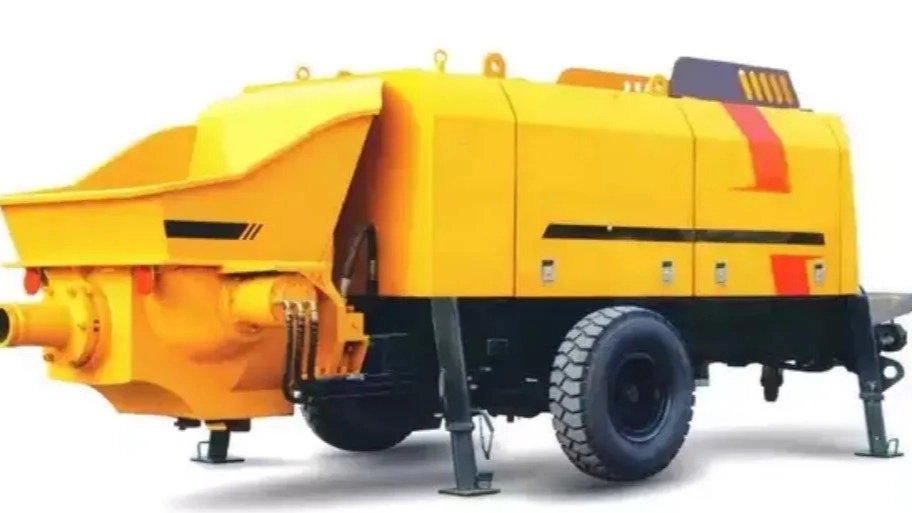

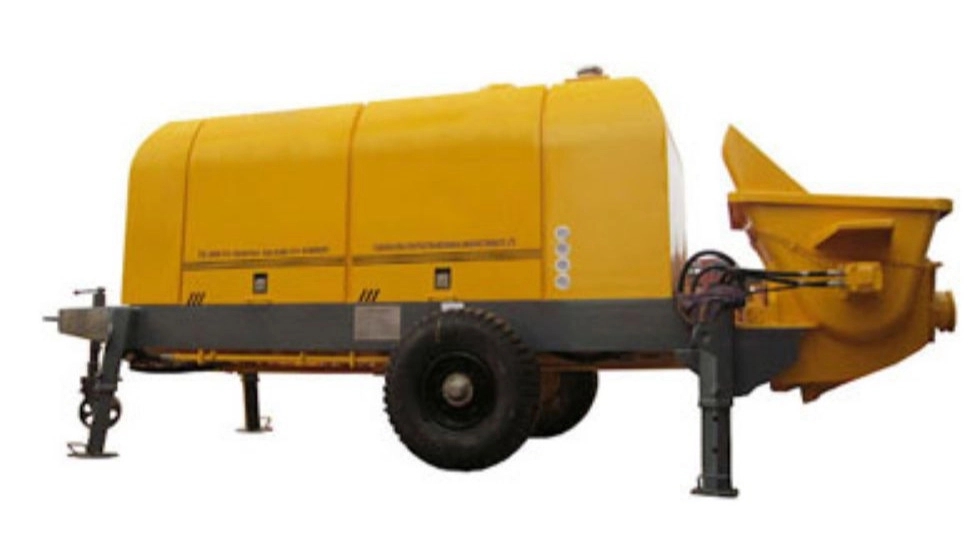

پمپ بتن زمینی چیست؟
بتن پس از ساخت نیاز به ابزاری برای انتقال به محل بتون ریزی دارد، در صورت انتقال بتن به صورت نامناسب احتمال دو فاز شدن بتن (جدا شدن سیمان از سنگدانه ها) و پایین آمدن کارایی آن وجود دارد. مناسب ترین ابزار برای انتقال بتن بدون از دست دادن اسلامپ به محل بتون ریزی استفاده از دستگاه های پمپ بتون می باشد. پمپ بتن زمینی که با نام های پمپ بتن تریلر یا پمپ بتن ایستا نیز شناخته می شود، با توجه به نوع نیروی محرکه در انواع الکتریکی و دیزلی موجود می باشد. این ماشین در پروژه های عمرانی برای پمپاژ و انتقال بتن مایع در مسافت های طولانی قابل استفاده است. پمپ بتن زمینی دو چرخ دارد که برای حمل و نقل به صورت خودکششی یا به وسیله یدک کش استفاده می شوند. لازم به ذکر است که پمپ بتن ثابت پس از استقرار در محل بتن ریزی و نصب اتصالات مربوطه، آماده به کار می گردد.
🔻انواع پمپ بتن زمینی🔻
♦️♦️ پمپ بتن برقی ♦️♦️
این مدل با برق سه فاز در دو نوع، پمپ موتور برقی 160 کیلووات و پمپ موتور برقی 140 کیلووات، مناسب استفاده در محیط های بسته مانند تونل ها همچنین محیط هایی که از نظر صدا و آلودگی با محدودیت مواجه اند ارائه می شود. پمپ بتن برقی پر کاربردترین ابزار در ساخت و سازهای درون شهری می باشد و از مزایای آن به هزینه نگهداری پایین و کاربری گسترده آن می توان اشاره نمود.
♦️♦️ پمپ بتن دیزلی ♦️♦️
پمپ های دیزلی که دارای قدرت بیشتر نسبت به پمپ های برقی هستند در پروژه هایی که امکان دسترسی به برق نداریم مورد استفاده قرار می گیرد. انرژی مورد نیاز برای انتقال بتن در این پمپ از طریق سوخت گازوئیل تامین می شود.
🔻 اجزاء پمپ بتن زمینی 🔻
* موتور همزن
* گیج فشار
* قیف
* مخزن روغن
* بدنه
* شیر اختلاط
* شیر اصلی
* پمپ روان کننده
* پمپ روغن
* سینک حرارتی
* موتور
* تابلو برق
* شیلنگ هیدرولیک
* چرخ
* باتری
* کلید برق
* سیستم هیدرولیک
🔻 متعلقات کار با دستگاه پمپ بتن ثابت 🔻
* بوش
* شیلنگ خرطومی پمپ
* زانویی
* بست
* لوله
* توپ اسفنجی شستشو
🔴 نحوه کار پمپ بتن زمینی 🔴
در بتن ریزی های حجیم، برای انتقال بتن به صورت افقی و عمودی، از پمپ بتن زمینی یا پمپ بتن قابل حمل استفاده می شود. در ابتدا بتن توسط تراک میکسر یا شوتینگ حمل می گردد و سپس برای انجام عملیات پمپاژ، بتن به دستگاه پمپ بتن زمینی منتقل می شود. با حرکت دورانی پیستون های لاستیکی و فشار جک های هیدرولیک و همچنین با نیروی وزن بتن، شیرهای خروجی ماشین پمپ بتن زمینی باز و بسته شده و بتن وارد شیلنگ می شود. در داخل شیلنگ، دوران تیغه هایی که به محفظه پمپ متصل هستند سبب رانده شدن بتن به لوله تخلیه شده و بدین ترتیب بتن ریخته شده به داخل وان (قیف) دستگاه پمپ می شود.
لوله های انتقال بتن معمولا به صورت تکه های 3 متری و در قطرهای 5، 12، 15، 17.5 و 20 سانتی متری به یکدیگر متصل می شوند و عملیات دراپ شوتینگ صورت می گیرد.
