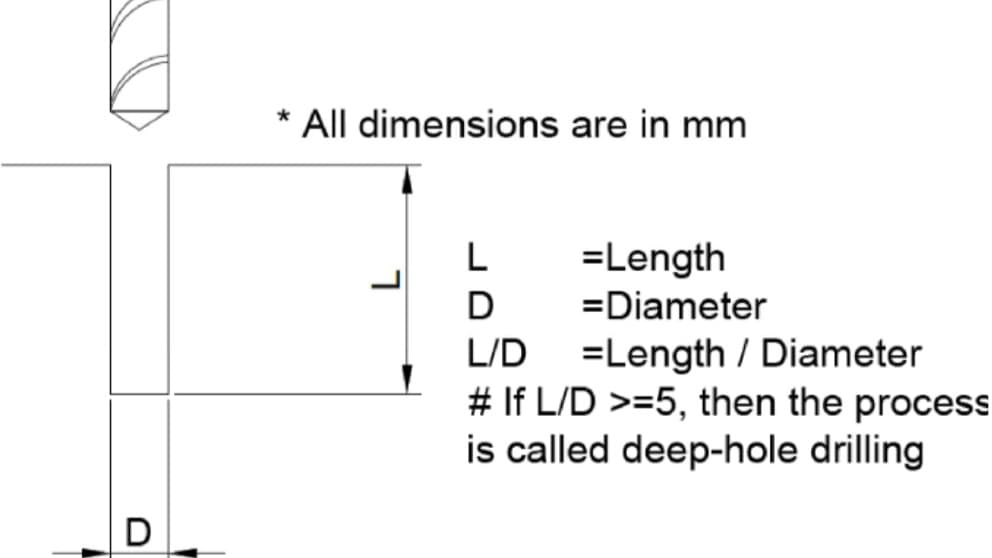

عملیات gun drilling یک عملیات سوراخکاری عمیق است که از یک ابزار برشی نازک و بلند برای ایجاد سوراخ در فلز با توجه به نسبت قطر به طول استفاده میگردد. استراتژی سوراخ عمیق همانند شکل ذیل میباشد:

فرایند gun drilling ، سوراخ های عمیقی فراتر از آنچه با ماشین آلات معمول میتوان انجام داد را میسر مینماید. این دستگاه در ابتدا برای تولید لوله تفنگ طراحی شده بود ، جائیکه استحکام و دوام لوله تفنگ در ایجاد فرایند شلیک و بکار گیری آن بسیار مهم و اساسی است. این عملیات به صورت گسترده و برای کاربرد های دیگر در ماشین آلات تعمیم داده شد تا به بهره وری حداکثری برسند. اگرچه همچنان از دستگاه گاندریل برای تولید سلاح گرم استفاده میگردد. دیگر صنایع همچون اجزای بکارفته در سوخت دیزل ، ابزار های پزشکی ، قالب های تزریق و بسیاری دیگر از این دستگاه استفاده مینمایند.

دستگاه های گاندریل برای انجام عملیات های کوچک تا قطر 50 mm مناسب هستند. به منظور انجام عملیات سوراخکاری عمیق در قطر های بالاتر یعنی 50-75 mm بهتر است از BTA drilling استفاده شود. در زیر به محدوده قطر های قابل استفاده در گاندریل اشاره میگردد:

Gun Drilling Diameters

1 – 3 mm

Possible with proper equipment

3 – 25 mm

Common

25 – 50 mm

Common

50 – 75 mm

Possible, but less productive than BTA drilling


نسبت قطر به طول در گاندریل :

Gun Drilling D:d Ratios

Common twist drills

High performance twist drills with through-tool coolant

Special deep hole drilling tools with through-tool coolant

Gun drilling tools on dedicated gun drilling machine

Gun drilling tools on high performance gun drilling machine

Extreme drilling range, proprietary processes and equipment required

در سیستم BTA همانند گاندریل می توان برای ایجاد حفره های عمیق بهره برد اما با این تفاوت که در سیستم BTA ابزار به صورت یک لوله مته میباشد که تعدادی ابزار برشی در نوک مته قرار دارد و عملیات سوراخکاری را با نرخ سرعت 5 الی 7 برابر سریعتر از گاندریل انجام مینماید اما برای قطر های 20 mm و بزرگتر و نسبت عمق به قطر 400-1. در این نوع از دریل کاری به واسطه نوع طراحی مته تراشه ها از داخل اسپیندل و دریل عبور می کند بر خلاف گاندریل که تراشه ها از داخل شیار مته به بیرون هدایت می شوند.

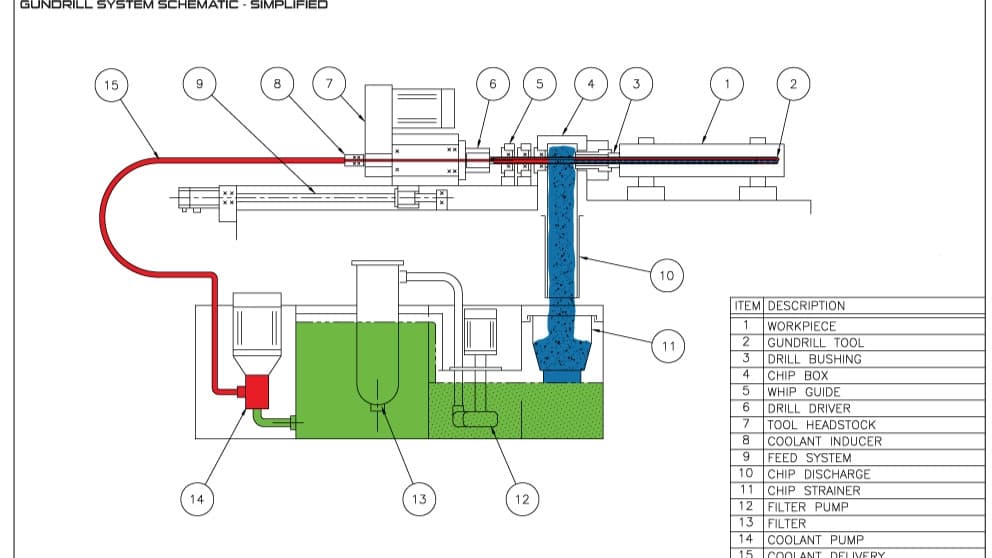

a) گاید بوش های دریل

b) کنترل دمای مایع خنک کاری

c) سیستم خنک کاری

d) اسپیندل دریل

e) ابزاری برای کنترل لرزش های بخش بیرونی ابزار از قطعه کار Wipe guides

f) هماهنگ کننده بوش راهنما و خط مرکزی اسپیندل است و تراشه های ایجاد شده و مایع را از عملیات سوراخکاری دور نگه می دارد.
