به طور کلی ساختمان ها دارای ۲ نمای داخلی و خارجی هستند. از زمانی که انسان به غار نشینی روی آورد به هر ۲ جنبه محل سکونتش توجه داشته است. گاه با گیاهان تزیین شده است و گاه با پوست یا اسکلت حیواناتی که توسط صاحب خانه شکار شده اند. اما به تدریج گل و خشت و سپس ترکیب سنگ و گل تا به امروز که انواع نماهای سنگی، آجری و کرتین وال قدمت و تاریخچه نمای ساختمان را می رساند.

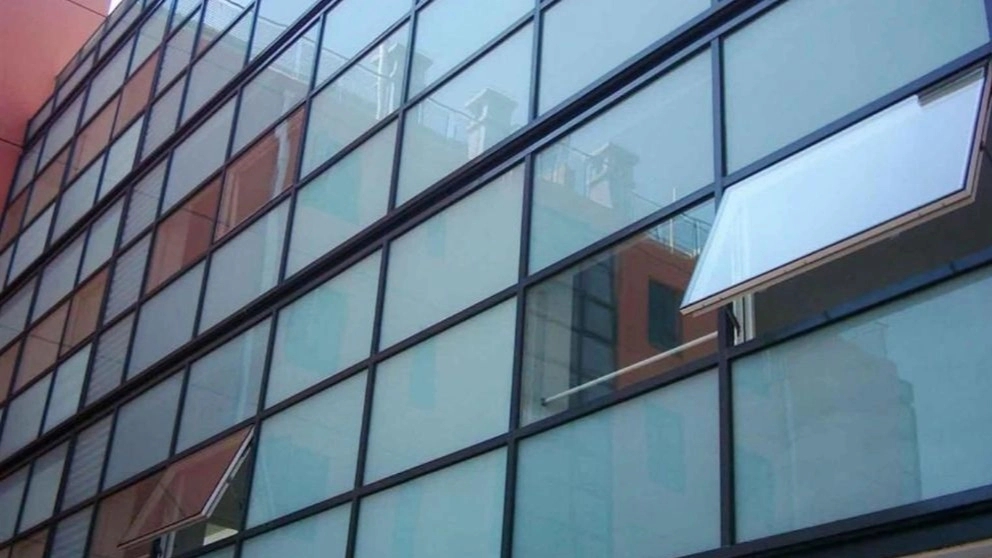

نمای کرتین وال چیست؟

خب قبل از هر چیزی باید تعریف درستی از نمای کرتین وال داشته باشیم. Curtain Wall یک کلمه انگلیسی است که معادل آن به فارسی دیوار پرده ای است. دیوار و پرده هر دو حائل هایی بین دو فضا هستند. یکی سخت و سنگین و دیگری سبک و قابل انعطاف است. از ترکیب این دو عبارت یا در حقیقت این دو نوع حائل محققان به ترکیبی دست پیدا کرده اند که هم استحکام و مقاومت دیوار را دارد و هم زیبایی و سبکی پرده را. از این رو نام انرا کرتین وال Curtain Wall قرار دادند. نمای کرتن وال به نمای لامل نیز معروف است.

نماهای کرتین وال از آنجا که هیچ باری از خود ساختمان را به دوش نمی کشند و تنها نیرویی که تحمل می کنند یکی نیروی وزن خودشان و دیگری نیرو های جانبی نظیر باد است را تحمل می کنند از این رو به سازه های کرتین وال سازه های خود ایستا می گویند. نمای کرتین وال انواع و اقسام و زیادی دارد و پر کاربرد ترین آنها که حتما شما هم دیده اید نماهای کرتین وال شیشه ای هستند.

ویژگی مهم نمای کرتین وال | نمای لامل

از ویژگی مهم نمای لامل (کرتین وال) می توان به عایق حرارتی، رطوبتی، صوتی آن اشاره کرد. این مساله باعث بهینه سازی دمای محیط و نور می شود. بنابراین نیاز ساختمان به مصرف انرژی الکتریسیته را کاهش می دهد. از طرفی کرتین وال ها چون سازه هایی بسیار سبک هستند بار کلی وارد بر ساختمان را کاهش می دهند. همچنین رفتار خوبی در مقابل زلزله دارند و در نهایت سهولت در نصب و زیبایی و مقرون به صرفه بودن نسبت به سایر نماهای ساخمانی برتری دارند. حال کمی فنی تر به قضیه نگاه می کنیم. کرتین وال ها در واقع شاسی ها و لامل هایی هستند که در اطراف پروژه قرار می گیرند. و شیشه هایی که به عنوان نمای ساختمان قرار است بگیرند به جای اینکه روی خود ساختمان نصب شوند روی سازه کرتین وال نصب می شوند. از این رو وزن وارده بر ساختمان کاهش می یابد. این کاهش وزن سبب می شود که مقاومت ساختمان نسبت به زلزله افزایش یابد. از نماهای کرتین وال می توان به نمای ساختمان جدید بورس در سعادت آباد تهران اشاره کرد.

ساختار نمای کرتین وال

همانطور که گفتیم ساختمان اصلی کرتین وال یا استراکچر کرتین وال از شاسی و لامل تشکیل شده است. سپس شیشه ها یا سایر پوشش ها روی آنها نصب می شوند. حال لامل را به شما معرفی می کنیم. لامل در حقیقت همان سازه آلومینیومی است که شیشه ها روی آن نصب می شوند. این لامل ها در دو جهت افقی و عمودی نصب می شوند. و فضایی مشبک مناسب نصب صفحات شیشه ای یا غیره را می دهند. به لامل های عمودی مولیون و به نماهای افقی ترنسم گویند. لامل ها نیز با توجه به طراحی نمای و کاربری که دارند انواع مختلفی دارند. لامل های آلومینیومی، لامل های فولادی و لامل های چوبی از انواع مختلف لامل ها هستند.

سطح مقطع لامل ها نیز به گونه ای توسط مهندسان طراحی شده است که بتوان در شیار هایی لامل ها در هم قفل می شوند و یا شیشه ها در فضای بین مولیون و ترنسم قرار می گیرند را بتوان با لاستیک های مخصوصی به نام EPDM جهت انجام عایق بندی حرارتی اقدام کرد. از این رو نماهای کرتین وال عایق صوتی حرارتی رطوبتی خیلی خوبی هستند.

انواع مختلف لامل در نمای کرتین وال

همانطور که گفتیم این لامل ها دارای انواع مختلفی نظیر فولادی چوبی و آلومینیومی هستند که بهترین آنها همان آلومینیومی هست که در اکثر پروژه ها می بینید علت آن این است که نمونه های فولادی و چوبی به علت خوردگی وزن بالا مشکلاتی که در عایق بندی دارند خیلی زود از صحنه حذف شدند اما نمونه آلومینیومی و آلیاژ های آن به دلیل خواصی که دارند نظیر استحکام بالا در عین سبکی توانایی جیگ و فیکسچر بودن بالا به منظور عایق بندی رطوبتی و هوادهی از مزیت هایی اسن که طراحان و معماران و مهندسان بسیاری را توجهشان را به خود جلب کرده است.

سیستم های کرتین وال به از جهت نصب نیز به دو نوع تقسیم بندی می شوند: فریملس framless (بدون خطوط ظاهری نمایان) و فیسکپ facecap (در پوش دار). که نمونه فریملس خود به دو زیر مجموعه full frame و Ufram تقسیم بندی می شوند که هر کدام از این انواع با توجه به شرایط پروژه ساختار نما و غیره توسط مهندسان و معماران انتخاب و پس از انجام کامل طراحی از نظر فنی و زیبایی شناختی در محل پروژه نصب می شوند.

نمونه فول فریم کرتین وال: در این حالت فول فریم کرتین وال، شیشه هایی دوجداره یا چند جداره ای که بین فضای خالی بین دو شیشه از چسب های پایه سیلیکون استفاده شده است درون قاب هایی که اصطلاحا کاست نامیده می شند قرار می گیرند و سپس مجموعه شیشه و کاست را در فضای خالی بین لامل های افقی و عمودی با استفاده پیچ یا پرچ در جای خود محکم می شوند.

نمونه یوچنل کرتین وال: در این حالت ها شیشه هایی دوجداره یا چند جداره ای که بین فضای خالی بین دو شیشه از چسب های پایه سیلیکون استفاده شده است درون کاست های u شکل قرار می گیرند و سپس توسط لقمه های مخصوص فلزی در فضای بین لامل های افقی و عمودی قرار می گیرند.

نمونه فیسکپ کرتین وال: در این نمونه یکی از لامل های افقی یا عمودی حذف می شوند و سپس از لاستیک و چسب هایی که ماده اصلی تشکیل دهنده آنها سیلیکون است استفاده می شود.
