ساخت المنت تسمه‌ای سفارشی برای دستگاه‌های صنعتی | گروه صنعتی سانتیگراد
در خطوط تولید صنعتی و صنایع فرآوری پلاستیک و بسته‌بندی، تأمین حرارت یکنواخت و کنترل‌شده یکی از حیاتی‌ترین عوامل تضمین کیفیت محصول نهایی است. بخش عمده‌ای از فرآیندهای حرارتی در بخش سیلندرها، لوله‌ها، نازل‌ها و مخازن استوانه‌ای از طریق المنت‌های تسمه‌ای (Band Heaters) تأمین می‌شود. از آنجا که هر دستگاه صنعتی دارای قطر، توان، ولتاژ، شرایط حرارتی و محدودیت‌های فضایی منحصربه‌فردی است، استفاده از قطعات آماده و استانداردِ از پیش‌ساخته همیشه پاسخ‌گوی نیاز خط تولید نیست. در چنین شرایطی، ساخت المنت تسمه‌ای سفارشی برای دستگاه‌های صنعتی به یک ضرورت مهندسی تبدیل می‌شود.
گروه صنعتی سانتیگراد با تمرکز بر محاسبات دقیق حرارتی، انتخاب متریال مقاوم و رعایت استانداردهای ساخت، فرآیند طراحی و تولید سفارشی انواع المنت تسمه‌ای را متناسب با نیازهای اختصاصی صنایع مختلف انجام می‌دهد. در این مقاله به‌صورت جامع با اصول ساخت المنت تسمه‌ای، انواع عایق‌ها، پارامترهای فنی مهم در سفارش و نکات افزایش طول عمر این تجهیزات حرارتی آشنا خواهید شد.
المنت تسمه‌ای صنعتی چیست و چگونه کار می‌کند؟

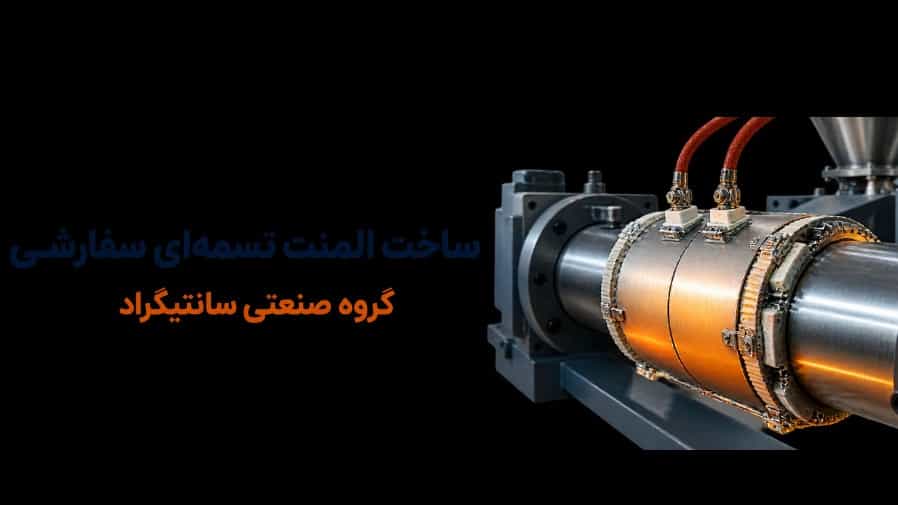

المنت تسمه‌ای نوعی هیتر صنعتی با مقطع حلقوی یا نیمه‌حلقوی است که دور یک سطح استوانه‌ای مانند سیلندر دستگاه اکسترودر، لوله یا نازل بسته می‌شود. ساختار این المنت‌ها بر پایه انتقال حرارت هدایتی (Conduction) طراحی شده است؛ یعنی المنت از طریق تماس کامل سطح داخلی خود با سطح استوانه‌ای، گرما را مستقیماً به بدنه دستگاه منتقل می‌کند.
در ساخت المنت تسمه‌ای، هسته حرارتی شامل سیم مقاومت الکتریکی (معمولاً آلیاژهای نیکل-کروم) است که در بستری از عایق دی‌الکتریک و حرارتی قرار می‌گیرد. این مجموعه در نهایت درون غلافی فلزی از جنس استنلس استیل، ورق گالوانیزه یا برنج محصور می‌شود. با اتصال جریان الکتریکی، سیم المنت داغ شده و حرارت تولیدی از طریق عایق و غلاف بیرونی به استوانه مورد نظر انتقال می‌یابد.
اهمیت ساخت سفارشی المنت تسمه‌ای برای ماشین‌آلات صنعتی
بسیاری از مدیران فنی و اپراتورهای خطوط تولید با مشکلاتی نظیر سوختن زودهنگام المنت، اتلاف شدید انرژی، یا نرسیدن سیلندر به دمای مطلوب مواجه می‌شوند. ریشه اغلب این مشکلات، عدم انطباق المنت با شرایط کاری دقیق دستگاه است. ساخت المنت تسمه‌ای سفارشی مزایای کلیدی متعددی به همراه دارد:
انطباق کامل ابعادی و تماس سطحی دقیق
هرگونه فاصله هوایی بسیار ناچیز میان سطح داخلی المنت و سیلندر فلزی دستگاه، عملکردی مشابه عایق حرارتی ناخواسته ایجاد می‌کند. این فاصله باعث انباشت حرارت در بدنه المنت و سوختن زودهنگام آن می‌شود. ساخت سفارشی بر اساس قطر دقیق سیلندر، تماس کامل و انتقال حرارت حداکثری را ممکن می‌سازد.
تطابق دقیق با ولتاژ و توان مورد نیاز
در برخی خطوط تولید وارداتی، ولتاژ کاری یا چگالی توان المنت‌ها با استانداردهای رایج متفاوت است. در تولید سفارشی، توان حرارتی و ولتاژ تغذیه دقیقاً بر مبنای طراحی اولیه سیستم و محاسبات مهندسی تعیین و اجرا می‌شود.
جانمایی اختصاصی سوراخ‌ها و برش‌ها
سیلندرهای صنعتی غالباً دارای سنسورهای دما (ترموکوپل)، منافذ تزریق یا بست‌های نگهدارنده هستند. در ساخت سفارشی المنت تسمه‌ای، محل دقیق شیارها، برش‌های ویژه و روزنه‌های نصب سنسور از پیش در بدنه المنت لحاظ می‌شود تا بدون آسیب به عایق و سیم‌پیچی داخلی، نصب بی‌نقصی صورت گیرد.
انتخاب نوع اتصالات الکتریکی
بسته به زاویه دسترسی کابل‌ها در دستگاه، اتصالات الکتریکی می‌توانند به صورت پیچ و مهره‌ای، سوکتی، ترمینال سرامیکی، جعبه تقسیم (Terminal Box) یا کابل نسوز سیلیکونی تعبیه شوند تا بیشترین ایمنی و سهولت در تعویض قطعه فراهم گردد.
انواع المنت‌های تسمه‌ای بر اساس متریال و عایق داخلی
در فرآیند ساخت المنت تسمه‌ای سفارشی در گروه صنعتی سانتیگراد، انتخاب نوع عایق به محدوده دمای کاری و شرایط محیطی بستگی دارد:
۱. المنت تسمه‌ای میکایی (Mica Band Heater)
المنت‌های میکایی پرکاربردترین نوع المنت‌های حلقه‌ای هستند. در این مدل، سیم المنت دور ورق‌های میکای طبیعی یا مصنوعی با مقاومت دی‌الکتریک و حرارتی بالا پیچیده می‌شود.
- ویژگی‌ها: ضخامت کم، وزن سبک، انعطاف‌پذیری مناسب و انتقال حرارت سریع.
- کاربرد: سیلندرهای اکسترودر پلاستیک، دستگاه‌های قالب‌گیری تزریقی و بخش‌های با دمای کاری متوسط.
- نکته فنی: این المنت‌ها در برابر رطوبت و تماس مستقیم با روغن نیازمند غلاف آب‌بندی مناسب هستند.
۲. المنت تسمه‌ای سرامیکی (Ceramic Band Heater)
برای فرآیندهایی که نیازمند دماهای کاری بسیار بالا و کاربری سنگین هستند، المنت‌های تسمه‌ای سرامیکی انتخاب اول محسوب می‌شوند. در ساخت این المنت‌ها، سیم مقاومت از میان مهره‌ها و قطعات سرامیکی استئاتیتی با مقاومت دمایی بالا عبور داده می‌شود.
- ویژگی‌ها: راندمان حرارتی بسیار بالا، مقاومت عالی در برابر شوک‌های حرارتی و عمر مفید طولانی در شرایط مداوم.
- عایق حرارتی بیرونی: اغلب المنت‌های سرامیکی با یک لایه عایق الیاف سرامیکی در زیر غلاف فلزی بیرونی ساخته می‌شوند که این امر از هدررفت گرما به محیط اطراف جلوگیری کرده و مصرف انرژی دستگاه را تا حد زیادی کاهش می‌دهد.
- کاربرد: پردازش پلیمرهای مهندسی با دمای ذوب بالا، صنایع پتروشیمی و خطوط اکستروژن پرسرعت.
۳. المنت تسمه‌ای با غلاف آلومینیوم یا برنج ریخته‌گری (Cast-in Heater)
در محیط‌هایی که آب‌بندی کامل در برابر نشت مواد مذاب یا رطوبت ضروری است، المنت درون قالب فلزی از جنس برنج، برنز یا آلومینیوم ریخته‌گری می‌شود. این مدل‌ها مقاومت مکانیکی فوق‌العاده‌ای در برابر ضربه و خوردگی دارند.
مراحل فنی ساخت المنت تسمه‌ای در گروه صنعتی سانتیگراد
فرآیند مهندسی ساخت المنت تسمه‌ای سفارشی نیازمند دقت بالا در تمام گام‌های تولید است:
گام اول: دریافت نقشه و مشخصات دقیق کاری
در این مرحله قطر داخلی استوانه، عرض المنت، توان الکتریکی، ولتاژ کاری، نوع اتصالات و محل برش‌های مورد نیاز بررسی می‌شود.
گام دوم: محاسبات حرارتی و چگالی توان
محاسبه چگالی توان (وات بر سانتی‌متر مربع) حیاتی‌ترین بخش طراحی است. اگر چگالی توان بالاتر از حد تحمل عایق و متریال در نظر گرفته شود، سیم المنت در مدت کوتاهی اکسید شده و می‌سوزد. مهندسان سانتیگراد چگالی توان را متناسب با هدایت حرارتی سیلندر و نوع رزین یا ماده مصرفی تنظیم می‌کنند.
گام سوم: برش ورق و فرم‌دهی غلاف محافظ
غلاف فلزی بیرونی با دستگاه‌های دقیق برش و نورد داده می‌شود. برای محیط‌های با دمای بالا یا دارای رطوبت و گازهای خورنده، از استیل‌های مقاوم نظیر استیل ۳۰۴ یا ۳۱۶ استفاده می‌شود.
گام چهارم: سیم‌پیچی و عایق‌کاری استاندارد
آلیاژ سیم حرارتی (Cr20Ni80 با مقاومت بالا و خلوص استاندارد) انتخاب شده و با فواصل کاملاً یکدست روی لایه عایق میکا پیچیده یا از داخل قطعات سرامیکی عبور داده می‌شود تا از ایجاد نقاط تمرکز حرارتی (Hot Spots) جلوگیری شود.
گام پنجم: مونتاژ مکانیزم‌های بست و قفل
مکانیزم‌های کلمپ و پیچ‌های بست المنت با دقت نصب می‌شوند تا هنگام نصب روی دستگاه، اپراتور بتواند المنت را به‌طور کامل و محکم روی سیلندر فشرده سازد.
گام ششم: کنترل کیفیت، تست مقاومت اهمی و تست عایقی
پیش از ارسال، هر المنت از نظر سلامت مدار، میزان مقاومت الکتریکی، مقاومت عایق در برابر بدنه (تست میگر با ولتاژ بالا) و انطباق ابعادی به طور کامل پایش می‌شود.
کاربردهای صنعتی المنت‌های تسمه‌ای سفارشی
طراحی و ساخت سفارشی المنت تسمه‌ای در صنایع مختلف نقشی زیربنایی ایفا می‌کند:
- صنعت پلاستیک و پلیمر: دستگاه‌های تزریق پلاستیک، خطوط لوله‌سازی پلی‌اتیلن و PVC، اکسترودرهای فیلم‌های نایلونی و بادی.
- صنعت بسته‌بندی: سیلندرها و نازل‌های تزریق چسب حرارتی، ماشین‌های شرینک و بسته‌بندی حرارتی.
- صنایع دارویی و شیمیایی: مخازن و راکتورهای استوانه‌ای، خطوط پایپینگ انتقال مایعات حساس و لوله‌های گرمایش سیال.
- صنایع غذایی: ماشین‌آلات فرآوری شکلات، شکر، روغن و سیستم‌های قالب‌گیری گرم.
نکات کلیدی برای افزایش طول عمر المنت تسمه‌ای در دستگاه‌های صنعتی
حتی باکیفیت‌ترین المنت تسمه‌ای نیز در صورت نصب یا بهره‌برداری غیراصولی ممکن است آسیب ببیند. برای بهره‌وری حداکثری از المنت‌های سفارشی سانتیگراد، رعایت این نکات ضروری است:
- تمیزکاری دقیق سطح سیلندر قبل از نصب: هرگونه زنگ‌زدگی، دوده یا پلیمر سوخته روی سیلندر مانع تماس مستقیم شده و سبب سوختن المنت می‌شود.
- سفت کردن مجدد پیچ‌های کلمپ پس از اولین گرمایش: به دلیل انبساط حرارتی فلزات در نخستین دوره گرمایش، المنت کمی شل می‌شود. توصیه می‌شود پس از رسیدن دستگاه به دمای کاری اولیه، پیچ‌های بست مجدداً آچارکشی و محکم شوند.
- استفاده از خمیر سیلیکون حرارتی (Thermal Paste): در برخی کاربری‌های حساس، استفاده از خمیر انتقال حرارت میان المنت و سیلندر می‌تواند انتقال گرما را سریع‌تر و عمر المنت را طولانی‌تر کند.
- تنظیم دقیق کنترلر دما و ترموکوپل: اطمینان حاصل کنید که ترموکوپل کاملاً در محل پیش‌بینی‌شده قرار دارد تا دمای واقعی سیلندر ثبت شده و از فرمان‌های دمای بیش‌ازحد (Overheat) جلوگیری شود.
اطلاعات مورد نیاز برای سفارش ساخت المنت تسمه‌ای به گروه صنعتی سانتیگراد
برای ثبت سفارش ساخت المنت تسمه‌ای سفارشی در گروه صنعتی سانتیگراد، ارائه مشخصات زیر به کارشناسان فنی کفایت می‌کند:
- قطر داخلی استوانه یا سیلندر (میلی‌متر)
- عرض مفید المنت (میلی‌متر)
- ولتاژ کاری (تک‌فاز ۲۲۰ ولت، سه‌فاز ۳۸۰ ولت یا ولتاژهای خاص)
- توان حرارتی مورد نظر (وات)
- دمای کاری معمول فرآیند
- نوع عایق درخواستی (میکایی یا سرامیکی)
- نوع خروجی الکتریکی (ترمینال پیچی، جعبه برق، کابل نسوز و متراژ آن)
- موقعیت و ابعاد سوراخ‌ها یا شیارهای ویژه برای عبور سنسورها
