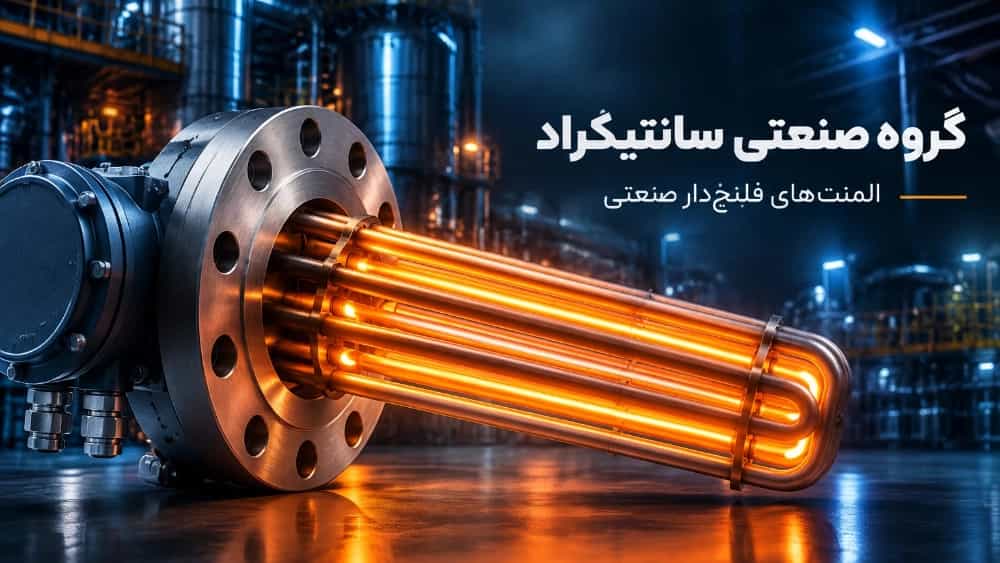

ساخت و سفارش المنت فلنج‌دار سفارشی؛ راهکارهای دقیق گرمایش صنعتی با استانداردهای جهانی - سانتیگراد

ساخت و سفارش المنت فلنج‌دار سفارشی؛ راهکارهای دقیق گرمایش صنعتی با استانداردهای جهانی - سانتیگراد

فرآیندهای حرارتی در صنایع پتروشیمی، داروسازی، غذایی و نیروگاهی نیازمند دقت بالا، راندمان حرارتی پیوسته و ایمنی کامل در برابر خطرات ناشی از فشار و دمای بحرانی هستند. در قلب اکثر مخازن فرآیندی و مبدل‌های حرارتی غوطه‌وری، تجهیزاتی کارآمد به نام المنت‌های فلنج‌دار تعبیه شده‌اند. «گروه صنعتی سانتیگراد» با به‌کارگیری آلیاژهای مهندسی‌شده و استانداردهای متالورژی پیشرفته، مرجع تخصصی طراحی، شبیه‌سازی و ساخت انواع المنت‌های فلنج‌دار سفارشی بر پایه استانداردهای جهانی ANSI، ASME و DIN است.

مبانی مهندسی و ساختار فنی المنت‌های فلنج‌دار صنعتی

المنت فلنج‌دار (Flanged Immersion Heater) مجموعه‌ای مهندسی‌شده از المان‌های حرارتی میله‌ای یا لوله‌ای با انحنای U یا W شکل است که از طریق جوش‌کاری قوس آرگون (TIG) یا لحیم‌کاری سخت مس و نقره (Brazing) بر روی دیسک فلنج استاندارد مونتاژ می‌شوند. اتصال یکپارچه پایه‌ها به سطح فلنج، آب‌بندی هرمتیک و مقاومت مکانیکی را در برابر فشارهای عملیاتی سنگین تضمین می‌نماید.

لایه‌بندی داخلی و مقاومت عایقی المان‌های حرارتی

در مغزی این المان‌ها، سیم‌های مقاومتی نیکل-کروم با عیار بالا (NiCr 80/20) قرار دارد که در اثر عبور جریان الکتریکی، انرژی گرمایی پایدار و متوازنی تولید می‌کنند. پودر اکسید منیزیم (MgO) با خلوص الکترومغناطیسی بیش از ۹۹ درصد، این هسته را در بر گرفته و تحت فرآیند کمپکتور متراکم می‌شود. این ساختار علاوه بر انتقال حرارت دی‌الکتریک عالی، پایداری عایقی بالایی در برابر شکست الکتریکی در ولتاژهای کاری بالا فراهم می‌سازد.

فلنج‌های پایه و اتصالات مکانیکی تحت فشار

فلنج‌های نگهدارنده بر مبنای استانداردهای کلاس فشار ۱۵۰، ۳۰۰ و ۶۰۰ پوند بر اینچ مربع بر اساس استانداردهای بین‌المللی ASME B16.5 یا کدهای فشار DIN طراحی و ماشین‌کاری می‌شوند. انتخاب ضخامت و آرایش سوراخ‌کاری فلنج، تضمین‌کننده مقاومت استاتیکی در شرایط چرخه حرارتی تکرارشونده و نوسانات هیدرودینامیکی سیال است.

رویکرد ترمودینامیکی سانتیگراد در محاسبه چگالی بار سطحی (Watt Density)

شایع‌ترین دلیل سوختن یا کربنیزه‌شدن زودهنگام المنت‌ها در مخازن، عدم انطباق چگالی بار سطحی (وات بر سانتی‌متر مربع) با خواص فیزیکی و شیمیایی سیالِ مورد تماس است. کارشناسان گروه صنعتی سانتیگراد با تحلیل عدد پرانتل، رسانایی گرمایی، ویسکوزیته و پدیده انتقال حرارت جابجایی (Convection)، میزان وات دانسیته را به صورت سفارشی برای هر فرآیند محاسبه می‌کنند.

گرمایش آب و سیالات رقیق با ضریب تبادل بالا

در گرمایش آب مقطر، آب شستشو و محلول‌های شوینده رقیق، ضریب انتقال حرارت سیال بالا است. در این حالت، چگالی بار سطحی در بازه ۸ تا ۱۲ وات بر سانتی‌متر مربع طراحی می‌شود تا بدون ایجاد تنش حرارتی بالا در غلاف لوله، بیشترین توان حرارتی در کوتاه‌ترین زمان به مایع تزریق گردد.

مخازن روغن داغ، گریس و هیدروکربن‌های ویسکوز

برای گرمایش روغن‌های انتقال حرارت (Thermal Oils)، قیر و مشتقات پلیمری، هدایت گرمایی مایع ضعیف بوده و ریسک کک‌زدگی (Coking) بالاست. در این کاربردها، سانتیگراد چگالی سطحی را به محدوده محافظه‌کارانه ۱.۵ تا ۳ وات بر سانتی‌متر مربع محدود می‌کند تا لایه‌های مولکولی سیال در مجاورت المنت نسوخته و طول عمر سیستم چندین برابر شود.

محیط‌های اسیدی، خورنده و قلیایی

در صنایع شیمیایی و خطوط آبکاری، واکنش‌های الکتروشیمیایی و حمله یون‌های خورنده در دماهای کاری بالا به سرعت فلزات را فرسوده می‌کنند. محاسبات انتقال حرارت در این سیستم‌ها طوری تنظیم می‌شود که دمای پوسته غلاف فراتر از آستانه تشدید فرسایش شیمیایی نرود.

انتخاب آلیاژ غلاف (Sheath Tube Metallurgy)

انتخاب متریال لوله‌های غلاف، شریان اصلی دوام سیستم در برابر خوردگی، سایش و اکسیداسیون حرارتی است. گروه صنعتی سانتیگراد محصولات خود را بر مبنای طیف وسیعی از سوپرآلیاژها ارائه می‌دهد:

استنلس استیل ۳۰۴ و ۳۱۶L

گرید ۳۱۶L با کربن فوق‌العاده پایین و حضور عنصر مولیبدن، گزینه‌ای بی‌نقص برای سیالات حاوی کلراید، صنایع غذایی، دارویی و تقطیر شیمیایی است. گرید ۳۰۴ نیز در کاربردهای عمومی گرمایش آب و مخازن ذخیره پاک، بازدهی و دوام عالی به همراه دارد.

آلیاژهای اینکولوی ۸۰۰ و ۸۴۰ (Incoloy)

برای کاربردهایی که نیازمند مقاومت حرارتی تا دمای ۸۵۰ درجه سانتی‌گراد و تحمل چرخه‌های متناوب اکسیداسیون و کربوریزاسیون هستند، سوپرآلیاژهای پایه نیکل اینکولوی استفاده می‌شوند. این متریال رفتار الاستومکانیکی و متالورژیکی فوق‌العاده‌ای در شرایط شوک‌های شدید دمایی به نمایش می‌گذارد.

تیتانیوم و تفلون (PTFE Coating)

در حوضچه‌های اسید قوی، فرآیندهای آندایزینگ و حمام‌های الکترولیت، استفاده از غلاف‌های تیتانیومی یا پوشش‌های کامپوزیت پلیمری PTFE از بروز هرگونه سوراخ‌شدگی ناشی از خوردگی گالوانیک جلوگیری می‌کند.

معماری بخش الکتریکال و جعبه ترمینال (Terminal Enclosures)

نقطه پایانی اتصال المان‌ها به خطوط انتقال نیرو در محیط‌های صنعتی نیازمند حفاظت‌های مکانیکی و الکتریکی ویژه است:

باکس‌های ضد انفجار (ATEX / Explosion-Proof)

در محیط‌های پرخطر با حضور بخارات قابل اشتعال یا غبارهای معلق صنعتی، محفظه‌های اتصالات مطابق با رده‌های Ex d IIC T4 تا T6 تولید می‌شوند تا هرگونه جرقه احتمالی مهار گردیده و به محیط پیرامون سرایت نکند.

محفظه‌های مقاوم به رطوبت و گردوغبار (IP65 و IP66)

برای نصب در محوطه‌های روباز، محیط‌های با رطوبت اشباع یا فضاهایی که تحت پاشش آب جهت شستشو قرار دارند، باکس‌های آب‌بندی‌شده آلومینیومی دایکاست یا استیل ضدزنگ با واشرهای سیلیکونی نسوز به کار گرفته می‌شوند.

آرایش ترمینال و سنسورهای کنترل یکپارچه

امکان پیاده‌سازی سنسورهای ترموکوپل تیپ K یا J و سنسورهای مقاومتی PT100 به صورت متصل به جداره المنت یا درون غلاف مستقل ترموول (Thermowell) پیش‌بینی شده است. این ساختار مانع از عبور دما از حد مجاز (Overheat Protection) شده و ایمنی کامل خط تولید را تضمین می‌کند.

گام‌های سفارشی‌سازی و استانداردهای تست در گروه صنعتی سانتیگراد

فرآیند سفارش و تحویل المنت فلنج‌دار در مجموعه سانتیگراد مسیری مهندسی‌شده و کاملاً مدون را طی می‌کند:

مدل‌سازی دینامیک سیالات و تحلیل ترمودینامیکی

پیش از ورود به خط تولید، پارامترهایی شامل دبی سیال، ظرفیت حرارتی ویژه، حجم مخزن، دمای ورودی و خروجی و مدت‌زمان مطلوب پیش‌گرمایش، توسط نرم‌افزارهای مهندسی شبیه‌سازی می‌شوند تا آرایش هندسی شاخه‌های المنت و فاصله آنها از هم بهینه‌سازی گردد.

بازرسی کیفی و آزمون‌های غیرمخرب (NDT)

کلیه اتصالات جوش فلنج تحت آزمون‌های غیرمخرب نظیر آزمون نفوذ رنگ (PT) و تست هیدروستاتیک با ۱.۵ برابر فشار نامی مخزن قرار می‌گیرند. در حوزه الکتریکال نیز تست عایقی میگر در ولتاژ ۱۰۰۰ ولت DC و تست جریان نشتی در شرایط بار کامل انجام می‌پذیرد.

مزایای مهندسی سفارش مستقیم از سانتیگراد

تولیدات گروه صنعتی سانتیگراد با تکیه بر استانداردهای مهندسی، مزایای رقابتی متعددی برای بخش تأسیسات و بهره‌برداری کارخانجات فراهم می‌سازد:

• راندمان انتقال حرارت نزدیک به ۱۰۰ درصد به دلیل غوطه‌وری مستقیم بدون افت هدایت گرمایی
• کاهش چشمگیر توقف خط تولید ناشی از دوام بالای اتصالات و آلیاژهای مقاوم به خستگی حرارتی
• قابلیت تعویض سریع و آسان مجموعه به کمک انطباق کامل ابعادی با استانداردهای فلنج جهانی
• پشتیبانی فنی و امکان طراحی مجدد المنت‌ها متناسب با تغییر فرمولاسیون یا فرآیند کارخانه

راهنمای استعلام و خرید المنت فلنج‌دار سفارشی

برای ثبت سفارش یا دریافت مشاوره فنی دقیق، مهندسان گروه صنعتی سانتیگراد در تمام مراحل در کنار شما هستند. ارائه داده‌هایی شامل نوع سیال، ابعاد مخزن، فشار کاری، ولتاژ در دسترس (تک‌فاز یا سه‌فاز) و توان حرارتی مورد نیاز، سریع‌ترین مسیر برای دستیابی به دقیق‌ترین طراحی حرارتی و استعلام قیمت فنی خواهد بود.
